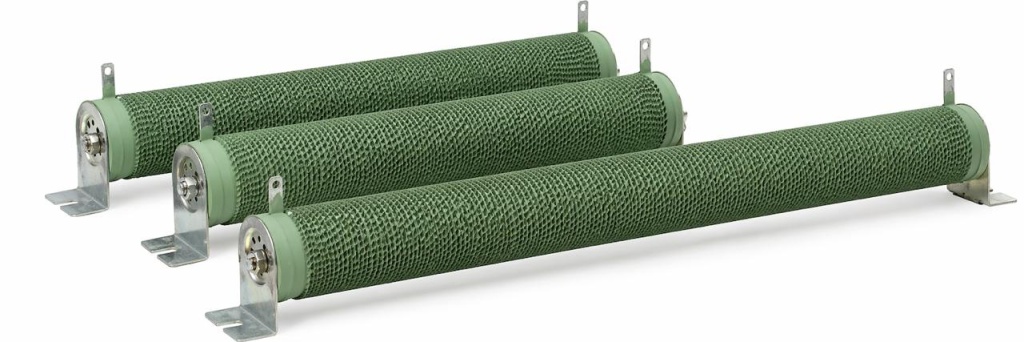

Что такое и как работает тормозной резистор

В приводе с частотным преобразователем торможение ограничено не механикой, а энергетикой звена DC. Когда ПЧ снижает частоту, двигатель может перейти в генераторный режим и вернуть часть энергии в шину постоянного тока. Если отвод не организован, растёт напряжение и преобразователь уходит в защиту. В таких схемах ставят тормозной резистор: он переводит избыток в тепло и делает торможение управляемым.

Принцип действия

При команде «Стоп» частотный преобразователь уменьшает частоту, а двигатель замедляет механизм. В момент торможения на шине появляется избыточная энергия; по мере роста уровня DC контроллер включает тормозной модуль, и ток направляется через тормозной резистор. В резисторе энергия рассеивается, поэтому время остановки становится короче и повторяемее.

Важно: тормозной резистор работает только тогда, когда преобразователь разрешает динамическое замедление и выбран правильный профиль. Если настроен выбег, выключение зависит от инерционной составляющей, и время остановки становится непредсказуемым.

Где применяют

Тормозные резисторы востребованы там, где есть инерционный механизм: подъёмники, центрифуги, крановые узлы, станки, длинные транспортеры. Для промышленного оборудования с тяжёлой нагрузкой или частыми стопами резистор снижает риски по защите. Особенно полезен тормозной профиль при больших массах и инерции, когда двигатель долго вращается по выбегу.

Подключение

Подключение выполняют к клеммам DC+ и PB. Нельзя подключать тормозной резистор напрямую к шине, если в конструкции требуется модуль: такая ошибка способна привести к повреждению силовой части. Элемент крепят на негорючую поверхность, оставляют зазоры для охлаждения и учитывают, что торможение сопровождается тепловыделением.

Как подобрать резистор

Подбор опирается на три вещи: какая энергия приходит в звено при торможении, за какое время нужно остановить и какой цикл работы у механизма. На практике смотрят две главные характеристики: сопротивление и допустимая мощность. Сопротивлению уделяют внимание в первую очередь: оно задаёт величину тока в цепи, а мощность показывает, сколько тепла выдержит резистор без перегрева. Если сопротивление завышено, тормозной узел ухудшит торможение; если занижено — ток станет чрезмерным и возможно срабатывание защиты.

Ниже — ориентир, какие вопросы собрать перед расчётом:

• начальная скорость и требуемая скорость в конце замедления;
• момент инерции механизма и суммарные инерционные массы привода;
• частота торможений за смену и допустимое время на стоп.

Расчёт в общем виде

Для оценки берут кинетическую составляющую вращения и переводят её в тепловое воздействие на элемент. Процесс считают так: энергия определяется по инерции и оборотам, а затем делится на время торможения — получается средний тепловой поток. Для задания порога важно учитывать, что преобразователь удерживает напряжение в звене, поэтому уставки выбирают с запасом. Если расчёт показывает высокий пик, стоит уточнить профиль разгона и сделать торможение более плавным: это снижает усилие на шину и уменьшает риск по защите.

Когда критична остановка

В ряде задач важен именно стоп, а не только снижение оборотов: это позиционирование и работа с грузом. На этапе стопа учитывают тепловой запас и требуемое время, чтобы не перегревать силовую часть. Если цикл предусматривает много остановок подряд, проверьте охлаждение в шкафу и алгоритм уставок. Для аварийной остановки обычно задают самый жёсткий профиль, а для плановых остановок — более мягкий, чтобы уменьшить тепловые пики. Отдельно отметьте остановку при реверсе: там быстро проявляются ошибки по настройкам.

Монтаж и эксплуатация

Тормозные резисторы нагреваются, поэтому место установки выбирают так, чтобы рядом не было горючих материалов. В шкафах предусматривают систему вентиляции, а также защитное устройство по температуре и свободный проход воздуха. В процессе обслуживания проверяют крепёж и контакты: слабый контакт приводит к локальному нагреву и приводить к ошибкам.

Если на линии стоит несколько приводов, полезно стандартизировать: один типовой узел на одинаковый двигатель и одинаковый преобразователь, одинаковые уставки и одинаковый цикл. Такая система упрощает диагностику: в журнале видно, в каком цикле и на какой нагрузке возникает отклонение, а характеристика по нагреву сравнивается по шкафам.

Проверка после ввода

Проверьте, как двигатель ведёт себя в рабочем режиме и в режиме замедления: если двигатель перегружен по токовому уровню, частотным управлением стоит увеличить время замедления. Отдельно оцените режим генератора на спуске: при таком режиме важна система защиты DC. Для узла с большим выбегом подберите элемент по паспорту резистора и по установке резистором так, чтобы оборудование не уходило в стоп.

После монтажа выполните тест без полезной нагрузки, затем повторите тест на рабочем усилии. Измерьте токовый уровень на разгон и на замедление, отметьте время до полной остановки и рост температуры на поверхности. Если частотный шкаф работает в плотном шкафу, проверьте, что поток воздуха не перекрыт. Для электродвигателя на подъемном механизме отдельно контролируйте, чтобы тормозной узел не выходил на перегруз по теплу при серии замедлений. В журнале фиксируют два параметра: характеристики рассеяния и фактическую температуру корпуса.

Типовые ошибки

1. Берут резистор только «по кВт двигателя» и не считают инерцию — это способно вызвать перегрев.
2. Ставят тормозной элемент в тесный шкаф без вентиляции: при торможениях нагрев растёт, и ресурс падает.
3. Задают слишком агрессивный профиль: преобразователь фиксирует перенапряжение и выполняет аварийный стоп.
4. Игнорируют качество контактов: переходные потери снижают запас по рассеянию.

Итог

Тормозной резистор — простое устройство, которое позволяет преобразователю безопасно «сжигать» энергию, возникающую при торможении. Если элемент подобран по сопротивлению, допустимой мощности и циклу, система работает устойчиво: двигатель тормозит быстрее, время останова повторяется по времени, а оборудование меньше простаивает.
