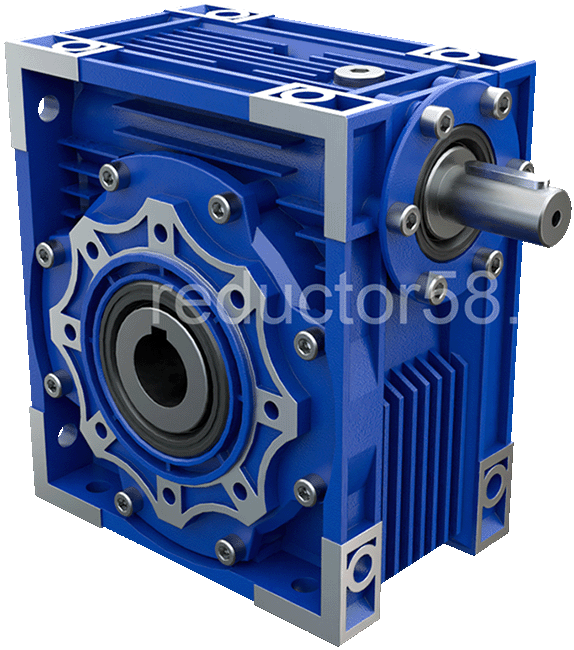

Червячные одноступенчатые редукторы UD-NRV (аналог NRV)

Червячные

Червячный редуктор NRV отличается модернизированным универсальным корпусом позволяющим осуществить монтаж редуктора в любом положении. Простая и надежной конструкция обладает высокими эксплуатационными характеристиками и бесшумной работой. Благодаря унифицированным присоединительным размерам могут служить заменой вышедших из строя редукторов других фирм.

Отличная техническая оснащенность предприятия позволяет купить редуктор NRV различных типоразмеров. Возможность оставить заказ и проконсультироваться можно по телефонам компании.

Габарит
Цена: от 0 ₽

Характерные свойства червячных редукторов NRV:


•  9 типоразмеров редукторов мощностью 0,06 - 15 кВт (30 - 40 - 50 - 63 - 75 - 90 - 110 - 130 - 150)
•  диапазон передаточных чисел 5 - 100;
•  максимальный выходной момент – 1400 Н·м, допустимая радиальная нагрузка - 16500 Н;
•  корпус червячных редукторов начиная с 030 типоразмера окрашен полиэпоксидной краской голубого (RAL 5010) цвета в соответствии со стандартами DIN 1843;
•  корпус мотор-редукторов до 090 типоразмера изготавливается из алюминиевого сплава;
•  корпус редукторов 110 – 150 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
•  зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12 (UNI7013-72);
•  профиль шлифовки червяка ZI (UNI4760);
•  запатентованная компактная конструкция корпуса.

Технические характеристики

Условное обозначение:

UD-NRV30 условное обозначение.png
1. Модель редуктора (UD-NRV - с цельнометаллическим входным валом,
UD-NRV-E - дополнительный входной цельнометаллический вал).
2. Габарит редуктора.
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                   250- наружный диаметр входного фланца редуктора (мм).
5. Фланец на выходном валу редуктора (FA;FB;FC;FD;FE).
6. Исполнение с выходным валом (SS1;SS2;DS).
7. Исполнение с реактивной штангой (А1;А2).
8. Монтажное положение (В3;В6;В7;В8;V5;V6).

Основные технические данные:

  • Модель: UD-NRV030 (аналог NRV)
  • Размер: 30
  • Передаточное отношение: "i" = 5 - 100
  • Усредненный номинальный момент (Нм): 21
  • Усредненная дополнительная радиальная нагрузка: 1194 Н
  • Редукторы 30 габарита изготовлены из литого алюминиевого сплава
  • Редукторы из алюминия поставляются в комплекте с синтетическим маслом и позволяют устанавливать в любой монтажной позиции, при этом нет необходимости изменять количества смазки.
  • Червячное колесо из специального износоустойчивого сплава высокооловянистой бронзы Бр 010Ф1. Червячный вал из конструкционной легированной стали. Сталь, проходя термическую и финишную обработку, приобретает твердость зуба от 56 до 60HRC. Толщина слоя цементации от 0,3 до 0,5 мм после точной шлифовальной обработки.
  • Окраска поверхностей. Корпус из алюминиевого сплава :
    1. Дробеструйная специальная антисептическая обработка поверхности алюминиевого сплава;
    2. После фосфатирования наносится краска RAL5010, цвет – синий.
  • Вес редуктора: 1,3 кг

Габаритные и присоединительные размеры

UD-NRV030 (вес без мотора 1,2 кг)






                     UD-RV-E-030                                            UD-NRV-030                                         UD-NRV-E-030



Выходные валы

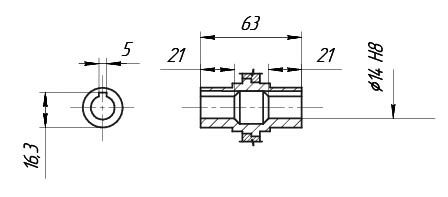

Полый вал




Односторонний  и двухсторонний


d h6 B B1 G1 L L1 f b1 t1
14 30 32,5 63 102 128 M5 5 16



Выходной фланец



Реактивная штанга


K1 G KG KH R
85 14 24 8 15



Варианты сборки (монтажные положения) UD-NRV030 (NRV 30)


С реактивной штангой




С выходным фланцем




С выходным валом

Монтажные положения с выходным валом


Таблица подбора редуктора

Мощ­ность двигателя, кВт Час­то­та вра­ще­ния вых. вала, об/мин, n2, 1/мин Кру­тя­щий мо­ме­нт, Нм Сер­вис-­фактор fs Пе­ре­да­точ­ное чис­ло i Тип мотор-­ре­дук­то­ра Дви­га­тель IEC Ра­диаль­ная наг­руз­ка, Fr2
0.06

UDM 50A4
AIS 56A4
AИР 50А4
186.7 2.6 6.9 7.5 UD-NRV030 UDM 50A4
AIS 56A4
АИР 50А4
683
140.0 3.3 5.4 10 752
93.3 4.7 3.8 15 861
70.0 5.9 3.0 20 948
56.0 6.8 3.0 25 1021
46.7 7.9 2.5 30 1085
35.0 9.7 1.9 40 1194
28.0 11 1.5 50 1286
23.3 12 1.3 60 1367
17.5 14 0.9 80 1504
15.0 18 0.9 60 UD-NRV030 63А6 1583
0.09

UDM 50A2
AIS 56A2
АИР 50А2

UDM 50B4
AIS 56B4
АИР 50В4
373.3 2.0 6.5 7.5 UD-NRV030 UDM 50F2
AIS 56A2
АИР 50А2
542
280 2.6 5 10 597
18.7 3.7 3.5 15 683
140 4.7 2.5 20 752
112 5.5 2.8 25 810
93.3 6.4 2.3 30 861
70 8.0 1.7 40 948
56 9.4 1.4 50 1021
46.7 10 1.1 60 1085
35 13 0.9 80 1194
186.7 3.9 4.6 7.5 UD-NRV030 UDM 56B4
AIS 56B4
АИР 50В4
683
140.0 5.0 3.6 10 752
93.3 7.0 2.5 15 861
70.0 8.8 2.0 20 948
56.0 10 1.9 25 1021
46.7 12 1.7 30 1085
35.0 14 1.2 40 1194
0.12

UDM 50B2
AIS 56B2
АИР 50В2

UDM 50A4
AIS 63A4
АИР 56А4
186.7 5.2 3.4 7.5 UD-NRV030 UDM 56A4
AIS 63A4
АИР 56А4
683
140.0 6.6 2.7 10 752
93.3 9.3 1.9 15 861
70.0 12 1.5 20 948
56.0 14 1.5 25 1021
46.7 16 1.3 30 1085
35.0 19 0.9 40 1194
28.0 22 0.8 50 1286
180.0 5.4 3.7 5 UD-NRV030 63C6 692
120.0 7.9 2.5 7.5 792
90.0 10 2.0 10 871
60.0 14 1.4 15 997
45.0 18 1.1 20 1098
36.0 20 1.1 25 1183
30.0 23 0.9 30 1257
0.18

UDM 56A2
AIS 63A2
АИР 56А2

UDM 56B4
AIS 63B4
АИР 56В4

UDM 63A6
AIS 71A6
АИР 63А6
373.3 4.0 3.2 7.5 UD-NRV030 UDM 56A2
AIS 63A4
АИР 56А6
542
280 5.2 2.5 10 597
186.7 7.4 1.7 15 683
140 9.5 1.3 20 752
112 11 1.4 25 810
93.3 13 1.1 30 861
70 16 0.9 40 948
186.7 7.7 2.3 7.5 UD-NRV030   UDM 56B4
AIS 63B4
АИР 56В6
683
140.0 10 1.8 10 752
93.3 14 1.3 15 861
70.0 18 1.0 20 948
56.0 20 0.9 25 1021
46.7 24 0.8 30 1085
0.25

UDM 56B4
AIS 63B2
АИР 56В2

UDM 63A4
AIS 71A4
АИР 63А4

UDM 63B6
AIS 71B6
АИР 63В6
373.3 5.6 2.3 7.5 UD-NRV030 UDM 56B2
AIS 63B2
АИР 56В2
542
280 7.2 1.8 10 597
186.7 10 1.3 15 683
140 13 0.9 20 752
112 15 1 25 810
93.3 18 0.8 30 861


Комплектующие

1. Защитный кожух
Защитный кожух для NMRV.jpg


2. Боковой фланец

FA
Фланец FA.jpg


3. Цельный выходной вал

выходной цельный вал двусторонний.jpg       выходной цельный вал односторонний.jpg



4. Реактивная штанга
Реактивная штанга.jpg



5. Другие комплектующие

  • Термостойкие сальники
  • Три вида смазок: для работы при низких температурах, для работы при высоких температурах и подходящая для пищевой промышленности.
