Цилиндрические горизонтальные редукторы РЦД

Цилиндрические горизонтальные двухступенчатые редукторы
Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные редукторы РЦД

Технические характеристики

Условное обозначение

РЦД 250 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

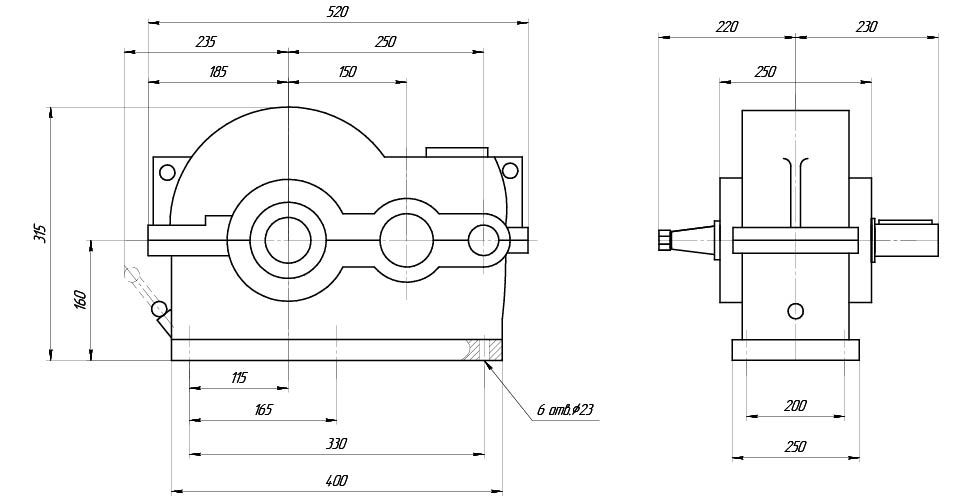

Габаритные и присоединительные размеры

РЦД-250-основной чертеж.jpg

Размеры валов



             Входной цилиндрический вал                           Выходной цилиндрический вал

РЦД-250-входной конический вал.jpgРЦД-250-выходной цилиндрический вал.jpg




Примечание

Редуктор РЦД-250 с вариантами сборки 16 и 26,  с концом вала в виде части зубчатой муфты не изготавливается.

Таблица подбора мотор-редуктора

Типоразмер редуктора РЦД-250
Номинальное передаточное отношение 10 16 20 25 31,5 40
Номинальный крутящий момент на тихоходном валу, Т, Нxм режим  работы Средний (С), ПВ 25% 768 760 840 895 858 844
Тяжелый (Т), ПВ 40% 568 540 592 645 600 653
Непрерывный (Н), ПВ 100% 505 480 457 430
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного  вала Fб, Н 1000
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н 6400
Масса, кг 87
Ориентировочный объем масла, л. 2,3

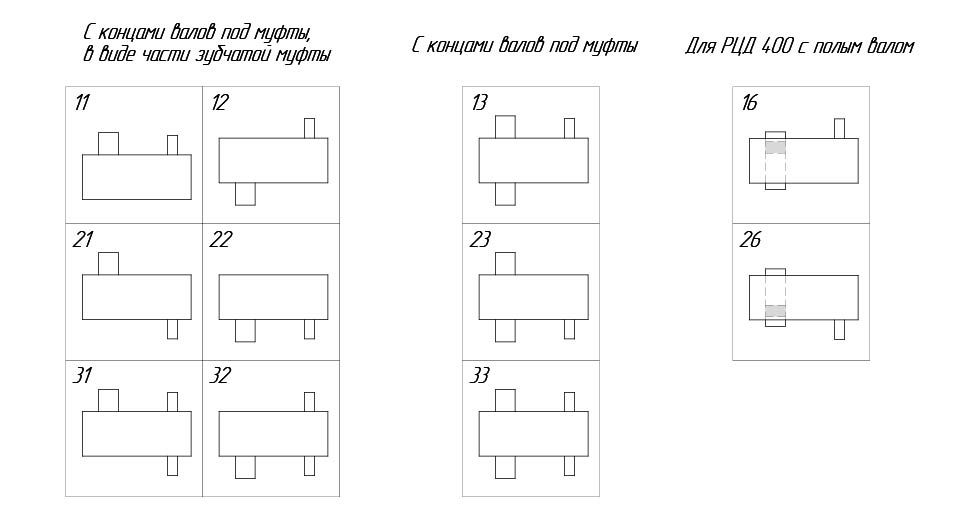

Варианты сборки

РЦД-варинаты сборки.jpg
