Цилиндрические горизонтальные крановые редукторы Ц2

Цилиндрические горизонтальные двухступенчатые редукторы
Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные крановые редукторы Ц2

Технические характеристики

Условное обозначение:

Ц2 250 условное обозначение.png
1. Модель редуктора, 2-число ступеней.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5.  Исполнение, быстроходного/тихоходного вала
     (Цвх - цилиндрический конец входного вала
      Квх - конический конец входного вала
      Цвых - цилиндрический конец выходного вала
      Квых - конический конец выходного вала
      Пшл - с полым шлицевым выходным валом
      Пшп- с полым выходным валом со шпоночным пазом).

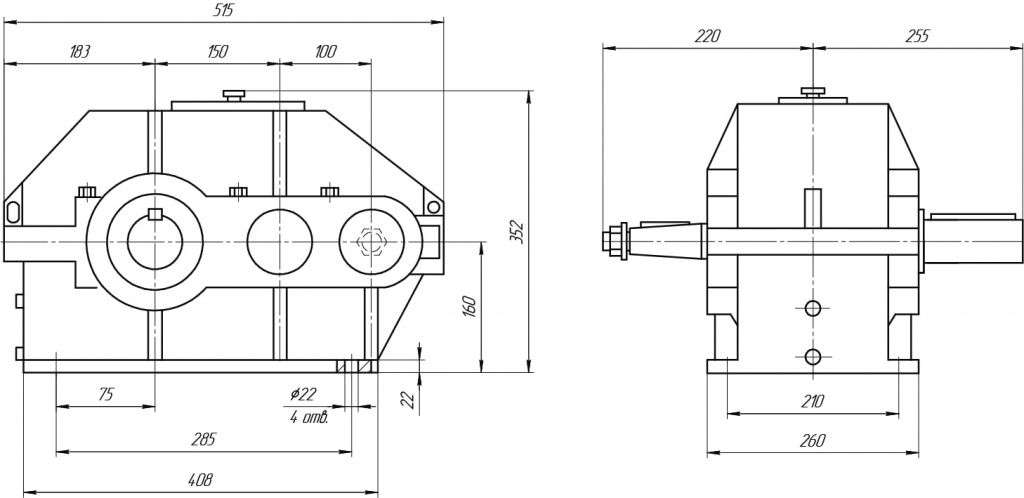

Габаритные и присоединительные размеры

Ц2-250 Основной чертеж.jpg

Размеры валов

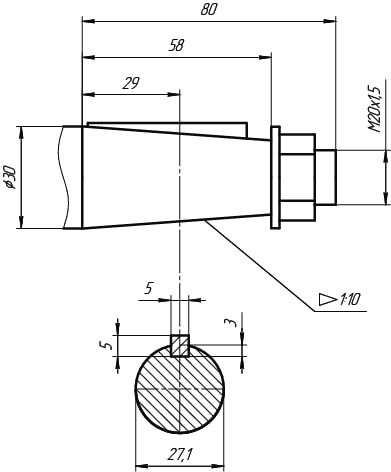

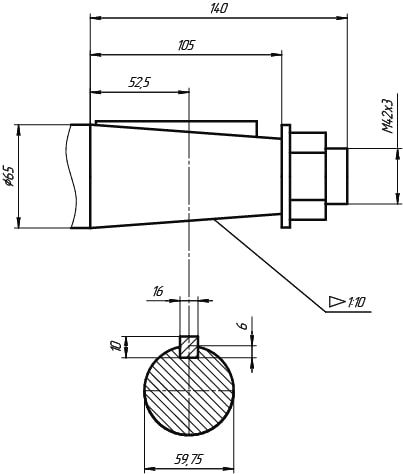

 Входной конический вал                                                                        Выходной конический вал

Ц2-250 входной конический вал.jpg
                Ц2-250 выходной конический вал.jpg

Выходной цилиндрический вал

Ц2-250 выходной цилиндрический вал.jpg

Выходной вал в виде зубчатой полумуфты

Ц2-250 выходной вал в виде зубчатой муфты.jpg

Выходной вал для подключения автоматики

Ц2-250 для подключения автоматики.jpg




Таблица подбора редуктора

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Awc AwT AwБ
редуктор Ц2-250 8, 10, 12.5, 16, 20, 25, 31.5, 40,50 5800 210 350 200 150

Варианты сборки
