Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова 2Ц2 (100Н, 125Н, 160Н, 200Н, 250Н)

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы цилиндрические горизонтальные с передачами Новикова тип 2Ц2 являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Габарит
Цена: от 0 ₽ Редуктор 2Ц2
Редукторы цилиндрические горизонтальные с передачами Новикова тип 2 Ц2 являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Технические характеристики

Условное обозначение:

2Ц2 100Н условное обозначение.png
1. Модель редуктора, число ступеней-3.
2. Габарит редуктора. (Н- передача новикова)
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).


Габаритные и присоединительные размеры:

2Ц2-100

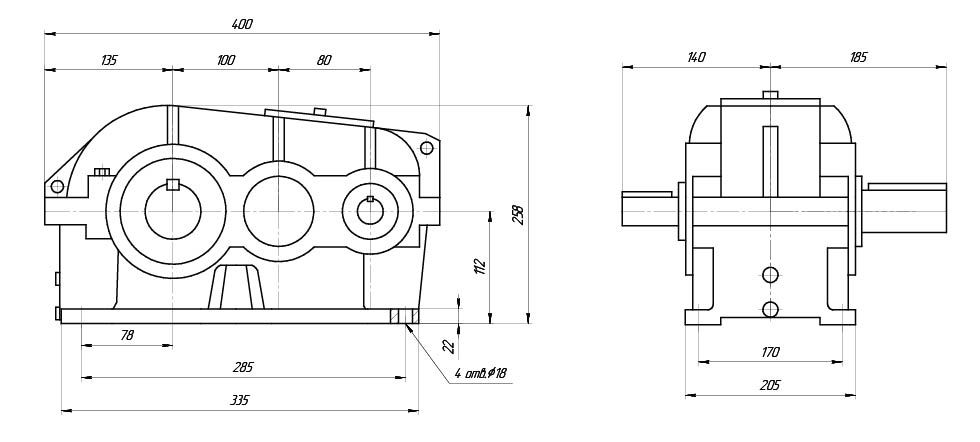

2Ц2-100-основной чертеж.jpg

Исполнение входного вала (цилиндрический)

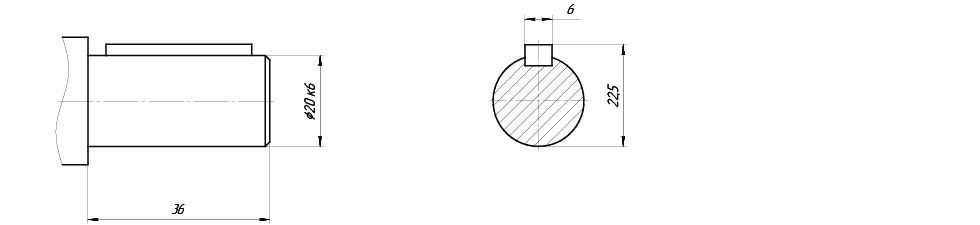

2Ц2-100-входной вал.jpg

Исполнение входного вала (цилиндрический)

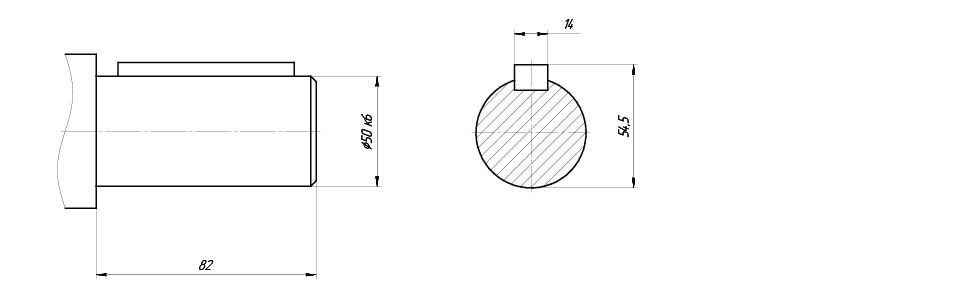

2Ц2-100-выходной вал.jpg




Исполнение входного вала (конический)                                                    Исполнение выходного вала (конический)


2Ц2-100-конические валы входной.jpg                                  2Ц2-100-конические валы выходной.jpg



Исполнение выходного вала (зубчатая полумуфта)                                     Исполнение выходного вала (для присоединения приборов автоматики)

2Ц2-100-зубчатая полумуфта.jpg                                         2Ц2-100-для присоединения автоматики.jpg

Исполнение выходного вала (полый шпоночный)

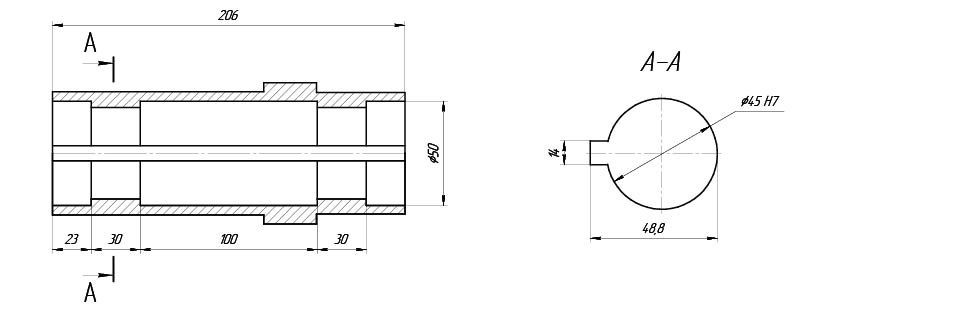

2Ц2-100-полый шпоночный вал.jpg

Таблица подбора редуктора

Тип редуктора Передаточ­ное число Номинальный крутящий момент на выходном валу, Нм Номинальная передаваемая мощность, кВт Допускаемая радиальная консольная нагрузка приложенная в середине посадочной части вала, Н Масса, кг, не более
min max min max Выход. Вход.
min max min max
2Ц2-100Н 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125;160 475 63 0 2 12 5300 6300 190 710 43
2Ц2-125Н 1200 1250 6 30 8500 9000 530 1120 89
2Ц2-160Н 2000 2000 10 50 10000 11000 670 2000 135
2Ц2-200Н 3800 5000 19 112 15400 17700 900 3500 263
2Ц2-250Н 7000 7500 38 175 21000 28000 2000 3200 585
2Ц2-280Н 9500 10000 50 237 24000 25000 2200 4750 760


Схемы сборки по ГОСТ 20373-94

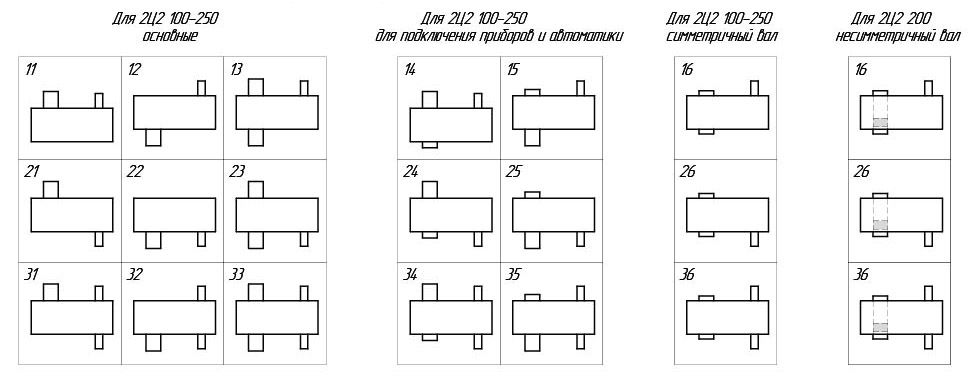

2Ц2-100-варианты сборки.jpg
Примечание:
  • Редуктор 2Ц2-100Н схем сборок 31, 32, 33, 34, 35, 36 с i=20; 25; 31,5; 40 не изготавливается.
  • Редуктор 2Ц2-100Н с передаточным отношениями 25; 31,5; 40 с полым тихоходным валом не изготавливается.
  • Редуктор 2Ц2-125Н и 2Ц2-250Н с передаточными отношениями 25; 31,5 с полым тихоходным валом не изготавливается.
  • Редуктор 2Ц2-160Н с передаточным отношением 31,5 с полым тихоходным валом не изготавливается.
  • Редуктор 2Ц2-200Н с передаточным отношением 31,5 с полым шлицевым тихоходным валом не изготавливается.
