Редуктор 1ЦУ(ЦУ) цилиндрический
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редукторов 1ЦУ:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Назначение редуктора редуктора 1ЦУ-100
Редуктор 1ЦУ-100 цилиндрический одноступенчатый узкий горизонтальный общемашиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения.
Условное обозначение 1ЦУ-100 при заказе:редуктор 1ЦУ-100-2,5-12-У2 означает, что редуктор типа 1ЦУ, с межосевым расстоянием 100, номинальным передаточным числом 2,5, вариантом сборки 12, климатическим исполнением У2.
Редуктор 1ЦУ 100 применяется в следующих условиях:
- вращение валов в любую сторону;
- нагрузка постоянная и переменная одного направления и реверсивная;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
- работа длительная или с периодическими остановками;
Заказать и купить редуктор из каталога (редуктор цилиндрический 1ЦУ-100 можно по телефону: 8-800-2000-220.
ООО ПТЦ ПРИВОД осуществляет поставки в такие регионы, как: Москва, Ростов-На-Дону, Воронеж, Краснодар. По вопросам ремонта, производства, модернизации редукторов 1ЦУ-100 обращаться по телефонам, указанным на странице Контакты. Стоимость редуктора 1цу 100 обозначена в прайс-листе, который можно сказать с нашего сайта.
Технические характеристики
Условное обозначение
![редуктор 1ЦУ-100-4-12-Ц условное обозначение.png редуктор 1ЦУ-100-4-12-Ц условное обозначение.png](/upload/medialibrary/a36/hdbd85mm4fz1mzfmn2fyye5yg35c3dlc/редуктор%201ЦУ-100-4-12-Ц%20условное%20обозначение.png)
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.
Вес редуктора: 20 кг

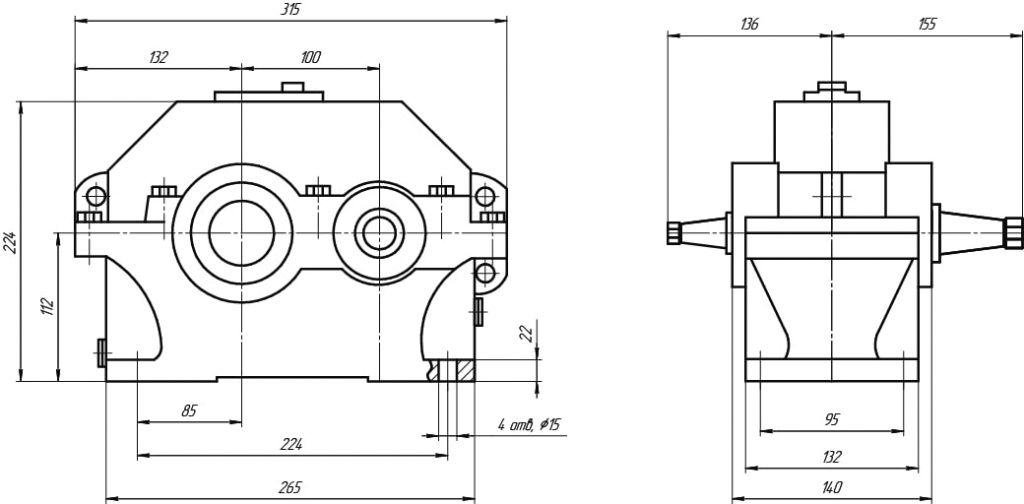

Габаритные и присоединительные размеры
![ЦУ 100 основной.jpg ЦУ 100 основной.jpg](/upload/medialibrary/1f8/018ngdgpawhba7j47jtff6hoggcufzfv/ЦУ%20100%20основной.jpg)
Размеры валов

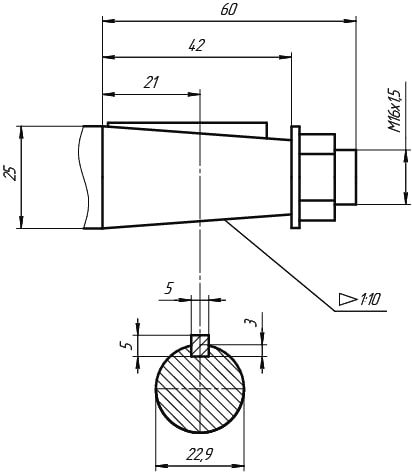

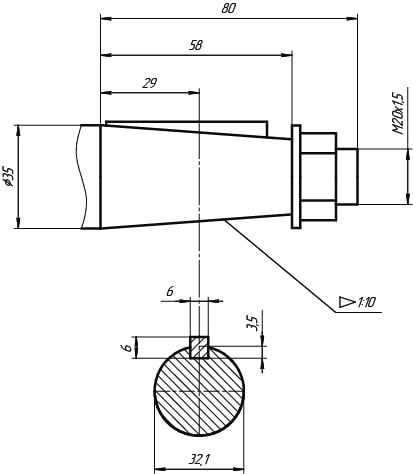

Входной конический вал Выходной цилиндрический вал
![ЦУ 100 входной вал конический.jpg ЦУ 100 входной вал конический.jpg](/upload/medialibrary/216/9tdj5ny0lc2p00qoyhjv2slbn6vyep3y/ЦУ%20100%20входной%20вал%20конический.jpg)
![ЦУ 100 выходной вал конический.jpg ЦУ 100 выходной вал конический.jpg](/upload/medialibrary/a51/j3v08wv38mizzmxhovcxvy3kk0cmt4oq/ЦУ%20100%20выходной%20вал%20конический.jpg)
Таблица подбора редуктора
Тип | Межосевое расстояние | Номинальное передаточное число | Номинальный крутящий момент, Нм | Номинальная радиальная нагрузка на валу, Н | Масса не более, кг | КПД | |
вх | вых | ||||||
редуктор 1ЦУ-100 | 100 | 2; 2,5; 3,15; 4; 5; 6,3 | 315 | 630 | 2240 | 27 | 0,98 |

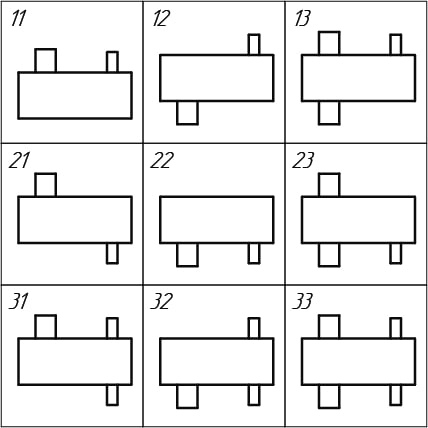

Варианты сборки
![ЦУ 100-250 вариант сборки.jpg ЦУ 100-250 вариант сборки.jpg](/upload/medialibrary/ced/7bokro3t1ye0sp1qtfdtrsv3mbyvqz78/ЦУ%20100-250%20вариант%20сборки.jpg)
