Купить Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2Н (Ц2У 450,500,630,710) в Пензе от производителя ООО ПТЦ «ПРИВОД»
Подбор мотор - редуктора

Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2Н (Ц2У 450,500,630,710)

Цилиндрические горизонтальные двухступенчатые редукторы
Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2Н (Ц2У 450,500,630,710)

Технические характеристики

Условное обозначение:

редукторы Ц2У(Ц2Н) 450 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры

Ц2У 450 основной.jpg

Размеры валов

Входной цилиндрический вал                                                                 Выходной цилиндрический вал

Ц2У 450 Входной вал цилиндрический.jpg                                                                Ц2У 450 Выходной вал цилиндрический.jpg


       Входной конический вал                                                                        Выходной конический вал

Ц2У 450 Входной вал конический.jpg                                    Ц2У 450 Выходной вал конический.jpg

Выходной вал в виде зубчатой полумуфты               Выходной вал для присоединения приборов и автоматики

 Ц2У 450 Выходной вал зубчатая полумуфта.jpg                                            Ц2У 450 Выходной вал для приборов автоматики.jpg


Таблица подбора редуктора

Типоразмер Передаточное число u Мт, Н*м Масса редуктора, кг
редуктор Ц2Н-450 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 35000-37000 1530

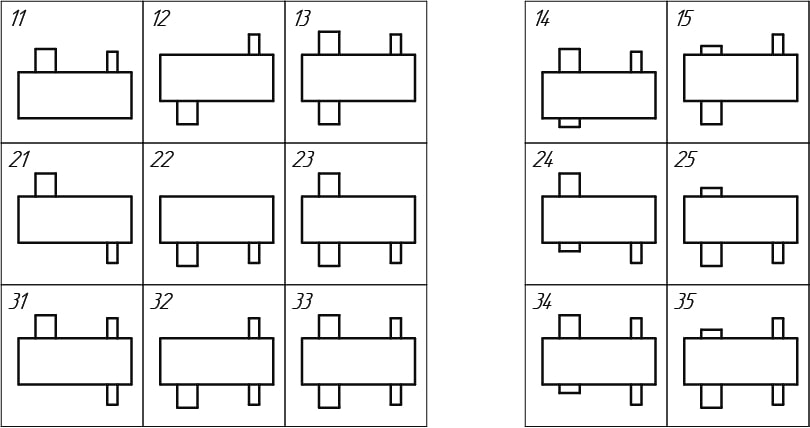

Варианты сборки

Основные                                                                                   Для подключения приборов и автоматики

Ц2У 315К 355К 400К Вариант сборки.jpg
