Цилиндрические мотор-редукторы UD-F (FA, FF, FAF) в Пензе

Цилиндрические мотор-редукторы

Мотор-редукторы серии F, FA, FF, FAF

- это высокотехнологичные электроприводы, использующиеся в разных областях промышленного производства. Все модели редукторов отличаются безупречной надежностью, простотой монтажа и эксплуатации.

Габарит
Цена по запросу

Цилиндрические мотор-редукторы серии F адаптированы для установки на цельный или полый приводный вал. Наши заказчики могут уже сегодня купить мотор-редуктор F-серии с возможностью монтажа на лапах или фланце.

Характеристики модели в базовом исполнении: двухступенчатая с высокими передаточными отношениями, реализуется с помощью предварительной ступени редукции. Отличительной чертой редуктора выступает отлитый на чугунном корпусе моментный рычаг, наличие которого значительно упрощает установку оборудования.

За счет компактности мотор-редукторы серии F являются идеальным решением при ограниченности монтажного пространства.

  • Показатели КПД: от 0,94 до 0,97 (эта величина зависит от числа ступеней).
  • Диапазон крутящего момента: от 130 до 18 000Нм.
  • Передаточные числа: от 4 до 30000.

Вы всегда можете купить мотор-редукторы F47 высокого качества с доставкой по РФ по низкой цене, обратившись в нашу компанию.

Редукторы FA, FAF, FF

Применение конструктивных элементов в разных комбинациях делает возможным выпуск широкого ассортимента приводных устройств, к примеру в следующих исполнениях:

  • мотор редуктор FA, который устанавливается на лапах и имеет полый вал с пазом для шпонки;
  • мотор редуктор FAF на фланце В5, имеющий полый вал с пазом для шпонки;
  • мотор редуктор FF на фланце В5, имеющий цельный вал с пазом для шпонки.

Частая градация типоразмеров и большой выбор монтажных позиций помогают добиваться оптимального соотношения мощности и монтажного пространства даже в стесненных условиях. Мотор-редуктор цилиндрический плоский насадной серии F благодаря минимальным габаритам и универсальным присоединительным размерам способен работать в связке со многими видами оборудования.

Области применения

Цилиндрические вертикальные мотор-редукторы серии F позволяют рационально решить проблему присоединения редуктора к любому оборудованию и оптимизировать габаритные размеры всей конструкции. Благодаря разнообразию вариантов исполнения они широко применяются в качестве приводов промышленных смесителей, транспортеров, фрезерных станков, технологического и подъемно-транспортного оборудования.

Малогабаритный мотор редуктор серии F может использоваться для перемещения, смешивания и любых других видов движения во всех областях производства и строительства. Это и линии сборки автомобилей, и конвейерное производство, лифты, транспортеры, химические установки и многое другое.

Достоинства серии F

Мотор-редукторы, маркированные буквой F, разделяются на группы в зависимости от особенностей конструкции. У каждого варианта исполнения есть свое условное буквенное обозначение: F, FA, FH, FV, FF, FT, FAF, FVF, FVZ, FHF, FAZ. Широкий линейный ряд и 11 типоразмеров позволяют выбрать модель, наилучшим образом удовлетворяющую потребности производства. Достоинствами моделей серии F являются:

  • повышенная удельная мощность;
  • способность воспринимать большие радиальные нагрузки;
  • возможность выбора модели с пониженным люфтом (типоразмер 37 и выше);
  • работа в режиме обратного хода.

Варианты исполнения

Варианты исполнения отличаются конструктивными особенностями, частотой вращения вала, мощностью двигателя и требованиями к условиям эксплуатации. Каждый цилиндрический мотор редуктор F характеризуется высоким КПД (94-97%), зависящим от количества ступеней двигателя (2 или 3), и значительным диапазоном передаточных чисел (4-30 тыс.).

Конструкция различных мотор-редукторов серии F может включать:

  • полый вал (шпицевый или со шпоночным пазом, стягивающей муфтой или системой TorqLOC®);
  • фланец (В5 или В14) и полый или цельный вал;
  • лапы и полый или цельный вал.

Ультратонкий плоский механизм в зависимости от конкретной задачи может быть установлен на опорах, жестко соединен с оборудованием при помощи фланца или смонтирован на вал. Современная зажимная система TorqLOC®, которая используется для соединения полого и ведомого валов в некоторых вариантах исполнения, позволяет отказаться от шпонки и существенно облегчает монтаж.

Условия применения

К условиям применения редукторов выдвигается ряд требований. Приводы должны работать от сети трехфазного тока 220/380 В номинальной частотой 50 Гц. Предусмотрена возможность эксплуатации в непрерывном режиме в течение суток и в реверсном режиме, при котором ось периодически меняет направление вращения. Ресурс механизма рассчитан на 100 тыс. включений за весь период эксплуатации. Допускается работа при температуре от -40оС до +50оС, но в экстремальных холодных условиях рекомендуется использовать прибор с низким пусковым моментом и со встроенным подогревателем масла.

Аналоги серии F

Аналогами редукторов F производства "Привод" считаются изделия компаний SEW, Benzlers, Flender, Bonfiglioli riduttori, Siemens, ATB, Hansen Shimadzu, Fenner и других. Мотор-редуктор серии F, работающий без шума и вибраций, способен стать хорошей альтернативой моделям серий Benzlers. Продукция итальянского производителя Bonfiglioli тоже отличается надежностью и простотой обслуживания. Но редукторы от ПТЦ "Привод" славятся своей долговечностью, отказоустойчивостью, техническим обслуживаем и, что самое важное, низкой ценой по сравнению с аналогами.

Кроме габаритов и конструктивных особенностей при выборе привода, совмещенного с мотором, следует обратить внимание на частоту вращения вала, на соответствие момента нагрузки на выходе технологическому процессу, на мощность двигателя, от которой зависит КПД, а также на режим эксплуатации.

ООО ПТЦ «Привод» занимается реализацией и ремонтом моторов-редукторов данной марки. Опытные специалисты помогут клиентам выбрать и приобрести оптом или в розницу оборудование, оптимальное по цене и качеству и способное выполнить все поставленные задачи.


Технические характеристики

Условное обозначение:

UD-F37 условное обозначение.png

1. Модель редуктора
    (F-исполнение на лапах с цельным валом,
    FA - исполнение на лапах с полым валом,
    FH - исполнение с полым валом и стяжной муфтой,
    FF - исполнение на фланце с цельным валом,
    FAF - исполнение на фланце с полым валом,
    FHF - исполнение с полым валом на фланце со стяжной муфтой,
    FZ - исполнение с малым фланцем).
2. Габарит редуктора (37,47,57,67,77, 87, 97,107,127,157).
3. Исполнение с резиновым амортизатором.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8. Тип фланца электродвигателя (В5;В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.

Вес редукторной части: 12кг

Габаритные и присоединительные размеры:

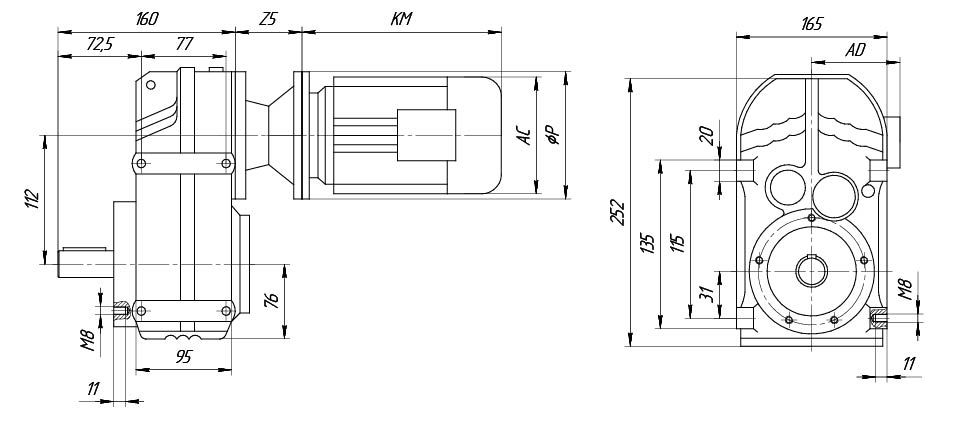

UD-F37...

Мотор-редуктор F37-основной четеж.jpg

Цельный выходной вал

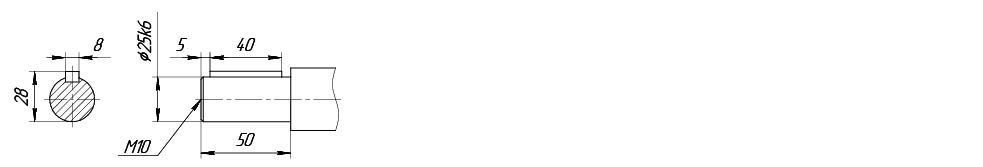

Мотор-редуктор F37-цельный выходной вал.jpg

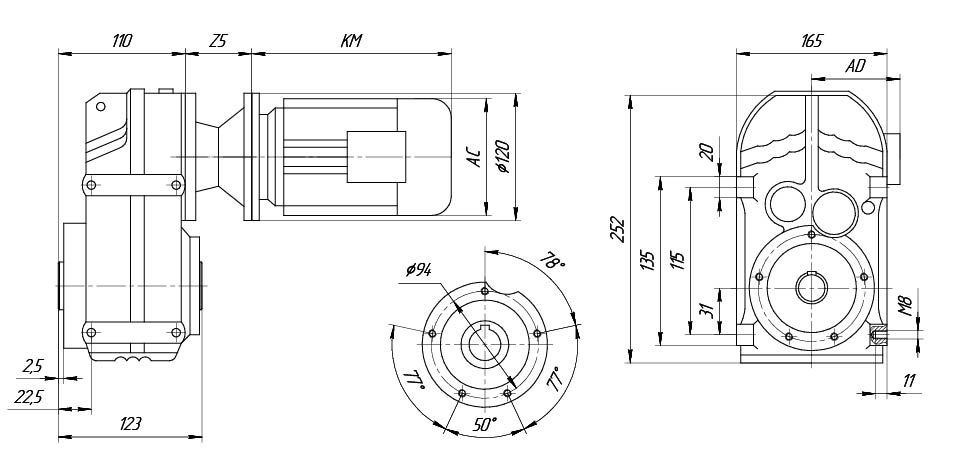

UD-FAB37...

Мотор-редуктор FАВ-37.jpg

Полый выходной вал

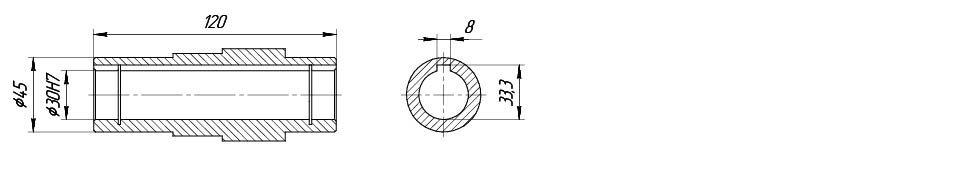

Мотор-редуктор F37-полый выходной вал.jpg

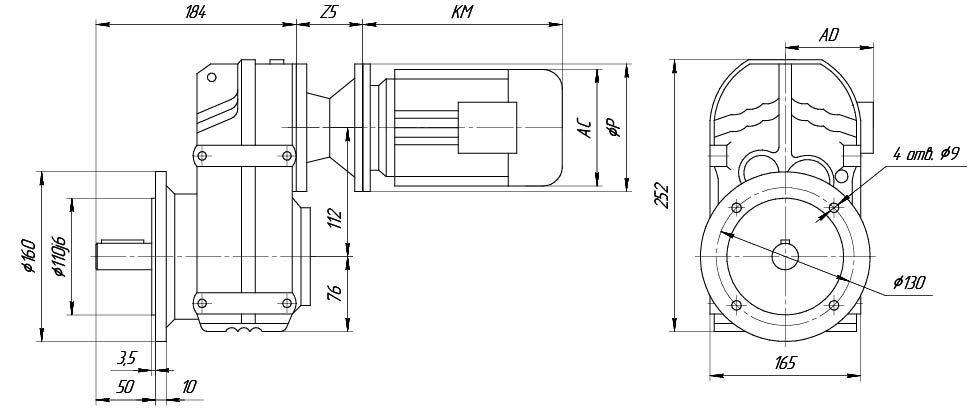

UD-FF37...

Мотор-редуктор FF37.jpg

Цельный выходной вал

Мотор-редуктор F37-цельный выходной вал.jpg



UD-FAF37...

Мотор-редуктор FAF37.jpg

Полый выходной вал

Мотор-редуктор F37-полый выходной вал.jpg

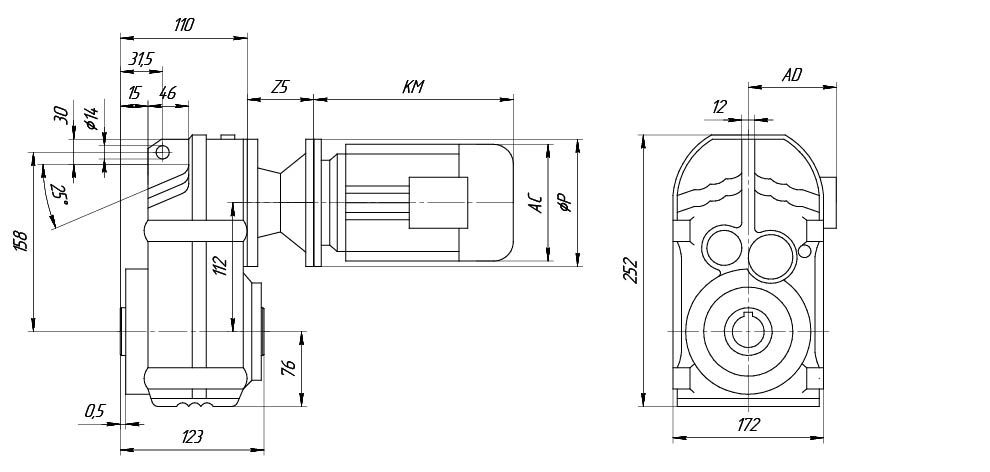

UD-FA37...

Мотор-редуктор FA37.jpg

Полый выходной вал

Мотор-редуктор F37-полый выходной вал.jpg

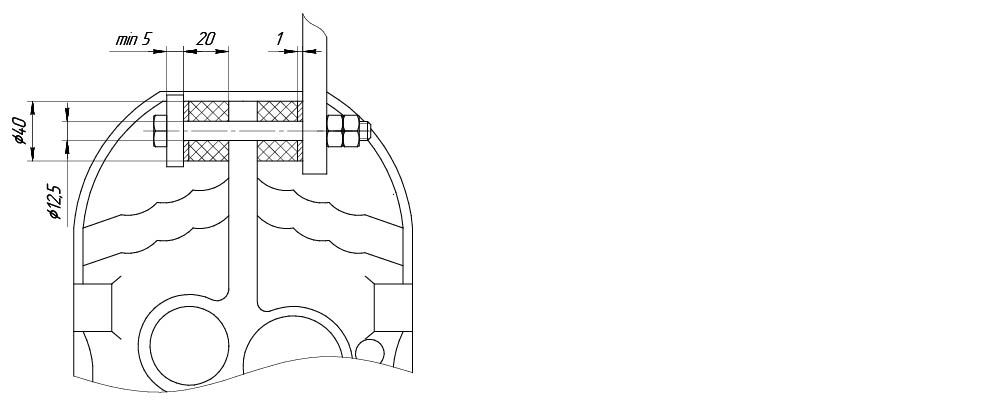

UD-FA...37/G...

Мотор-редуктор UD-FA_37G.jpg



Присоединительные размеры под электродвигатель

   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250  -
 Z5*, мм  50  55  60  80  -
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя

Z5* Указанный размер ориентировочный и может отличаться от действительного.

Таблица подбора редуктора

Мощность, кВт Частотавращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 7 128,51 164 4740 1,2 900
7,6 117,88 150 4880 1,35
9 100,36 128 5070 1,55
10 86,53 110 5190 1,8
11 80,65 103 5240 1,95
11 128,51 107 5220 1,85 1400
12 117,88 98 5270 2
14 100,36 83 5340 2,4
16 86,53 172 5400 2,8
17 80,65 67 5410 3
20 70,5 59 5440 3,4
21 66,09 55 5460 3,6
24 58,32 48 5470 4,1
25 54,54 45 5480 4,4
27 51,7 43 5490 4,7
29 47,02 39 5500 5,1
31 43,83 36 5500 5,5
36 38,31 32 5510 6,3
38 35,91 30 5520 6,7
44 31,69 26 5520 7,6
49 28,09 23 5520 8,6
58 23,88 20 5270 10
58 23,63 20 5250 10
67 20,57 17 5030 12
72 19,27 16 4930 13
81 17,03 14 4740 14
87 15,81 13 4630 15
96 14,33 12 4490 17
107 12,87 11 4330 19
125 11,08 9,2 4130 21
132 10,42 8,7 4050 21
154 8,97 7,4 3860 24
186 7,44 6,2 3630 23
205 6,74 5,6 3510 25
228 6,05 5 3390 27
265 5,21 4,3 3230 29
282 4,9 4,1 3170 29
327 4,22 3,5 3020 31
0,18 7,4 117,88 235 3750 0,85 900
8,7 100,36 198 4320 1
10 86,53 171 4660 1,15
11 80,65 159 4790 1,25
12 70,5 139 4970 1,45
10 128,51 167 4700 1,2 1400
11 117,88 154 4850 1,3
13 100,36 131 5050 1,55
15 86,53 113 5180 1,75
16 80,65 105 5230 1,9
19 70,5 92 5300 2,2
20 66,09 86 5330 2,3
23 58,32 76 5380 2,6
24 54,54 71 5400 2,8
26 51,7 67 5410 3
28 47,02 61 5440 3,3
30 43,83 57 5450 3,5
34 38,31 50 5470 4
37 35,91 47 5480 4,3
42 31,69 41 5490 4,8
47 28,09 37 5500 5,5
55 23,88 31 5260 6,4
56 23,63 31 5240 6,5
64 2,57 27 5030 7,5
69 19,27 25 4930 8
78 17,03 22 4740 9
83 15,81 21 4640 9,7
92 14,33 19 4500 11
103 12,87 17 4350 12
119 11,08 14 4150 13
127 10,42 14 4070 14
147 8,97 12 3880 15
178 7,44 9,7 3650 15
196 6,74 8,8 3540 16
218 6,05 7,9 3420 17
253 5,21 6,8 3260 18
269 4,9 6,4 3190 19
313 4,22 5,5 3040 20
0,25 10 128,51 235 3690 0,85 1400
11 117,88 215 4040 0,9
13 100,36 184 4500 1,1
15 86,53 153 4790 1,25
16 80,65 148 4900 1,35
18 70,5 130 5060 1,55
20 66,09 121 5120 1,65
22 58,32 107 5210 1,85
24 54,54 100 5260 2
25 51,7 95 5280 2,1
28 47,02 86 5330 2,3
30 43,83 81 5360 2,5
34 38,31 70 5400 2,8
36 35,91 66 5420 3
41 31,69 58 5450 3,4
46 28,09 52 5430 3,9
54 23,88 44 5180 4,6
55 23,63 43 5170 4,6
63 20,57 38 4960 5,3
67 19,27 35 4870 5,7
76 17,03 31 4690 6,4
82 15,81 29 4590 6,9
91 14,33 26 4460 7,6
101 12,87 24 4320 8,5
117 11,08 20 4120 9,3
125 10,42 19 4050 9,7
145 8,97 17 3860 11
175 7,44 14 3630 11
193 6,74 12 3520 11
215 6,05 11 3410 12
249 5,21 9,6 3250 13
265 4,9 9 3190 13
308 4,22 7,7 3040 14
0,37 16 86,53 220 3960 0,9 1400
17 80,65 205 4200 0,95
20 70,5 181 4550 1,1
21 66,09 169 4680 1,2
24 58,32 149 4890 1,35
25 54,54 140 4970 1,45
27 51,7 132 5030 1,5
29 47,02 120 5120 1,65
31 43,83 112 5180 1,8
36 38,31 98 5270 2
38 35,91 92 5300 2,2
44 31,69 81 5300 2,5
49 28,09 72 5140 2,8
58 23,88 61 4930 3,3
58 23,63 61 4920 3,3
67 20,57 53 4740 3,8
72 19,27 49 4650 4,1
81 17,03 44 4500 4,6
87 15,81 41 4400 4,9
96 14,33 37 4280 5,4
107 12,87 33 4150 6,1
125 11,08 28 3970 6,7
132 10,42 27 3900 6,9
154 8,97 23 3730 7,6
186 7,44 19 3510 7,6
205 6,74 17 3410 8,1
228 6,05 16 3300 8,7
265 5,21 13 3150 9,4
282 4,9 13 3090 9,6
327 4,22 11 2950 10
0,55 23 58,32 225 3890 0,9 1400
25 54,54 210 4140 0,95
26 51,7 200 4300 1
29 47,02 182 4540 1,1
31 43,83 169 4680 1,2
36 38,31 148 4900 1,35
38 35,91 139 4980 1,45
43 31,69 122 4990 1,65
48 28,09 109 4870 1,85
57 23,88 92 4700 2,2
58 23,63 91 4690 2,2
66 20,57 79 4540 2,5
71 19,27 74 4470 2,7
80 17,03 66 4340 3
95 14,33 55 4150 3,6
105 12,87 50 4030 4
123 11,08 43 3870 4,4
130 10,42 40 3810 4,6
152 8,97 35 3650 5,1
170 8,01 31 3540 5,5
183 7,44 29 3440 5,1
202 6,74 26 3340 5,4
225 6,05 23 3240 5,8
261 5,21 20 3100 6,2
277 4,9 19 3050 6,3
322 4,22 16 2920 6,8
361 3,77 15 2820 7,2
0,75 29 47,02 245 3530 0,8 1400
31 43,83 230 3850 0,9
36 38,31 199 4310 1
38 35,91 186 4480 1,05
44 31,69 165 4620 1,2
49 28,09 146 4540 1,35
58 23,88 124 4410 1,6
58 23,63 123 4400 1,65
67 20,57 107 4290 1,85
72 19,27 100 4240 2
81 17,03 88 4130 2,3
96 14,33 74 3970 2,8
107 12,87 67 3870 3
125 11,08 58 3730 3,3
132 10,42 54 3680 3,4
154 8,97 47 3540 3,8
205 6,74 35 3250 4
228 6,05 31 3150 4,2
265 5,21 27 3030 4,6
282 4,9 25 2970 4,7
327 4,22 22 2850 5
366 3,77 20 2760 5,4
1,1 44 31,69 240 3660 0,85 1400
50 28,09 210 3970 0,95
59 23,88 179 3930 1,1
68 20,57 154 3870 1,4
73 19,27 145 3740 1,4
82 17,03 128 3780 1,55
98 14,33 108 3680 1,85
109 12,87 97 3610 2,1
126 11,08 83 3500 2,3
134 10,42 78 3460 2,4
156 8,97 67 3350 2,6
175 8,01 60 3260 2,8
208 6,74 51 3090 2,8
231 6,05 45 3010 3
269 5,21 39 2900 3,2
286 4,9 37 3860 3,3
332 4,22 32 2750 3,5
372 3,77 28 2670 3,7
1,5 69 20,57 210 3410 0,95 1400
73 19,27 196 3410 1
83 17,03 173 3400 1,15
98 1433 146 3350 1,35
110 12,87 131 3310 1,55
127 11,08 113 3250 1,7
135 10,42 106 3220 1,75
157 8,97 91 3140 1,9
176 8,01 81 3080 2,1
209 6,74 69 2920 2
233 6,05 62 2850 2,2
271 5,21 53 2770 2,4
288 4,9 50 2730 2,4
334 4,22 43 2640 2,6
374 3,77 38 2570 2,7
2,2 98 14,33 215 2790 0,95 1400
110 12,87 192 2810 1,05
127 11,08 165 2820 1,15
135 10,42 155 2810 1,2
157 8,97 134 2790 1,3
176 8,01 119 2770 1,4
209 6,74 100 2630 1,4
233 6,05 90 2590 1,5
271 5,21 78 2540 1,6
288 4,9 73 2520 1,65
334 4,22 63 2460 1,75
374 3,77 56 2400 1,85
3 126 11,08 225 2320 0,85 1400
134 10,42 215 2350 0,85
156 8,97 184 2390 0,95
175 8,01 164 2410 1,05
208 6,74 138 2290 1
231 6,05 124 2300 1,1
269 5,21 107 2290 1,15
286 4,9 100 2280 1,2
332 4,22 86 2250 1,25
372 3,77 77 2220 1,35
