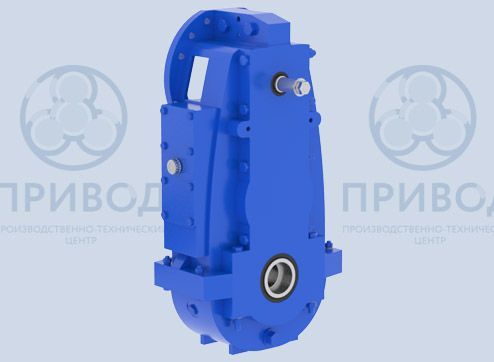

Редукторы Ц3ВК (В), Ц3ВКф (Вф) цилиндрические крановые вертикальные
Цилиндрические вертикальные крановые редукторы
Специальные крановые редукторы Ц3ВК-100 (Вф-100), Ц3ВКф-125 (Вф-125), Ц3ВКф-160 (Вф-160), Ц3ВКф-200 (Вф-200), Ц3ВКф-250 (Вф-250) цилиндрические трехступенчатые предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек. Купить редукторы по выгодным ценам и получить подробные характеристики товара можно у наших менеджеров. Наша компания ООО ПТЦ "Привод" обладает большими производственными мощностями для производства любых партий оборудования.
Габарит
Цена по запросу
Технические характеристики
Условное обозначение
![В (Ц3ВК)-100 условное обозначение.jpg В (Ц3ВК)-100 условное обозначение.jpg](/upload/medialibrary/119/tykbmsbi284nhsrdqdpb3fxr5c3fiuyr/В%20(Ц3ВК)-100%20условное%20обозначение.jpg)
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение выходного вала
(Пшл- полый шлицевой вал,
Пшп- полый вал со шпоночным пазом).
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение выходного вала
(Пшл- полый шлицевой вал,
Пшп- полый вал со шпоночным пазом).
Вес редуктора: 45 кг
Габаритные и присоединительные размеры
В (Ц3ВК)-100...
![ЦЗВК-100 основной.jpg ЦЗВК-100 основной.jpg](/upload/medialibrary/00a/jaos44fkebpdq8naqf08637yeennhlcf/ЦЗВК-100%20основной.jpg)
Исполнение входного вала (конический) Исполнение выходного вала (полый шлицевой)
Исполнение выходного вала (полый шпоночный)
![ЦЗВК-100 выходной вал полый шпоночный.jpg ЦЗВК-100 выходной вал полый шпоночный.jpg](/upload/medialibrary/6ed/cc0jldq7hdabvavdheuuw82hyh0jgx52/ЦЗВК-100%20выходной%20вал%20полый%20шпоночный.jpg)
Таблица подбора редуктора
Тип | Передаточное число | Номинальный крутящий момент на выходном валу при частоте вращения входного вала 1000 об/мин, Нм | КПД | Масса, кг | ||
Номин. | Фактич. | |||||
min | mаx | |||||
редуктор Ц3ВКф 100 | 10; 12,5 | 10; 12,45 | 172 | 438 | 0,94 | 52 |
16 | 15,71 | 188 | 438 | |||
20; 25 | 20,28; 25,11 | 188 | 500 | |||
31,5; 40 | 32,02; 38,54 | 203 | 563 |
Вариант сборки
![ЦЗВК-100 вариант сборки.jpg ЦЗВК-100 вариант сборки.jpg](/upload/medialibrary/c53/w0nhccwylg21o4nodmp3g2hzjflxhc6g/ЦЗВК-100%20вариант%20сборки.jpg)
