Редукторы 1Ч одноступенчатые червячные

Червячные редукторы

Червячный редуктор серии 1Ч используется с целью повышения момента силы при одновременном снижении частоты вращения в современных установках оборудования. Будучи устройством универсального характера, он нашел широкое применение во многих сферах хозяйства. Доступная цена редуктора 1Ч в сочетании с качественной сборкой и простым устройством обеспечили ему большую популярность в нашем каталоге.

Одноступенчатые червячные редукторы 1Ч подходят для эксплуатации в разных условиях (зависит от маркировки) – умеренном, тропическом и сухом климате. Механизм для регулировки частоты вращения при одновременном увеличении крутящего момента активно эксплуатируется в производстве при постоянной или переменной нагрузке.

Редуктор червячный 1Ч работает плавно и при эксплуатации производит значительно меньше шума, чем многие аналоги. Единственное ограничение его использования касается правил безопасности: оборудование не может применяться во взрывоопасных средах.

Габарит
Цена по запросу

Применение

Одноступенчатый червячный редуктор 1Ч-63А подходит для эксплуатации в разных условиях (зависит от маркировки) – умеренном, тропическом и сухом климате. Механизм для регулировки частоты вращения при одновременном увеличении крутящего момента активно эксплуатируется в производстве при постоянной или переменной нагрузке.

Практически неограниченная область применения редуктора 1Ч обусловлена

  • простотой исполнения;
  • надежностью сборки;
  • прочной конструкцией;
  • высокой производительностью;
  • долговечностью работы и другими характеристиками.

Одноступенчатый червячный редуктор 1Ч-63А работает плавно и при эксплуатации производит значительно меньше шума, чем многие аналоги. Единственное ограничение его использования касается правил безопасности: оборудование не может применяться во взрывоопасных средах.

Условия эксплуатации

Характеристики редуктора 1Ч позволяют использовать его в условиях:

  • высокоинтенсивной работы (постоянный график) или периодического запуска (с частыми остановками);
  • при неизменной или изменяемой нагрузке;
  • в диапазоне температур окружения от 50 градусов тепла до 40 градусов мороза;
  • в системах с вращением валов в любую из сторон.

Для безопасной работы оборудования внешняя среда не должна быть агрессивной или взрывоопасной.

Конструкция

Редукторы 1Ч-63 от ООО ПТЦ "Привод" предлагается в исполнении типоразмера: с разъемным корпусом (63 межосевые расстояния в конструкции передачи).

Несмотря на конструктивные отличия, все три типа изделий спроектированы на базе одной передачи. Потому прежде чем купить редуктор того или иного типоразмера, следует определиться с четкими требованиями.

Технические характеристики

Условное обозначение:

1Ч-63А условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число
4. Вариант сборки.
5. Вариант расположения червячной пары.
6. Вариант крепления.
7. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц- цилиндрический вал,
      К - конический вал, К2- конический вал с наружней резьбой,
      Пшл- полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом).

Вес редуктора: 13.1 кг


Габаритные и присоединительные размеры

1Ч-63

Вариант сборки 51 (52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1


1Ч-63 Вариант сборки 51 (52535661626366) вариант крепления 1 вариант расположения червячной пары 1.jpg

1Ч-63

Вариант сборки 52 (51,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

1Ч-63 Вариант сборки 52 (51535661626366) вариант крепления 2 вариант расположения червячной пары 1.jpg

1Ч-63

Вариант сборки 56 (возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 1

1Ч-63 Вариант сборки 56 (возможны все варианты сборок) вариант крепления 3(4) вариант расположения червячной пары 1.jpg


Размеры валов

Входной цилиндрический вал                                                       Выходной цилиндрический вал

1Ч-63 входной цилиндрический вал.jpg                   1Ч-63 выходной цилиндрический вал.jpg


Таблица подбора редуктора

Частота вращения входного вала, об/мин Режим работы редуктора Допускаемый крутящий момент на выходном валу,  Н . м
при номинальных передаточных числах
8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0
1500 ПВ>63% 130 130 120 130 130 120 130 130 125 110 105
ПВ=63% 140 125 125 150 132 125 170 160 132 106 100
ПВ=40% 160 132 132 160 140 132 200 170 140 106 100
ПВ=25% 160 140 132 180 140 132 200 180 150 112 106
ПВ=16% 170 150 132 190 150 140 200 190 150 112 106
1000 ПВ>63% 145 145 140 145 145 140 145 145 140 120 115
ПВ=63% 160 140 140 170 150 140 100 180 150 120 110
ПВ=40% 180 150 150 180 160 150 200 190 160 120 110
ПВ=25% 180 160 150 200 160 150 210 200 170 125 120
ПВ=16% 190 170 150 210 170 160 220 210 170 125 120
750 ПВ>63% 160 160 155 160 160 155 160 160 150 135 130
ПВ=63% 180 180 160 190 170 160 220 210 170 130 130
ПВ=40% 210 170 170 210 180 170 240 220 180 130 130
ПВ=25% 210 180 170 240 180 170 250 240 190 140 140
ПВ=16% 220 190 170 250 190 180 260 250 190 140 140

Частота вращения входного вала, об/мин Коэффициент полезного действия, %
при номинальных передаточных числах
8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0
1500 89 88 87 84 83 81 74 73 68 62 60
1000 88 87 86 82 81 79 71 69 65 59 57
750 87 86 85 82 80 78 69 67 63 56 54

Допускаемая радиальная консольная нагрузка на входном валу 340 Н

Допускаемая радиальная консольная нагрузка на выходном валу
при вариантах сборки 51, 52 - 3000 Н при вариантах сборки 53, 56 - 1500 Н


Варианты сборки

1Ч-63А вариант сборки.jpg

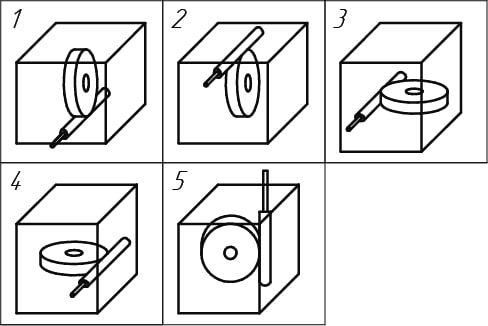

Вариант расположения червячной пары

MCH raspolojeniya chervyachnoi pary.jpg

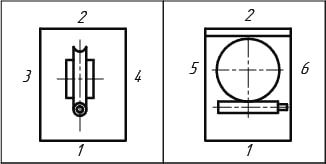

Вариант крепления

 MCH sposob krepleniya.jpg

1. Без лап с привалочной плоскостью
2. На лапах со стороны червяка
3. На лапах со стороны колеса
4. На лапах со стороны, противоположной входному концу червяка
5. На лапах со стороны входного конца червяка
6. На фланце справа
7. На фланце слева
8. С реактивной штангой справа
9. С реактивной штангой слева
