Подбор и подключение конденсаторов трехфазного двигателя

Трехфазный электродвигатель рассчитан на три линии, но на объекте нередко есть только однофазное питание 220 В. В таких условиях подключение выполняют через конденсатор: элемент создаёт сдвиг фаз и позволяет получить устойчивое вращение поля в обмотке. Сразу учитывают ограничение: при таком включении двигатель теряет часть мощности, а допустимое усилие снижается.

Зачем нужен конденсатор при работе от 220 В

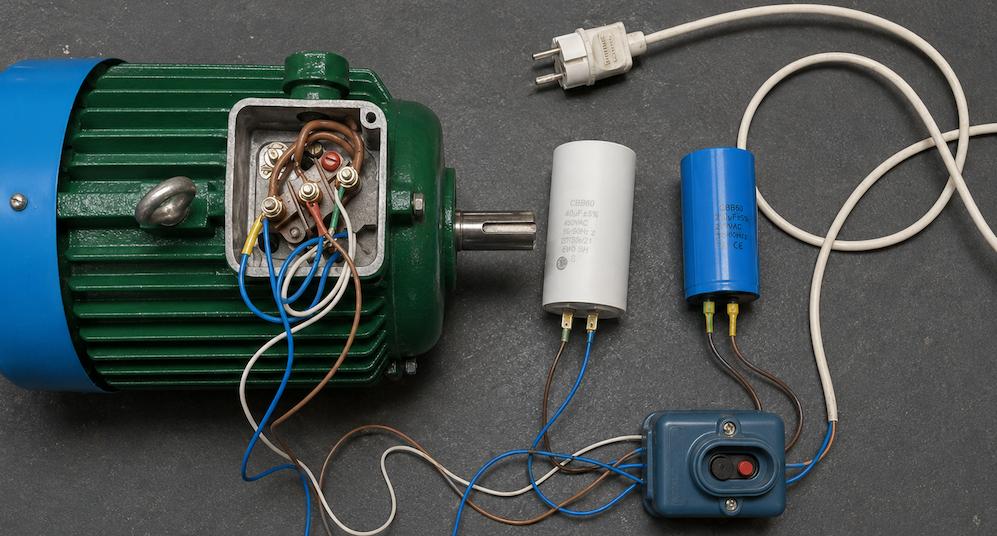

Если трехфазный двигатель подключить напрямую к одной линии, двигатель будет гудеть и не выйдет на обороты. Конденсатор встраивают в подключение, чтобы вторая фаза формировалась искусственно. В базовом варианте две обмотки получают напряжение напрямую, а третья обмотка питается через конденсатор. Это упрощает старт и уменьшает вероятность перегрева.

Важно: Порядок подключения должен соответствовать требованиям ПУЭ (п. 7.1.73) — запрещается использовать рабочий ноль в качестве фазы без защитного отключения, а также ГОСТ Р 52776-2007 (раздел 6.3) — условия несимметрии питающего напряжения не должны превышать 5 %.

Рабочий и пусковой конденсатор

Для стабильной работы обычно ставят рабочий конденсатор, а для тяжёлого старта добавляют пусковой конденсатор. Пусковой конденсатор включают только на время пуска: пусковой конденсатор помогает двигателю набрать скорость, после чего пусковой конденсатор отключают кнопкой или реле. Если пусковой конденсатор оставить в цепи, ампераж растёт и перегрев наступает быстрее.

Какие конденсаторы выбирать

Для переменного ампеража используют неполярные конденсаторы. Полярный конденсатор в такое подключение не ставят: диэлектрик разрушается, и конденсатор быстро выходит из строя. Электролитический конденсатор применяют редко; в быту чаще берут плёночные конденсаторы, потому что они стабильнее и безопаснее.

Требования по напряжению конденсатора

Для сети 220 В конденсатор выбирают по напряжению с запасом: обычно 400–450 В. Если уровень недостаточен, конденсатор пробивается; при завышении растут габариты без выигрыша по запуску.

Схема соединения и клеммник

Трехфазный двигатель допускает схему «звезда» и схему «треугольник», которые регламентируются ГОСТ 26772-85. Для 220 В предпочтительнее схема «треугольник», потому что двигатель отдаёт больше мощности и лучше переносит усилие. При маркировке 220/380 перемычки переставляют на клеммнике и получают нужную схему без разборки корпуса.

Как проверить направление вращения

После подключения делают запуск без усилия и смотрят направление вращения. Если направление не подходит, меняют местами выводы одной обмотки (фаза меняется), и двигатель начинает вращение в нужную сторону. При этом важно не трогать все проводники сразу: так проще удержать баланс по амперажу.

Расчет емкости рабочего конденсатора

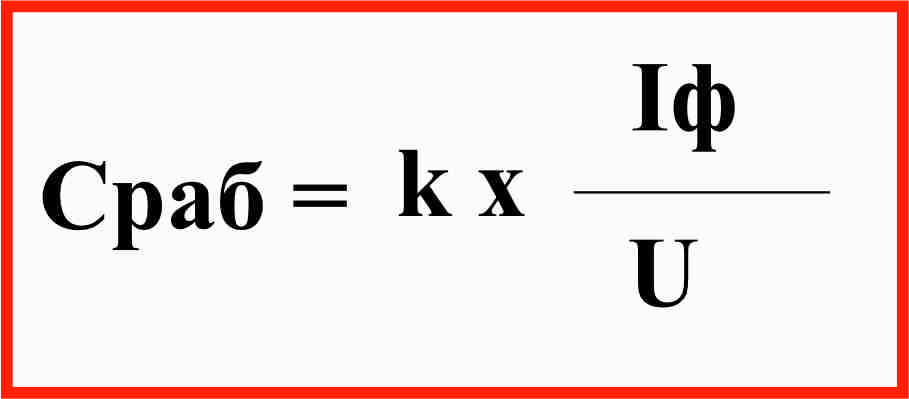

Базовое вычисление выполняют по паспортному току статора:

где Cраб — емкость рабочего конденсатора,
Iф — номинальный ток,
U - напряжение между обмотками.

Здесь значение берут из паспорта или измеряют клещами, а коэффициент k выбирают под соединение. Методика расчета по СП 31-110-2003 (приложение Н) рекомендует использовать коэффициент k = 4800 для схемы «треугольник» и k = 2800 для «звезды». Такое вычисление помогает выбрать емкость ближе к реальности и не перегружать двигатель.

Также применяют упрощённый вариант по мощности: около 7 мкФ на 100 Вт. Этот подход удобен для первого запуска, но затем всё равно проверяют нагрев и реальную отдачу.

Практический пример.

Двигатель: 2,2 кВт, 220/380 В, ток в «треугольнике» – 8,6 А.
Подключаем к 220 В.

Расчет по формуле (СП 31-110):
Подключаем к 220 В.

Упрощенно по мощности:
2200 Вт → 7 × 22 = 154 мкФ.

Как поступить на практике:

• Ставим рабочий конденсатор 160 мкФ (ближайший стандартный номинал).
• Пусковой – 160 × 2,5 = 400 мкФ (сборка из двух по 200 мкФ).
• После запуска под нагрузкой замеряем ток клещами: если ток >9 А – снижаем рабочий конденсатор до 140 мкФ. Если двигатель глохнет под нагрузкой – повышаем до 180 мкФ.

Результат: двигатель запускается за 1,5 с, ток в рабочем режиме – 8,2 А, температура корпуса через 30 мин – +68 °C (допустимо).

Расчет емкости пусковой части

Пусковой конденсатор обычно берут в 2,5–3 раза больше, чем рабочий конденсатор. Пусковой узел работает 2–3 секунды, чтобы двигатель вышел на номинальный разгон. Если инерция высокая, допускают небольшую коррекцию емкости, но обязательно контролируют ток.

Контроль после подключения

Практичный порядок такой: подключение без усилия, затем подключение под рабочую нагрузку. На первом шаге фиксируют звук и температуру корпуса; на втором шаге сравнивают ток с паспортом и оценивают, как двигатель держит скорость. Если ток выше нормы, емкость уменьшают или снижают нагрузку. Если обороты проседают, емкость рабочего конденсатора повышают на небольшую ступень и повторяют запуск.

Таблица решений

Когда лучше выбрать другое решение

Если оборудование требует частые остановки и нужен стабильный номинальный режим по скорости, рациональнее перейти на частотный преобразователь . В этом случае электродвигатель получает правильное напряжение и частоту, а запуск и торможение задаются программно, что снижает перегрев двигателя и уменьшает число аварийных срабатываний.

Итог

Конденсатор — ключевой элемент, когда трехфазный электродвигатель включают от 220 В. Правильное подключение, корректный расчет емкости и контроль тока позволяют получить рабочую мощность и предсказуемое вращение в заданном режиме.

Чек-лист перед пуском

1. Проверить подключение на клеммнике и убедиться, что фаза разведена корректно.
2. Выполнить пуск без ремня или без полезной нагрузки и оценить звук.
3. Повторить проверку уже с нагрузкой и сравнить реакцию на разгон.
4. Убедиться, что двигатель выходит на номинальный разгон и не перегревается.

Примечание: если трехфазный привод работает в тяжёлой среде, мощность уточняют по фактическим потерям и запасу по нагреву.
