Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2У (315Н, 355Н, 400Н)

Цилиндрические горизонтальные двухступенчатые редукторы
Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2У (315Н, 355Н, 400Н)

Технические характеристики

Условное обозначение:

редукторы Ц2У 315Н условное обозначение.png

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

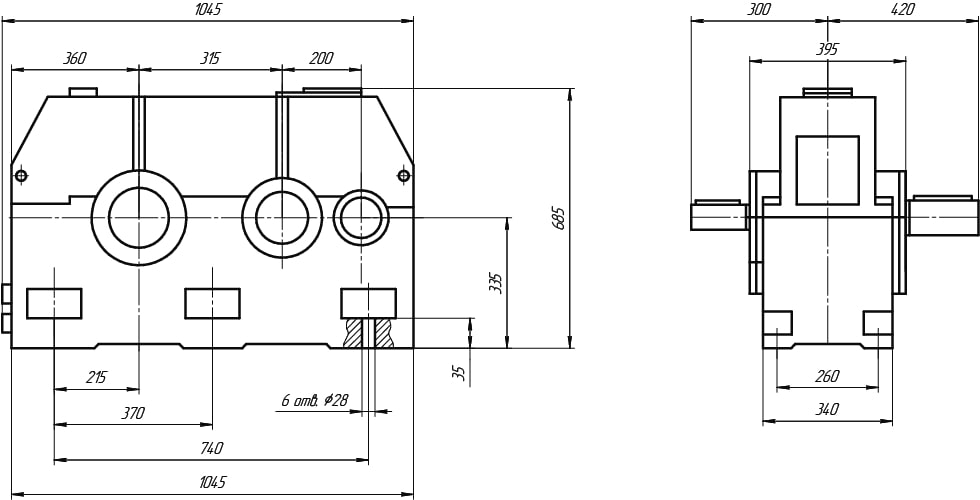

Габаритные и присоединительные размеры

Ц2У 315Н основной.jpg

Размеры валов

Входной цилиндрический вал                                                                 Выходной цилиндрический вал

Ц2У 315Н Входной вал цилиндрический.jpg                                                                Ц2У 315Н Выходной вал цилиндрический.jpg


   Входной конический вал                                                                        Выходной конический вал

Ц2У 315Н Входной вал конический.jpg                                    Ц2У 315Н Выходной вал конический.jpg


Выходной вал в виде зубчатой полумуфты                Выходной вал для присоединения приборов и автоматики

 Ц2У 315Н Выходной вал зубчатая полумуфта.jpg                                             Ц2У 315Н Выходной вал для приборов автоматики.jpg


Таблица подбора редуктора

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг
редуктор Ц2У-315 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 7500-8100 520

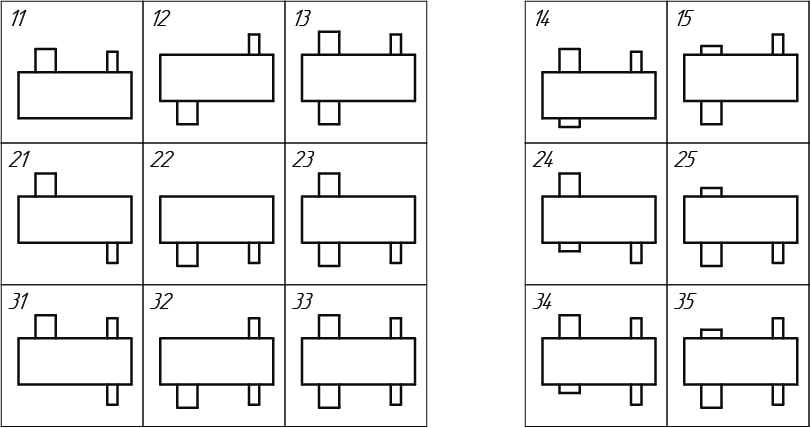

Варианты сборки

Основные                                                                                  Для подключения приборов и автоматики

Ц2У 315Н 355Н 400Н Вариант сборки.jpg
