Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова ЦДН (630, 710)

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы цилиндрические горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 1ЦДН(1Ц3Н)-450, 1ЦДН(1Ц3Н)-500, ЦДН(Ц3Н)-630, ЦДН(Ц3Н)-710 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова ЦДН (630, 710)

Технические характеристики

Условное обозначение:

ЦДН 630 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).

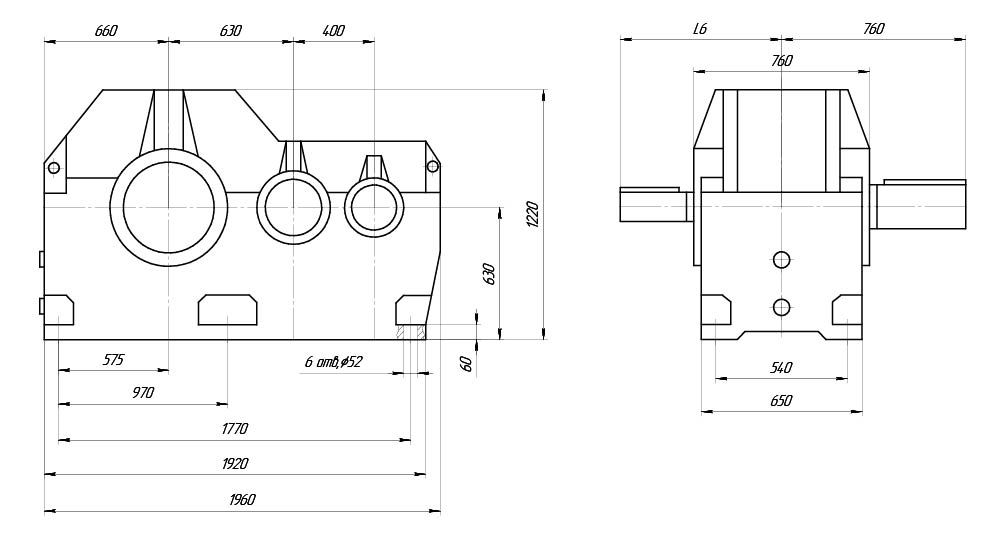

Габаритные и присоединительные размеры

ЦДН 630-основной чертеж.jpg
Передаточное
число
L4 L6 D1 H3 B3
i=8-28 210 610 110 116 28
i=31,5-50 170 570 80 85 22

Размеры валов

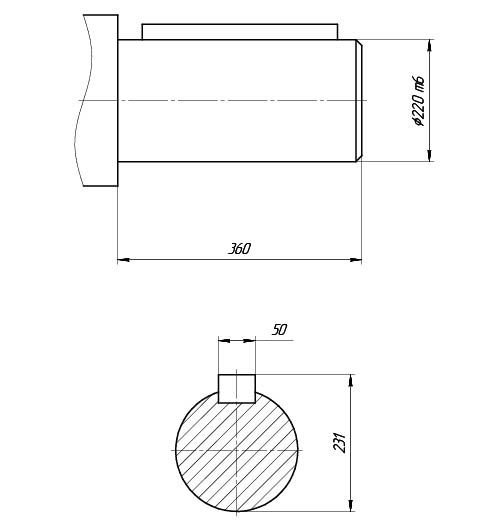

             Входной цилиндрический вал                           Выходной цилиндрический вал

ЦДН 630-входной вал цилиндрический.jpgЦДН 630-выходной вал цилиндрический.jpg

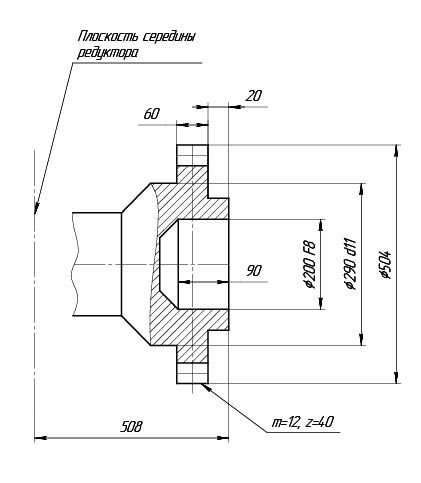

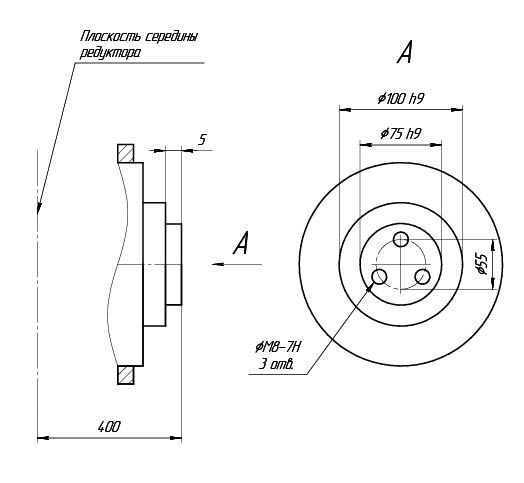

       Выходной вал в виде зубчатой полумуфты           Выходной вал для подключения автоматики


 ЦДН 630-выходной вал зубчатая муфта.jpg        ЦДН 630-выходно вал для подключения автоматики.jpg

Таблица подбора редуктора

Типоразмер редуктора ЦДН-630
Номинальное передаточное отношение, i 8 9 10 11,2 12,5 14 16 18 20 22,4 25 28 31,5 35,5 40 45 50
Номинальный крутящий момент
 на тихоходном валу, Т, Нxм
71000 75000 71000
Номинальная частота вращения
быстроходного вала, с-1 (об/мин)
12,5 (750) 16,(6) (1000) 25 (1500)
Номинальная радиальная
консольная нагрузка, приложенная в
середине посадочной поверхности
выходного конца вала, Н
быстроходного 10000 8000 6200 5200 4800
тихоход. цилиндр.  конец 66500 68500 66500
конец вала в виде
части зубчатой п/м
79800 82200 79800
Масса, кг 3691
Ориентировочный объем масла, л 410


Варианты сборки редукторов ЦДН - 630 цилиндрических горизонтальных двухступенчатых



    Основные                                                      Для подключения приборов и автоматики

    Варианты сборки редукторов ЦДН - 710, ЦДН - 630 цилиндрических горизонтальных двухступенчатых


Условия эксплуатации редуктор ЦДН-630.


Редуктор ЦДН-630 эксплуатируется в следующих условиях:

  • работа длительная до 24 ч. в сутки или с периодическими остановками;
  • работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;
  • нагрузка одного направления и реверсивная;
Основные технические характеристики редукторов ЦДН

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг AwT AwБ
редуктор ЦДН-630 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 71000 3330 630 400
