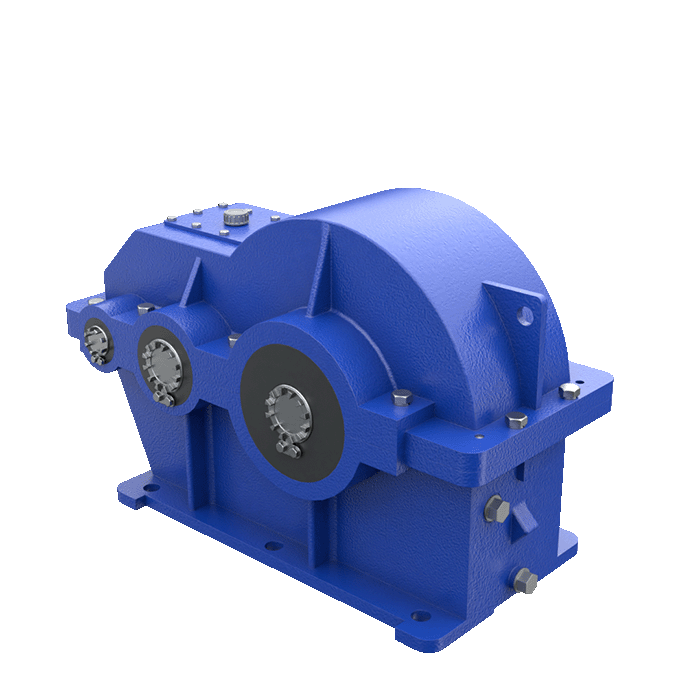

Цилиндрические горизонтальные двухступенчатые картерные редукторы Ц2У (315К, 400К)

Цилиндрические горизонтальные двухступенчатые редукторы
Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные двухступенчатые картерные редукторы Ц2У (315К, 400К)

Технические характеристики

Условное обозначение:

редукторы Ц2У 315К условное обозначение.png

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

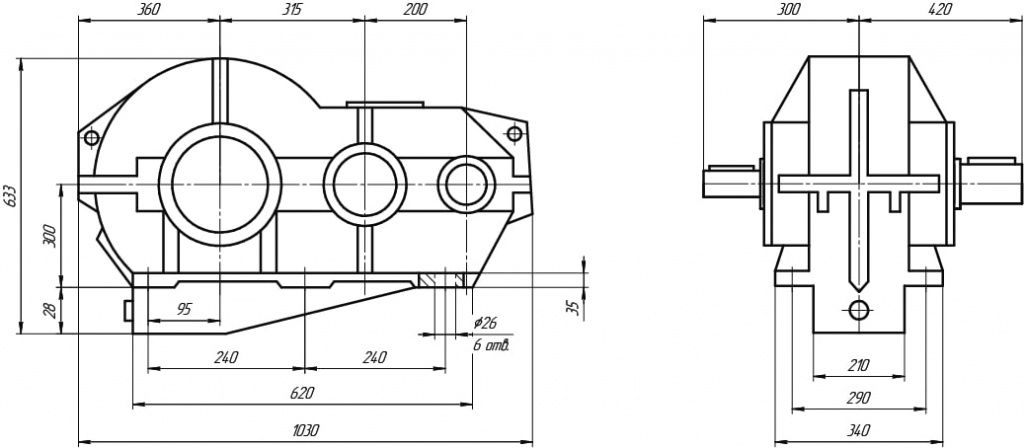

Габаритные и присоединительные размеры

Ц2У 315К условное обозначение.jpg

Размеры валов

Входной цилиндрический вал                                                                 Выходной цилиндрический вал

Ц2У 315К Входной вал цилиндрический.jpg                                                                Ц2У 315К Выходной вал цилиндрический.jpg


       Входной конический вал                                                                        Выходной конический вал

Ц2У 315К Входной вал конический.jpg                                Ц2У 315К Выходной вал конический.jpg

Выходной вал в виде зубчатой полумуфты              Выходной вал для присоединения приборов и автоматики

 Ц2У 315К Выходной вал зубчатая полумуфта.jpg                                              Ц2У 315К Выходной вал для приборов автоматики.jpg


Таблица подбора редуктора

Типоразмер редуктора Редуктор Ц2У-315К
Передаточное число 8 10 12,5 16 20 25 31,5 40 50
Частота вращения Режим работы Допускаемый крутящий момент на выходном валу редуктора, Н-м
входного вала, об./мин.
500 Нереверсивный л 10300 10700 10400 9900 10800 11200 9800 8700 1000
с 9200 8600 7900
т   9200     8600 7600
750 л 9700 10100   10300 9900 10100 10500 9800 8700 10000
с   9200   8600   7600
т 9100 9200 9100 8600 7600
1000 л 9200 9600 9900 9800 9600 10000 9800 8700 9600
с 9200   8600   7600
т 8900 9100 8800 8600 7600
1500 л 9100 9200 300 9600 9000 9300 9700 8600 8900
с 8900 9100 9200 9200 8600   7600
т 8600 8800 8500 8600 7600
500 Реверсивный л 8000 8300 8100 7600 8400 8700 7600 6700 8300
с 7100 6600 6700 6100
т 7100 6600 5900
750 л 7500- 7600   8000 7600 7800 8100 7600 6700 7700
с   7100   6600   5960
т 7100 6600 5900
1000 л 7100 7400 7700 7600 7500 7700 7600 6700 7400
с 7100 6600   5900
т 7100 6600 5900
1500 л 7000 7100 7200 7400 7000 7200 7500 6700 6900
с 7000 7100 6600   5900
т 7000 7100 6600 5900


Варианты сборки

Основные                                                                                   Для подключения приборов и автоматики

Ц2У 315К 355К 400К Вариант сборки.jpg
