Редуктор 1Ц3У (160, 200, 250) цилиндрический горизонтальный трехступенчатый
Трехступенчатый редуктор 1Ц3У – устройство, предназначенное для повышения крутящего момента и снижения оборотов различного оборудования.
Редукторы Ц3У могут эффективно работать при постоянной и переменной нагрузке одного направления, так и в реверсивном режиме. Возможна длительная или с периодическими остановками эксплуатация агрегатов. Трехступенчатый цилиндрический редуктор оснащен валами, способными вращаться в любом направлении, частота вращения входного вала не должна превышать 1800 об/мин. Широкая дилерская сеть ООО ПТЦ "Привод" позволяет держать минимальные цены по стране на продукцию. Чтобы приобрести редуктор цилиндрический горизонтальный обращайтесь к нашим специалистам. Сделать заказ на приводное оборудование ООО ПТЦ "Привод" вы можете как на сайте, так и по телефону: 8-800-2000-220.
Редуктор 1Ц3У-160 цилиндрический трехступенчатый горизонтальный общемашиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения.
Редуктор цилиндрический трехступенчатый горизонтальный 1Ц3У-160 (Ц3У 160):
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- вращение валов в любую сторону;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О (для категорий размещения 4 ), а трехступенчатый редуктор 1Ц3У-160 климатического исполнения ХЛ категории размещения 1…3 по ГОСТ 15150-69.
Технические характеристики
Условное обозначение:
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Конец выходного вала
(Ц - цилиндрический выходной вал,
К - конический выходной вал,
М- выходной вал в виде части зубчатой муфты).

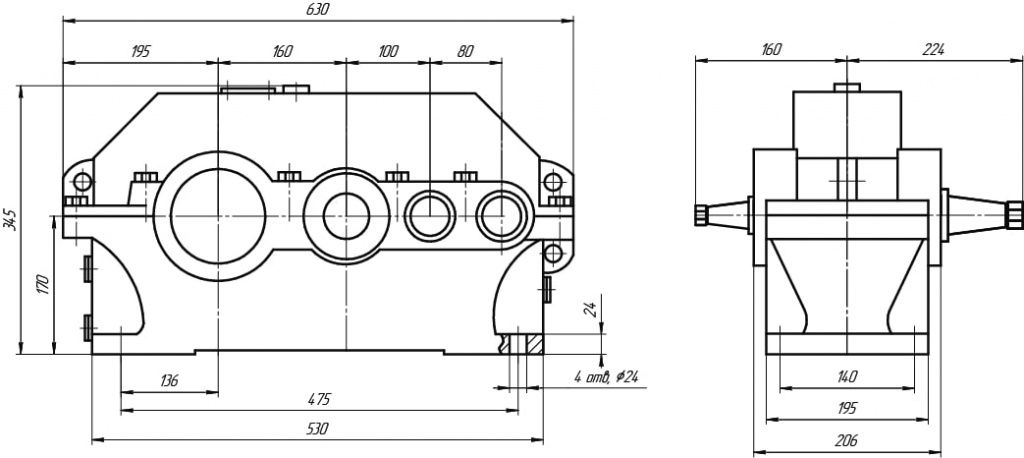

Габаритные и присоединительные размеры
Размеры валов

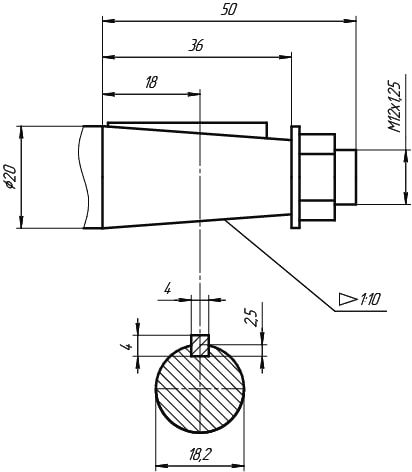

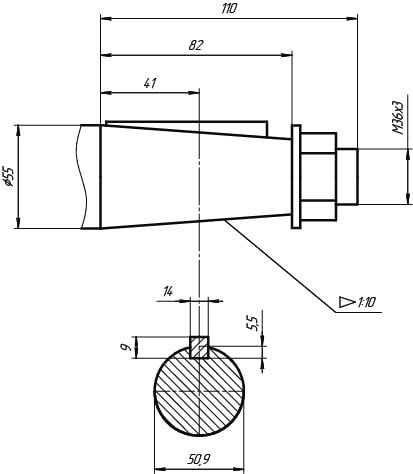

Входной конический вал Выходной конический вал

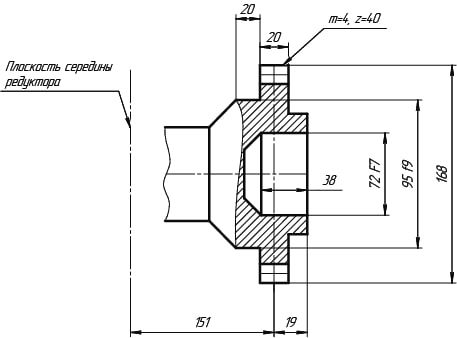

Выходной вал в виде зубчатой полумуфты
Таблица подбора редуктора
| показатель | тип редуктора | ||
| 1ЦЗУ-160 | |||
| номинальные числа | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||
| номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м | непрерывный (Н) ПВ=100% | 1250 | |
| номинальный крутящий момент на выходном валу при работе редуктора в пвторно-кратковременных режимах, H•м | номинальный крутящий момент тяжелый (Т) ПВ=40% | 1600 | |
| средний (С) ПВ=25% | 2000 | ||
| легкий (Л) ПВ=15% | 2500 | ||
| допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | входного вала Fвх | непрерывный (Н) ПВ=100% | 630 |
| тяжелый (Т) ПВ=40% | 710 | ||
| средний (С) ПВ=25% | 800 | ||
| легкий (Л) ПВ=15% | 900 | ||
| выходного вала Fвых | непрерывный (Н) ПВ=100% | 9000 | |
| тяжелый (Т) ПВ=40% | 10000 | ||
| средний (С) ПВ=25% | 11200 | ||
| легкий (Л) ПВ=15% | 12500 | ||
| КПД, не менее | 0,97 | ||
| масса редуктора, кг, не более | с чугунным корпусом | 110 | |
| с алюминиевым корпусом | 64 | ||

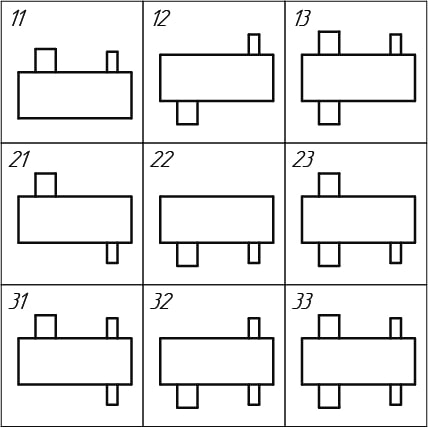

Варианты сборки
