Цилиндрические горизонтальные трехступенчатые редукторы 1Ц3У (160, 200, 250) (1Ц3У-250)

Цилиндрические горизонтальные трёхступенчатые редукторы

Трехступенчатый редуктор 1Ц3У – устройство, предназначенное для повышения крутящего момента и снижения оборотов различного оборудования.

Редукторы Ц3У могут эффективно работать при постоянной и переменной нагрузке одного направления, так и в реверсивном режиме. Возможна длительная или с периодическими остановками эксплуатация агрегатов. Трехступенчатый цилиндрический редуктор оснащен валами, способными вращаться в любом направлении, частота вращения входного вала не должна превышать 1800 об/мин. Широкая дилерская сеть ООО ПТЦ "Привод" позволяет держать минимальные цены по стране на продукцию. Чтобы приобрести редуктор цилиндрический горизонтальный обращайтесь к нашим специалистам. Сделать заказ на приводное оборудование ООО ПТЦ "Привод" вы можете как на сайте, так и по телефону: 8-800-2000-220.

Цена по запросу

Описание
Характеристики

Редуктор 1Ц3У-250 горизонтальный цилиндрический трехступенчатый общемашиностроительного применения используется для увеличения крутящего момента и уменьшения частоты вращения.

Редуктор горизонтальный цилиндрический трехступенчатый 1Ц3У-250 (Ц3У 250):

вращение валов в любую сторону;
нагрузка постоянная и переменная одного направления и реверсивная;
частота вращения входного вала не должна превышать 1800 об/мин.;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
климатические исполнения У, Т (для категории размещения 1...3) и климатические исполнения УХЛ и О (для категорий размещения 4), а 1Ц3У-160 климатического исполнения ХЛ категории размещения 1…3 по ГОСТ 15150-69.
работа длительная или с периодическими остановками;

Условное обозначение редуктора двухступенчатого цилиндрического 1Ц3У-250 (Ц3У250) при заказе: Редуктор 1Ц3У-250 - 50 - 12Ц - У1, показывает, что тип редуктора - 1Ц3У, межосевое расстояние которого 250, передаточное число редуктора 50, вариант сборки 12Ц, с цилиндрическим концом выходного вала, а климатическое исполнение - У1.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.

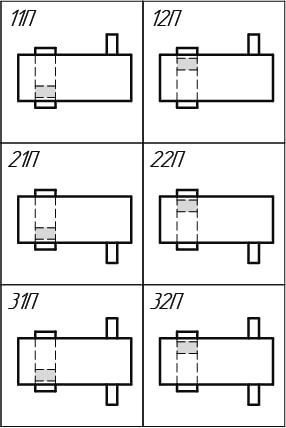

4. Вариант сборки.
5. Конец выходного вала
     (Ц - цилиндрический выходной вал,
      К - конический выходной вал,
      М- выходной вал в виде части зубчатой муфты).

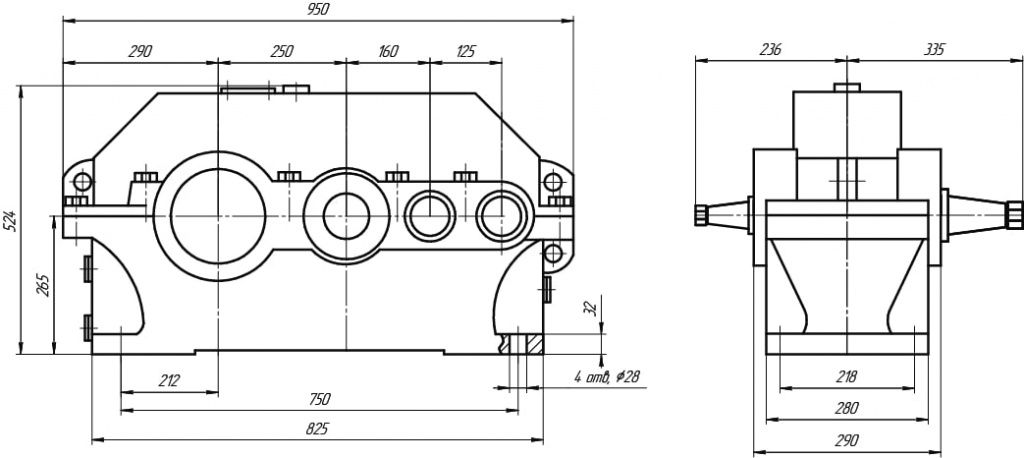

Габаритные и присоединительные размеры

Размеры валов

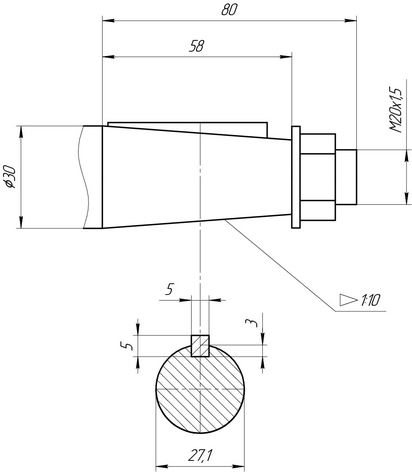

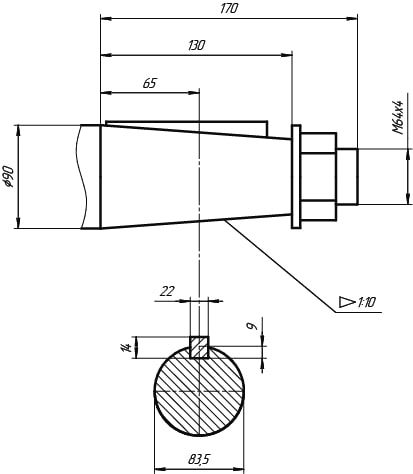

Входной конический вал Выходной конический вал

Ц3У 250 Исполнение входного вала (конический).jpg

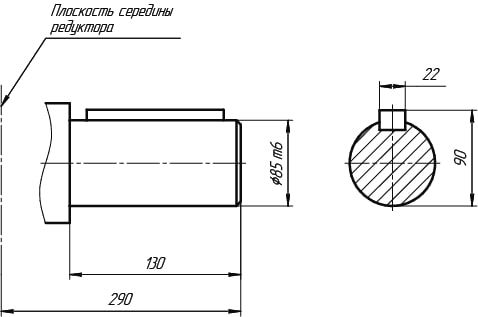

Выходной цилиндрический вал Выходной вал в виде зубчатой полумуфты

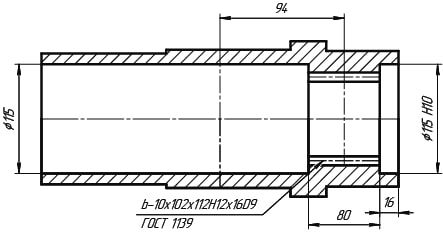

Выходной вал полый

Таблица подбора редуктора

показатель			тип редуктора
показатель			1ЦЗУ-250
номинальные числа			16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м		непрерывный (Н) ПВ=100%	5000
номинальный крутящий момент на выходном валу при работе редуктора в пвторно-кратковременных режимах, H•м		номинальный крутящий момент тяжелый (Т) ПВ=40%	6300
		средний (С) ПВ=25%	8000
		легкий (Л) ПВ=15%	10000
допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н	входного вала F_вх	непрерывный (Н) ПВ=100%	2240
		тяжелый (Т) ПВ=40%	2500
		средний (С) ПВ=25%	2800
		легкий (Л) ПВ=15%	3150
	выходного вала F_вых	непрерывный (Н) ПВ=100%	18000
		тяжелый (Т) ПВ=40%	20000
		средний (С) ПВ=25%	22400
		легкий (Л) ПВ=15%	25000
КПД, не менее			0,97
масса редуктора, кг, не более		с чугунным корпусом	335
масса редуктора, кг, не более		с алюминиевым корпусом	-
