Основное преимущество редукторов Ц2У - долговечные приводы, что снижает стоимость использования оборудования. Стоимость данных изделий оправдает затраты на покупку новых редукторов Ц2Н (1Ц2Н) и Ц2У (1Ц2У).
Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2У (315Н, 355Н, 400Н) (Ц2У-355Н) | Нижневартовске
Назначение Редукторов Ц2У-355Н
Редукторы Ц2У-355Н зубчатые цилиндрические двухступенчатые узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы Ц2У-355Н применяются в районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом). Долговечные приводы позволяют снизить стоимость использования оборудования. Цена данных изделий оправдает затраты на покупку новых редукторов Ц2У-355Н
Применение редукторов Ц2У-355Н
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа постоянная и с периодическими остановками
- вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин
Характеристики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Вес редуктора: 730 кг
Габаритные и присоединительные размеры
Размеры валов

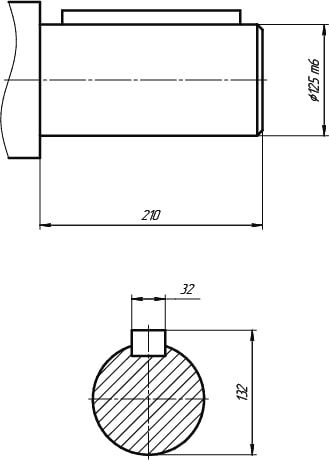

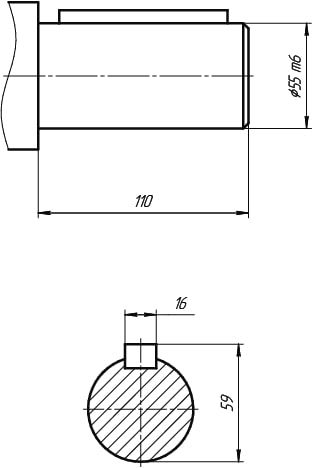

Входной цилиндрический вал Выходной цилиндрический вал

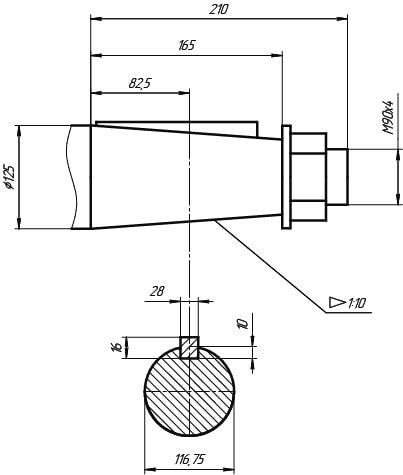

Входной конический вал Выходной конический вал

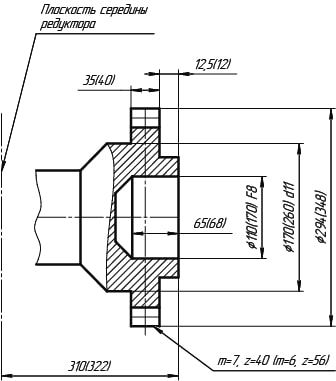

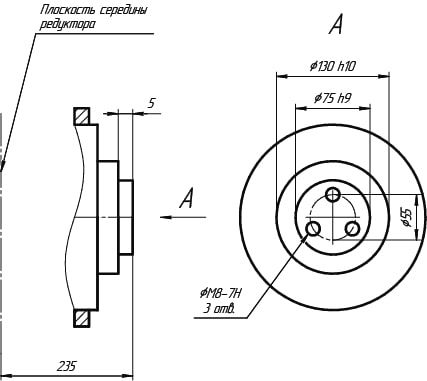

Выходной вал в виде зубчатой полумуфты Выходной вал для присоединения приборов и автоматики
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| редуктор Ц2У-355Н | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 | 14000-14100 | 700 |
Варианты сборки
Основные Для подключения приборов и автоматики
