Проверка и настройка электродвигателя мультиметром

Электродвигатель перед вводом в работу проверяют заранее: простая проверка помогает найти обрыв, перегрев, слабый контакт и замыкание до запуска оборудования. Мультиметр здесь подходит как базовый инструмент: он показывает сопротивление цепей, помогает сравнить выводы и понять, можно ли подавать напряжение. Мультиметр подходит для бытовых агрегатов 220 В, промышленных электродвигателей и коллекторных узлов.

Подготовка и безопасность

Перед работой двигатель отключают от сети, снимают остаточный заряд с конденсатора и очищают клеммы. Если на вводе есть напряжение, любые измерения опасны и могут испортить мультиметр. Достаточно осмотреть кожух, кабель, клеммник и вентилятор. Запах гари, потемнение лака или трещина на крышке — повод остановить контроль и не включать двигатель.

Далее выбирают режим Ом. Цифровой мультиметр обычно не требует калибровки, а стрелочный мультиметр перед работой сводят на ноль. Прибор применяют только без питания. Если нужна точная оценка изоляции, лучше брать мегаомметр, но первичная диагностика возможна обычным тестером.

Обмотки и выводы

У трехфазной машины снимают перемычки и прозванивают выводы. Сопротивление каждой обмотки должно быть близким: разница более 10–15% указывает на межвитковое замыкание или начало обрыва. Бесконечность означает обрыв. Если значение почти нулевое, вероятно короткое замыкание.

Для однофазного узла находят рабочую и пусковую обмотку. Пусковая обмотка обычно имеет выше сопротивление, чем рабочая. При сравнении важно не путать выводы: неверная пара даст ложный вывод о неисправности. Если электродвигатель оснащен конденсатором, его отключают: иначе показания будут нестабильными.

Методика измерения сопротивления обмоток постоянному току и проверки их целостности установлена ГОСТ 11828-86. Сравнение сопротивлений фаз между собой — обязательный этап приёмосдаточных испытаний.

Что записать в журнал

Пробой и замыкание на корпус

Для контроля утечки один щуп ставят на вывод, второй — на корпус. В норме мультиметр не должен показывать низкое сопротивление. Если есть звук прозвонки или малое значение, защитный слой поврежден, а дальнейшая эксплуатация опасна. Такое замыкание выводит кабель и пускатель из строя.

Пробой на корпусе опасен после влаги и долгого хранения. После просушки нужно измерить сопротивление повторно и сравнить. Если показатели не улучшаются, нужен сервис.

Коллекторный и асинхронный двигатель

Коллекторный двигатель проверяют по ламелям: щупы ставят на пластины и сравнивают сопротивление. Резкие отличия говорят о дефекте якоря. Также проверяют отсутствие связи между ламелями и металлической частью.

Асинхронный двигатель оценивают по симметрии фаз. У малых моделей сопротивление — десятки Ом, у мощных — единицы или доли Ом. Обычный мультиметр плохо видит малые значения, поэтому важнее равенство каналов. Если двигатель греется на холостом ходу, а фазы потребляют разный ток, вероятна внутренняя неисправность.

Настройка после проверок

После сборки клеммника выполняют контрольную проверку: подтягивают гайки и только затем делают пробный пуск. На первом запуске измеряют ток клещами, слушают шум и смотрят нагрев. Если электродвигатель запускается с трудом, возможны ошибка подключения, слабый конденсатор или дефект секции.

Для настройки защиты ориентируются на паспортный ток и фактическую нагрузку. Автомат и тепловое реле не должны быть завышены «с запасом».

Типичные ошибки

1. Контроль без отключения питания.
2. Измерение через перемычки, когда нужно сравнить отдельные обмотки.
3. Снятие слишком малых значений дешевым тестером.
4. Игнорирование грязи и влаги в клеммнике.
5. Запуск агрегата после выявленного пробоя.

Когда обращаться в сервис

Если электродвигатель имеет пробой, обрыв или межвитковое замыкание, самостоятельная диагностика уже недостаточна. Сервис выполнит испытание под повышенной нагрузкой, оценит ротор, статор и подшипники. В мастерской можно прозвонить электродвигатель на стенде и проверить электродвигатель под нагрузкой, а также определить, нужен ли ремонт или замена.

Практические ориентиры

Для трехфазной машины все обмотки должны давать близкие значения. Для однофазной модели рабочая обмотка и пусковая обмотка отличаются: одна отвечает за длительную работу, другая помогает выйти на обороты. У коллекторного узла смотрят якорные обмотки и ламели. Когда двигатель после сборки шумит, диагностика начинается заново: мультиметр, клеммы, обмотка, затем механика. Контроль выявляет повреждение до старта: электродвигатель и двигатель не получают лишнюю нагрузку; обмотка остаётся под контролем.

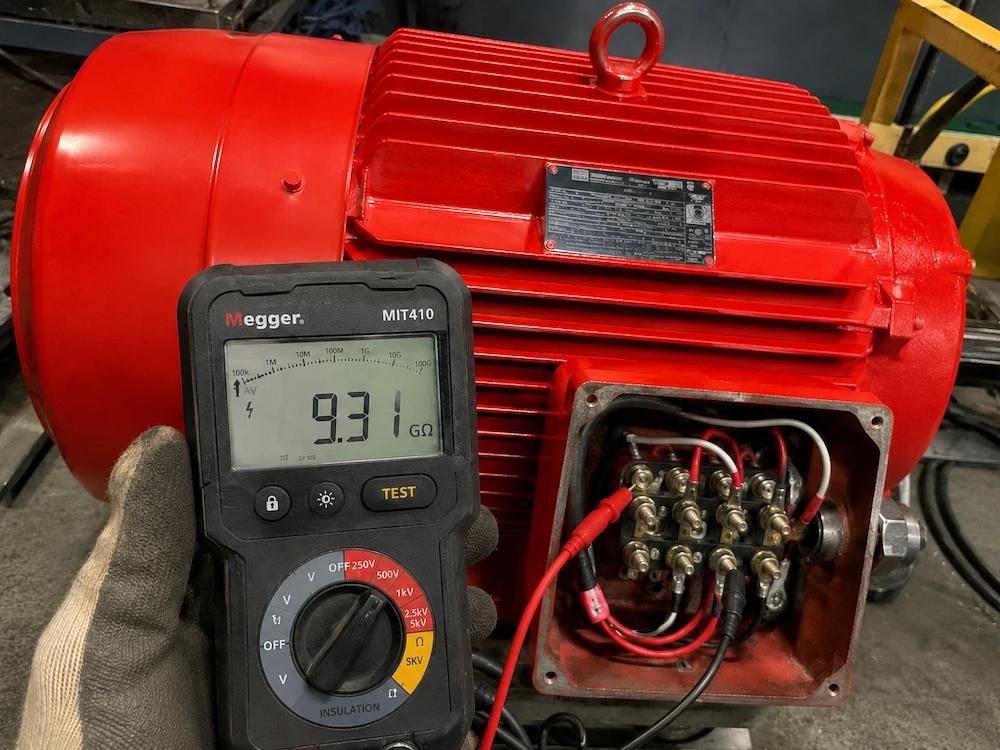

Проверка мультиметром или мегаомметром

Итог

Мультиметр не заменяет стенд, но помогает понять состояние цепей. Грамотная проверка электродвигателя мультиметром снижает риск аварии, а повторная проверка и измерение после сборки подтверждают, что двигатель готов к работе. Как правило, этого достаточно, чтобы увидеть большинство электрических неисправностей и не запускать электродвигатель с дефектом.
