Измерение сопротивления обмоток трехфазного двигателя

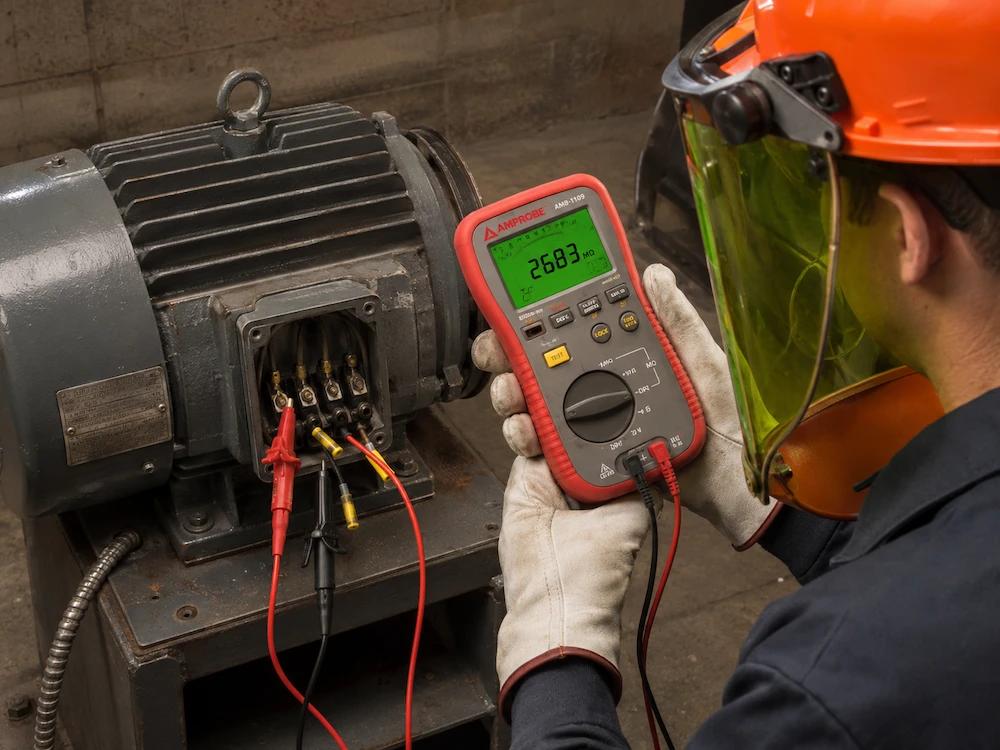

Перед диагностикой питание отключают, а двигатель фиксируют в безопасном положении. Нельзя начинать замеры, пока на клеммах остается риск остаточного заряда или подключена автоматика. С клеммной коробки снимают крышку, очищают контакты и находят маркировку U, V, W. Если перемычки стоят для звезды или треугольника, их временно снимают: так параметры каждой цепи оцениваются точнее.

Что показывает проверка

Замер нужен, чтобы увидеть обрыв, слабое соединение или межвитковое замыкание. Трехфазный двигатель исправен, когда сопротивление между парами близко по величине. Сильный разброс говорит о дефекте: одна обмотка может быть повреждена, а в другой обмотке возможен локальный перегрев. Если прибор показывает бесконечность, значит цепь разорвана. Почти нулевое сопротивление указывает на короткое замыкание.

Далее выбирают режим Ом. Цифровой мультиметр обычно не требует калибровки, а стрелочный мультиметр перед работой сводят на ноль. Прибор применяют только без питания. Если нужна точная оценка изоляции, лучше брать мегаомметр, но первичная диагностика возможна обычным тестером.

Порядок действий

1. Отключите двигатель от сети и убедитесь в отсутствии опасного потенциала.
2. Определите выводов, которые относятся к статору, и проверьте каждый вывод..
3. Переведите омметр на малый предел и замкните щупы для контроля нуля.
4. Выполните измерения попарно: U-V, V-W и U-W.
5. Запишите результат и сравните значения по фазам.
6. При необходимости повторите измерение после остывания корпуса.

Для низкоомных машин лучше использовать мостовой метод или прибор с компенсацией щупов. Обычный тестер может давать заметную погрешность, особенно если мощность двигателя высокая и сопротивление находится в долях ома.

Как оценить результат

У исправной машины обмотки дают близкие показания. Допустимое отличие зависит от класса и мощности, но для первичной проверки ориентируются на 2–5%. Если одна фаза отличается сильнее, двигатель нельзя запускать под нагрузкой. В журнал заносят три значения, температуру корпуса и схему соединения. Для фазы с отклонением повторно фиксируют сопротивление после проверки работы контакта. Для сравнения удобно считать среднее сопротивления и отклонение каждого канала; дополнительно запись по обмоткам ведут в одной таблице.

Температура и повторяемость

Температура влияет на показания меди, поэтому результаты разных дней сравнивают только при близких условиях. Если двигатель только остановлен, ему дают остыть. Для крупной машины сопротивления уточняют несколько раз, а затем берут среднее. Такой подход помогает отделить дефект в обмотках от ошибки контакта щупов.

Проверка изоляции

Омметр не заменяет мегаомметр. После оценки цепей проверяют, нет ли связи между обмоткой и корпусом. Исправная изоляция показывает мегомы, а низкое значение означает опасность пробоя. В таком случае электродвигатель выводят из эксплуатации, потому что дальнейшая работа приведет к аварии.

Итог

Проверка сопротивления обмоток помогает быстро оценить состояние статора и не допустить пуск неисправной машины. Главное — обесточить схему, проверить каждый вывод, сравнить показания, учитывать температуру и при пробном старте выполнить контроль тока.
