Условное обозначение:

1. Модель редуктора, 2-число ступеней.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5.  Исполнение, быстроходного/тихоходного вала
     (Цвх - цилиндрический конец входного вала
      Квх - конический конец входного вала
      Цвых - цилиндрический конец выходного вала
      Квых - конический конец выходного вала
      Пшл - с полым шлицевым выходным валом
      Пшп- с полым выходным валом со шпоночным пазом).

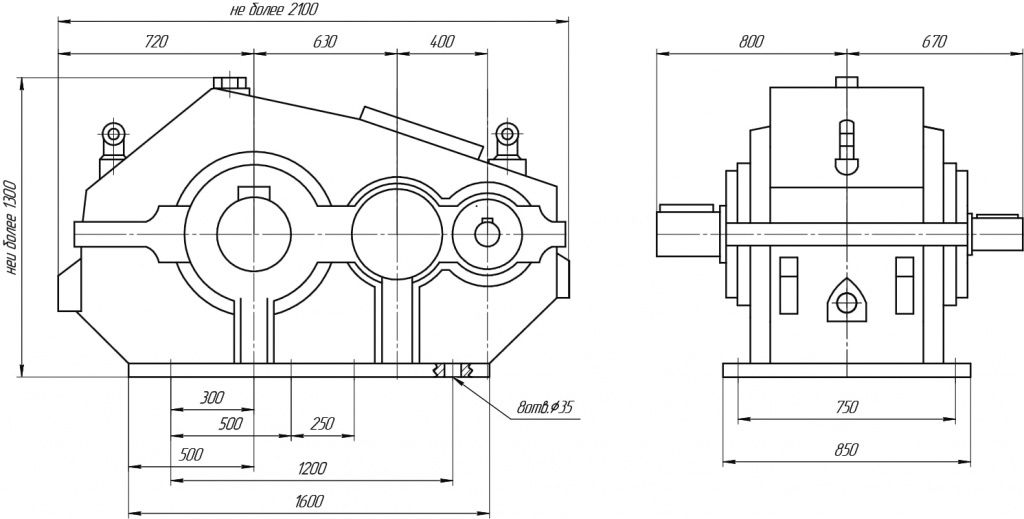

Габаритные и присоединительные размеры

Размеры валов

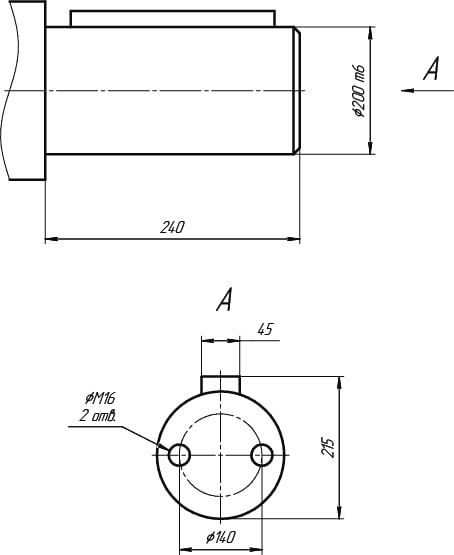

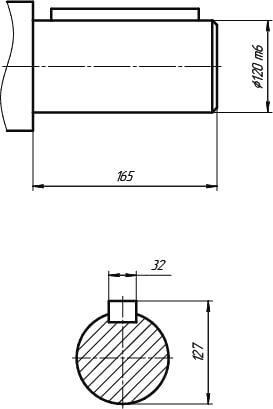

           Входной цилиндрический вал                                                 Выходной цилиндрический вал



Таблица подбора редуктора

Номинальные передаточные отношения,i	Номинальная частота вращения быстроходного  вала, об/мин	Номинальный крутящий момент на тихоходном валу, Нxм	Масса, кг
8; 10; 12,5; 16; 20; 22,4; 25; 28; 31,5; 40	1000; 1500	54000 ¸ 63000	1200

Варианты сборки
