Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000, РМ-250 цилиндрические двухступенчатые горизонтальные общемашиностроительного применения предназначены для увеличения крутящего момента и уменьшения частоты вращения.

ООО ПТЦ ПРИВОД осуществляет поставки в любые регионы России. По вопросам заказа и уточнения цены, а также ремонта, модернизации редуктора РМ обращайтесь к нашим менеджерам по тел. 8 (800) 2000-220.

Цена по запросу

Описание
Характеристики

Редуктор РМ-500 общемашиностроительного применения предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условное обозначение РМ-500 при заказе: редуктор РМ-500 -31,5-12-У2 означает, что редуктор типа РМ, с межосевым расстоянием 500, номинальным передаточным числом 31,5, вариантом сборки 12, климатическим исполнением У.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

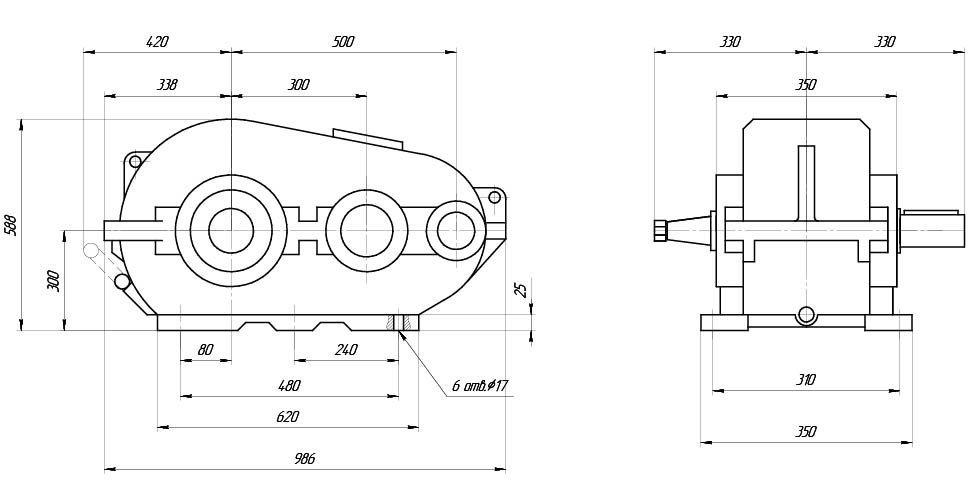

Габаритные и присоединительные размеры:

РМ-500

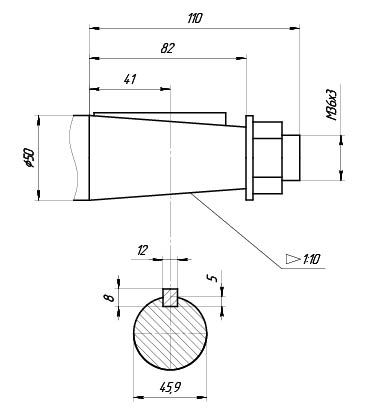

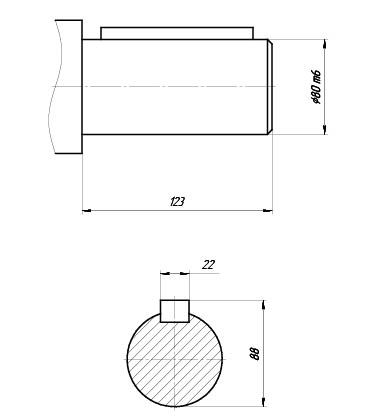

Исполнение входного вала (конический) Исполнение выходного вала (цилиндрический)

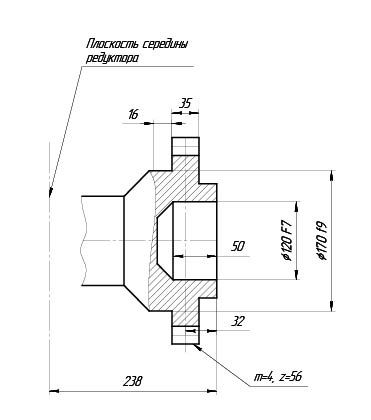

Исполнение выходного вала (зубчатая полумуфта)

Таблица подбора редуктора

Передаточное число	Номинальное	8	10	12,5	16	20	22,4	31,5	40	50
Частота вращения, об/мин	Режим работы	Допускаемый крутящий момент на выходном валу редуктора, Нм
600	Особо легкий	9304	10712	11875	12540	13051	13194	13292	13113	14230
	ПВ-15%	5766	6180	6642	7022	7341	7805	7423	7100	7193
	ПВ-25%	4980	5439	5837	6144	6460	6541	6470	6205	6265
	ПВ-40%	4259	4532	4931	5141	5481	5575	5467	5245	5336
	ПВ-100%	2320	2324	2315	2332	2153	2156	2157	2047	2166
750	Особо легкий	8597	9888	10949	12239	12920	13082	13442	14072	13921
	ПВ-15%	5137	5669	5958	6220	7178	7284	6982	7062	7177
	ПВ-25%	4456	4878	5153	5417	6264	6244	6059	6141	6249
	ПВ-40%	3774	4153	4347	4615	5325	5382	5136	5219	5321
	ПВ-100%	2317	2320	2319	2307	2166	2170	2167	1945	2042
1000	Особо легкий	7627	8900	10023	11286	12529	12710	13091	13624	13689
	ПВ-15%	4128	4796	5193	5342	6166	6244	7223	6946	6775
	ПВ-25%	3617	4153	4529	4665	5383	5463	5447	6025	5893
	ПВ-40%	3067	3510	3864	3912	4503	4527	4635	5143	5012
	ПВ-100%	2107	2324	2319	2317	2153	2163	2167	1996	1995
1250	Особо легкий	6856	8069	9178	10353	12685	12309	12760	13509	13550
	ПВ-15%	3586	4114	4589	4815	5622	5619	5537	6601	6274
	ПВ-25%	3114	3520	4009	4213	4855	4906	4936	5680	5457
	ПВ-40%	2642	3006	3381	3551	3994	4192	4165	4820	4640
	ПВ-100%	2170	2096	2319	2323	2161	2159	2167	1996	2005
1500	Особо легкий	5897	7317	8373	9630	11746	12041	12640	13305	13302
	ПВ-15%	3171	3626	4025	4364	5220	5500	5216	5885	5816
	ПВ-25%	2752	3131	3502	3812	4503	4757	4514	5117	5043
	ПВ-40%	2333	2670	2979	3210	3785	4014	3852	4350	4300
	ПВ-100%	2097	2110	2013	2307	2166	2170	2167	1996	1980
