Цилиндрические горизонтальные редукторы РМ (РМ-750)

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000, РМ-250 цилиндрические двухступенчатые горизонтальные общемашиностроительного применения предназначены для увеличения крутящего момента и уменьшения частоты вращения.

ООО ПТЦ ПРИВОД осуществляет поставки в любые регионы России. По вопросам заказа и уточнения цены, а также ремонта, модернизации редуктора РМ обращайтесь к нашим менеджерам по тел. 8 (800) 2000-220.

Цена по запросу

Описание
Характеристики

Редуктор РМ-750 двухступенчатый горизонтальный цилиндрический используется для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редуктора РМ-750

температура внешней среды от минус 40^о до плюс 50^оС;
повышенная запыленность, неагрессивная среда;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками, вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

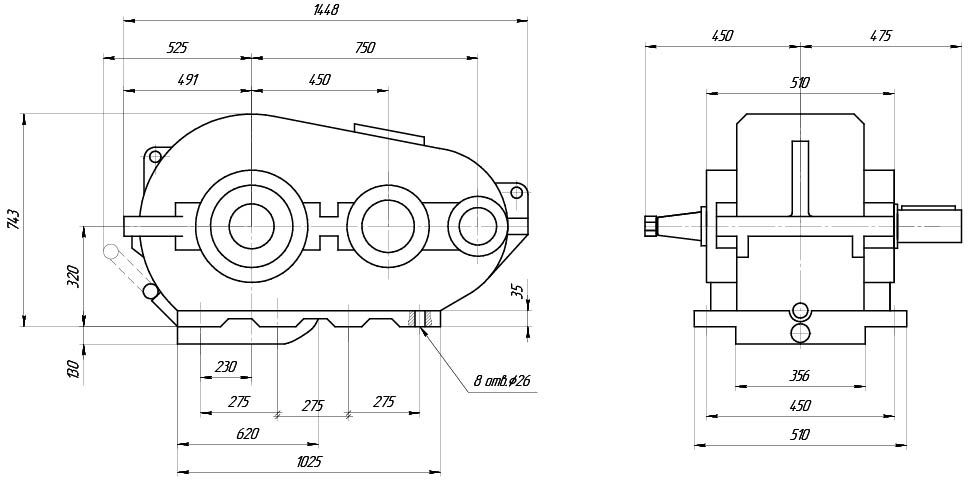

Габаритные и присоединительные размеры:

РМ-750

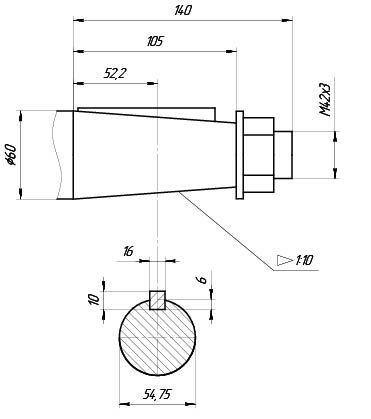

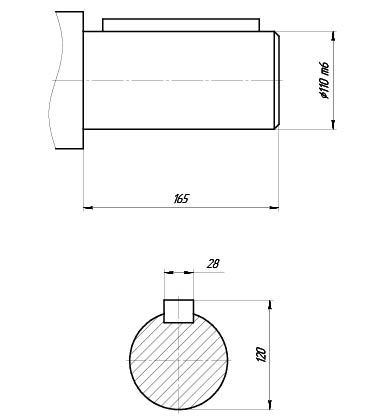

Исполнение входного вала (конический) Исполнение выходного вала (цилиндрический)

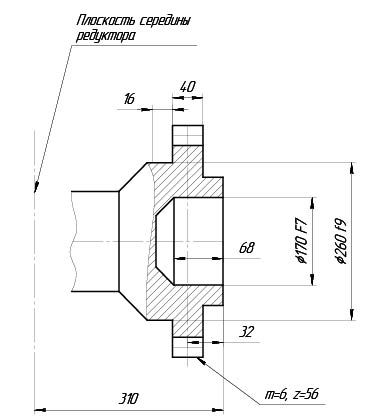

Исполнение выходного вала (зубчатая полумуфта)

Таблица подбора редуктора

Передаточное число	Номинальное	8	10	12,5	16	20	22,4	31,5	40	50
Частота вращения, об/мин	Режим работы	Допускаемый крутящий момент на выходном валу редуктора, Нм
600	Особо легкий	26865	31148	35021	39374	42741	43483	44641	46694	49497
	ПВ-15%	19788	21260	23146	24076	25449	26016	25581	24626	24749
	ПВ-25%	17167	18458	20127	21067	22186	22671	22070	21428	21655
	ПВ-40%	14546	15657	17108	17806	18924	19326	18809	18230	18175
	ПВ-100%	7863	7828	7850	7900	7341	7247	7273	7036	7347
750	Особо легкий	24637	28347	32203	36515	41501	42517	44139	46054	46404
	ПВ-15%	17613	19381	20449	21468	24796	24975	24076	24306	24749
	ПВ-25%	15307	16876	17712	18659	21664	21704	20866	20980	21346
	ПВ-40%	13000	14371	15136	15850	18271	18434	17856	17910	18258
	ПВ-100%	7129	7911	7809	7825	7308	7284	7303	6703	6806
1000	Особо легкий	-	24721	28379	32352	40131	40807	42434	44519	45476
	ПВ-15%	-	16612	17994	18358	21142	21630	21668	23795	23666
	ПВ-25%	-	14437	15699	15950	18402	18954	18960	20724	20418
	ПВ-40%	-	12262	13284	13543	15661	16055	15950	17654	17169
	ПВ-100%	-	7120	7125	7825	7341	7805	7163	6716	6729
1250	Особо легкий	-	-	25119	28891	36020	39246	41411	43905	44176
	ПВ-15%	-	-	15651	16612	19263	19445	19261	22413	21531
	ПВ-25%	-	-	13719	14446	16914	16947	16853	19650	18933
	ПВ-40%	-	-	11593	12279	14408	14271	14205	16579	15963
	ПВ-100%	-	-	7149	7102	7282	7314	7343	6755	6719
1500	Особо легкий	-	-	-	26584	33279	36422	40127	42216	43620
	ПВ-15%	-	-	-	15048	17619	17839	17255	20213	20108
	ПВ-25%	-	-	-	13041	15400	15461	15048	17654	17324
	ПВ-40%	-	-	-	11135	13051	13231	12640	15096	14849
	ПВ-100%	-	-	-	7123	7308	7136	7323	6780	6651
