Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Чтобы сделать заказ на редуктор РЦД необходимо указать модель, исполнение и передаточное число. Отправьте заявку на оборудование в свободной форме на эл. почту privod58@gmail.com, менеджеру через онлайн-чат или через подберите редуктор с помощью конфигуратора на сайте. Цилиндрический редуктор серии РЦД можно купить в любом из региональных представительств завода. Осуществляем доставку техники по России и СНГ.

Цена по запросу

Описание
Характеристики

Редуктор РЦД-400 цилиндрический двухступенчатый горизонтальный общемашиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения цилиндрического редуктора РЦД 400

работа длительная или с периодическими остановками;
нагрузка постоянная и переменная, одного направления и реверсивная;
вращение валов в любую сторону;
температура внешней среды от минус 40^oC до плюс 50^oС;
частота вращения входного вала не должна превышать 1500 об/мин.;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Заказать и купить редуктор из каталога (редуктор цилиндрический РЦД - 400) можно по телефону 8-800-2000-220.

Характеристики

Условное обозначение

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

Размеры валов

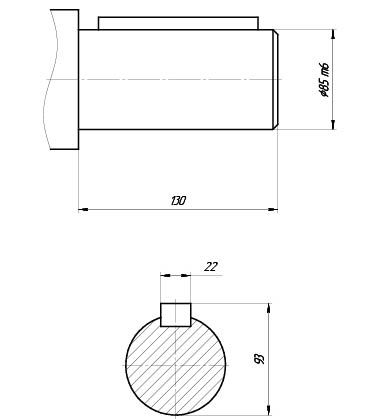

Входной конический вал Выходной цилиндрический вал

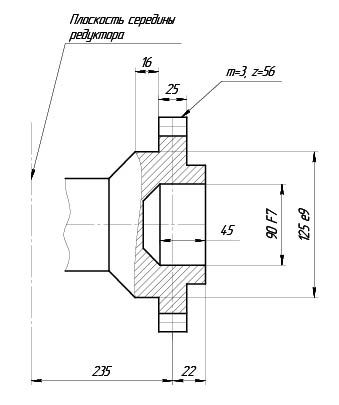

Выходной вал в виде зубчатой полумуфты

РЦД-400-выходной вал в виде зубчатой муфты.jpg

Таблица подбора мотор-редуктора

Типоразмер редуктора			РЦД-400
Номинальное передаточное отношение			10	16	20	25	31,5	40
Номинальный крутящий момент на тихоходном валу, Т, Нxм	режим работы	Средний (С), ПВ 25%	2580	2550	2820	3050	2890	3100
		Тяжелый (Т), ПВ 40%	2300	2020	2160		2020	2200
		Непрерывный (Н), ПВ 100%	2300	2020	2160	2110	2000	1990
Номинальная частота вращения быстроходного вала, с^-1 (об/мин)			25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала Fб, Н			2000
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н			13800
Масса, кг			287
Ориентировочный объем масла, л.			8,4
