Цилиндрические горизонтальные трёхступенчатые редукторы

Назначение редуктора Ц3У, 1Ц3Н

Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения, тип Ц3У-315Н, Ц3У-355Н, Ц3У-400Н, 1Ц3Н-450, 1Ц3Н-500 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Цена по запросу

Описание
Характеристики

Редуктор 1Ц3Н 500 используется в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Условия эксплуатации редуктора 1Ц3Н-500

работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками,
вращение валов в любую сторону;
неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³;
климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
работа длительная до 24 ч. в сутки или с периодическими остановками;
нагрузка одного направления и реверсивная;

Условное обозначение редуктора 1Ц3Н-500 при заказе

Редуктор 1Ц3Н - 500-100-12ЦК-У3, означает, что редуктор типа1Ц3Н, с межосевым расстоянием тихоходной ступени 500, передаточным числом 100, вариант сборки 12, с цилиндрическим концом быстроходного вала (ЦК) и коническим концом тихоходного вала (К), климатическим исполнением и категорией размещения УЗ.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.

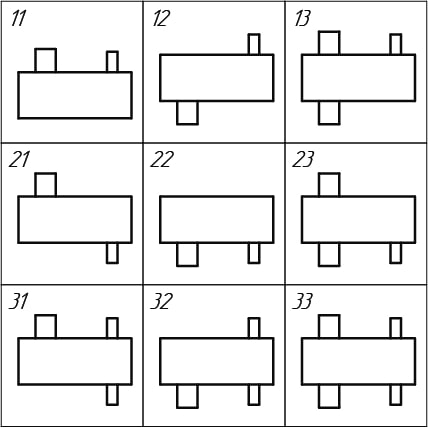

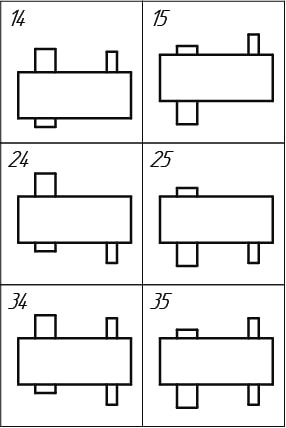

4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры

Размеры валов

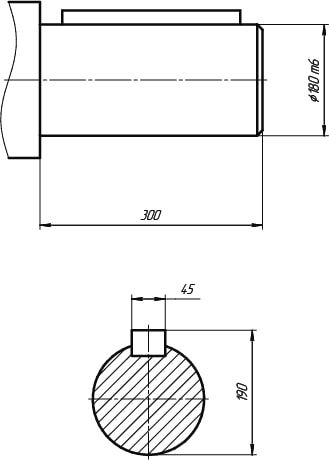

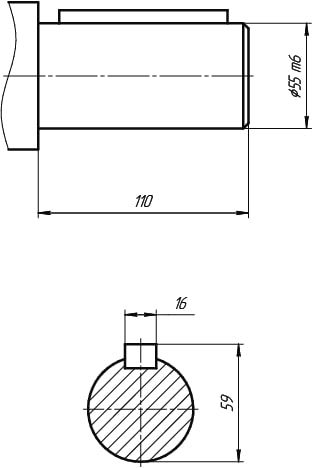

Входной цилиндрический вал Выходной цилиндрический вал

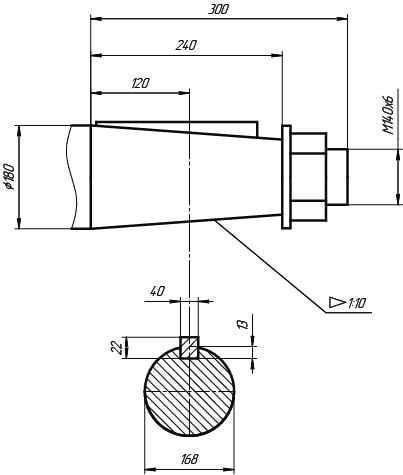

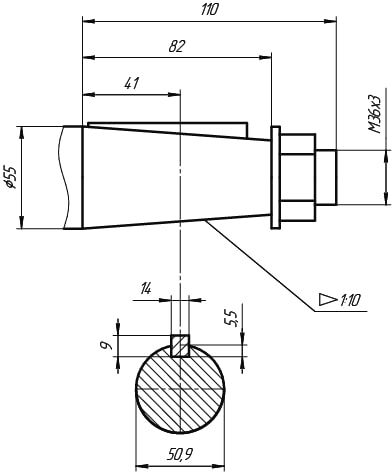

Входной конический вал Выходной конический вал

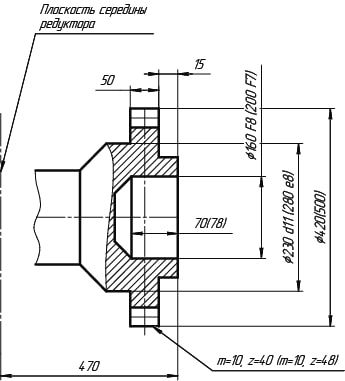

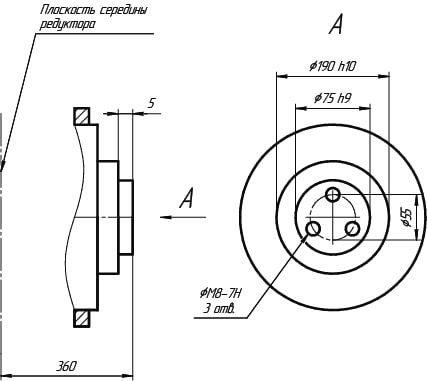

Выходной вал в виде зубчатой полумуфты Выходной вал для присоединения приборов и автоматики

Таблица подбора редуктора

Основные технические характеристики редукторов
Наименование технических характеристик		редуктор 1Ц3Н 500
Передаточные числа		31,5; 40; 50; 63; 80; 100; 125; 160; 200
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу	5000
	на тихоходном валу	100000
	на т/х валу в виде зубчатой муфты	140000
Номинальный крутящий момент на тихоходном валу, Н.м		56000
КПД		0,96
Масса, кг		2300
