Редукторы ГПШ 400, ГПШ 500 специальные крановые
Цилиндрические горизонтальные двухступенчатые редукторы
Редукторы ГПШ-400 (Р-400), ГПШ-500 (Р-500) специальные крановые цилиндрические двухступенчатые предназначены для использования в приводах механизмов передвижения грузоподъемных кранов и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения редукторов ГПШ
- вращение валов в обе стороны;
- температура внешней среды от -40°С до +50°С;
- неагрессивная среда, умеренные запыленность и влажность;
- скорость вращения быстроходного вала не более 1000 об/мин;
- эксплуатация в макроклиматических районах с умеренным (У), сухим и влажным тропическим (Т) климатом, категории размещения 2 по ГОСТ I5150-69
Габарит
Цена по запросу
Технические характеристики
Условное обозначение
1. Модель редуктора.
2. Габарит редуктора.(М- означает модернизированный редуктор, что позволяет увеличить долговечность работы редуктора).
3. Передаточное число.
4. Вариант сборки.
2. Габарит редуктора.(М- означает модернизированный редуктор, что позволяет увеличить долговечность работы редуктора).
3. Передаточное число.
4. Вариант сборки.

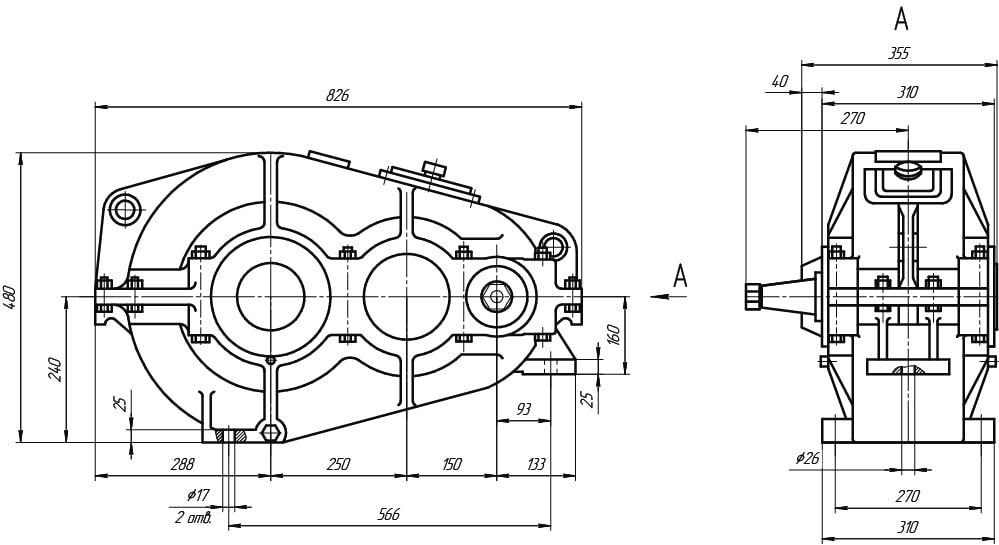

Габаритные и присоединительные размеры
Размеры валов
Входной конический вал Выходной полый вал
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Н*м |
| ГПШ-400 | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 | 1000 | до 16,3 |
| 1500 | до 19,2 |

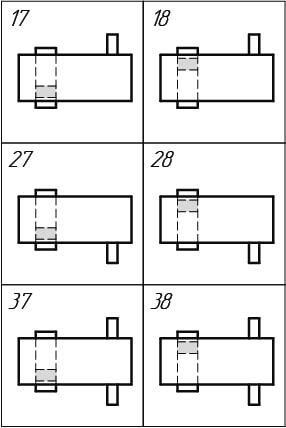

Варианты сборки
