Цилиндрические горизонтальные редукторы РМ

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000, РМ-250 цилиндрические двухступенчатые горизонтальные общемашиностроительного применения предназначены для увеличения крутящего момента и уменьшения частоты вращения.

ООО ПТЦ ПРИВОД осуществляет поставки в любые регионы России. По вопросам заказа и уточнения цены, а также ремонта, модернизации редуктора РМ обращайтесь к нашим менеджерам по тел. 8 (800) 2000-220.

Габарит

РМ-250

РМ-350

РМ-400

РМ-500

РМ-650

РМ-750

РМ-850

РМ-1000

Цена по запросу

Описание
Технические характеристики

Редуктор РМ-250 горизонтальный цилиндрический двухступенчатый общемашиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редуктора РМ-250

нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками, вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40^o до плюс 50^oС;
повышенная запыленность, неагрессивная среда;
климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.

ООО ПТЦ ПРИВОД осуществляет поставки в любой регион России и по СНГ. По вопросам производства, ремонта, модернизации редуктора РМ-250 обращайтесь к менеджерам по телефону 8 (800) 2000-220.

Технические характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

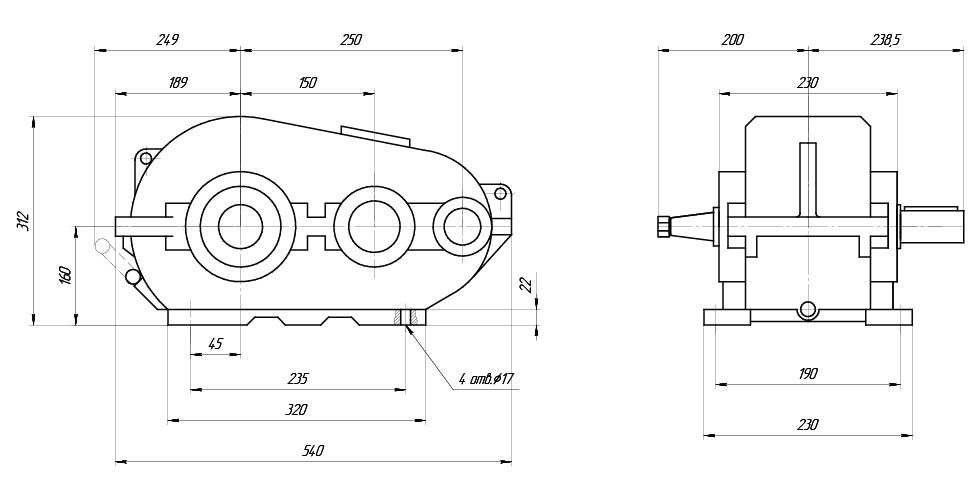

Габаритные и присоединительные размеры:

РМ-250

Исполнение входного вала (конический) Исполнение выходного вала (цилиндрический)

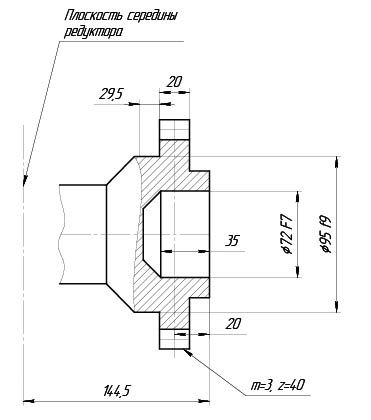

Исполнение выходного вала (зубчатая полумуфта)

Таблица подбора редуктора

Передаточное число	Номинальное	8	10	12,5	16	20	22,4	31,5	40	50
Частота вращения, об/мин	Режим работы	Допускаемый крутящий момент на выходном валу редуктора, Нм
600	Особо легкий	1389	1549	1650	1655	1729	1747	1756	1791	1779
	ПВ-15%	734	791	865	903	946	929	903	895	928
	ПВ-25%	642	692	745	777	816	818	802	768	773
	ПВ-40%	550	593	624	652	685	706	702	640	657
	ПВ-100%	288	297	302	301	277	279	276	256	271
750	Особо легкий	1323	1492	1610	1628	1723	1693	1724	1792	1795
	ПВ-15%	651	726	741	804	940	921	882	870	928
	ПВ-25%	567	634	644	704	809	802	762	768	805
	ПВ-40%	473	528	547	603	679	683	642	666	681
	ПВ-100%	294	290	290	281	261	267	281	256	248
1000	Особо легкий	1240	1406	1549	1590	1705	1672	1716	1766	1670
	ПВ-15%	537	614	666	690	784	803	783	922	835
	ПВ-25%	466	535	581	600	686	691	692	806	742
	ПВ-40%	395	455	496	510	588	647	602	691	650
	ПВ-100%	296	297	290	300	274	268	271	250	255
1250	Особо легкий	1147	1311	1474	1560	1664	1638	1711	1781	1781
	ПВ-15%	466	514	592	624	722	712	723	798	816
	ПВ-25%	403	450	514	540	628	623	627	706	705
	ПВ-40%	340	387	437	456	534	534	530	614	594
	ПВ-100%	296	292	301	288	267	267	265	246	260
1500	Особо легкий	1056	1241	1401	1530	1598	1624	1688	1741	1761
	ПВ-15%	400	462	559	550	668	641	623	742	742
	ПВ-25%	348	403	446	480	576	551	543	640	649
	ПВ-40%	296	343	381	410	485	462	462	538	556
	ПВ-100%	291	297	308	300	262	268	271	243	247

Цилиндрические горизонтальные редукторы РМ

Условия применения редуктора РМ-250

Технические характеристики

Условное обозначение:

Габаритные и присоединительные размеры:

РМ-250

Исполнение входного вала (конический) Исполнение выходного вала (цилиндрический)

Исполнение выходного вала (зубчатая полумуфта)

Таблица подбора редуктора

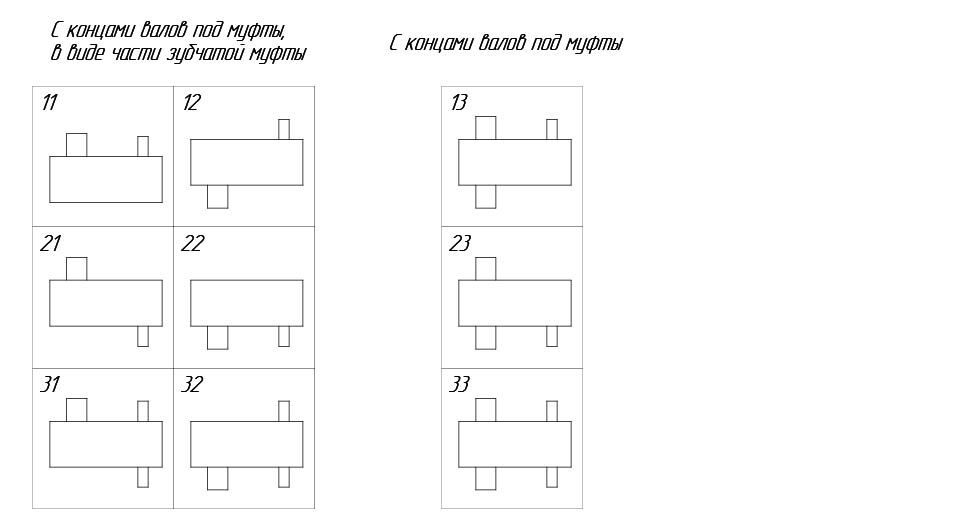

Варианты сборки
