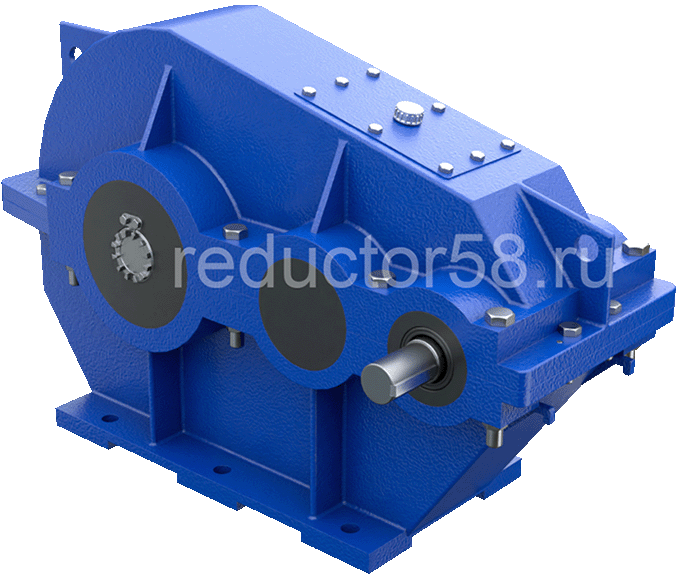

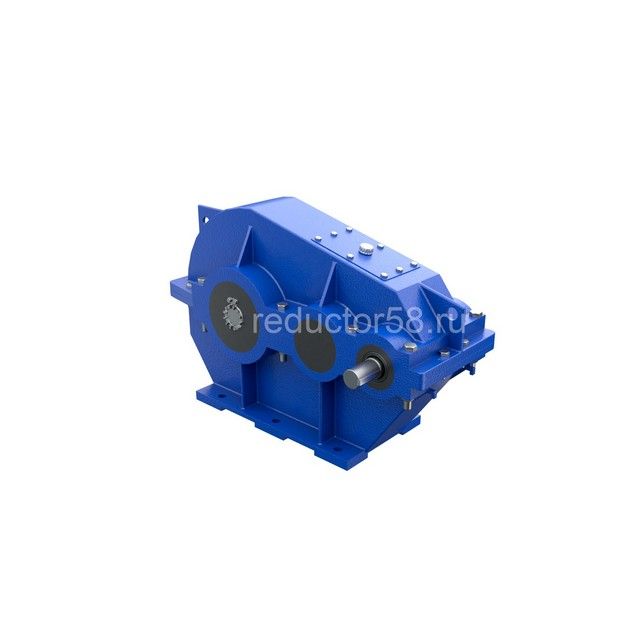

Редукторы ЦДНД-315, ЦДНД-400
Цилиндрические горизонтальные двухступенчатые редукторы
Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова, тип ЦДНД-315, ЦДНД-400 используются в приводах различных машин и механизмов, применяемых в угольной промышленности, для изменения крутящих моментов и частоты вращения.
Условия эксплуатации
- Работа длительная до 24 часов в сутки или с периодическими остановками;
- Работа в непрерывном и повторно-кратковременном режимах, т.е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- Вращение валов в любую сторону;
- Не агрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10мг/м3;
- Климатические исполнения – У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150.
Габарит
Цена по запросу
Технические характеристики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.

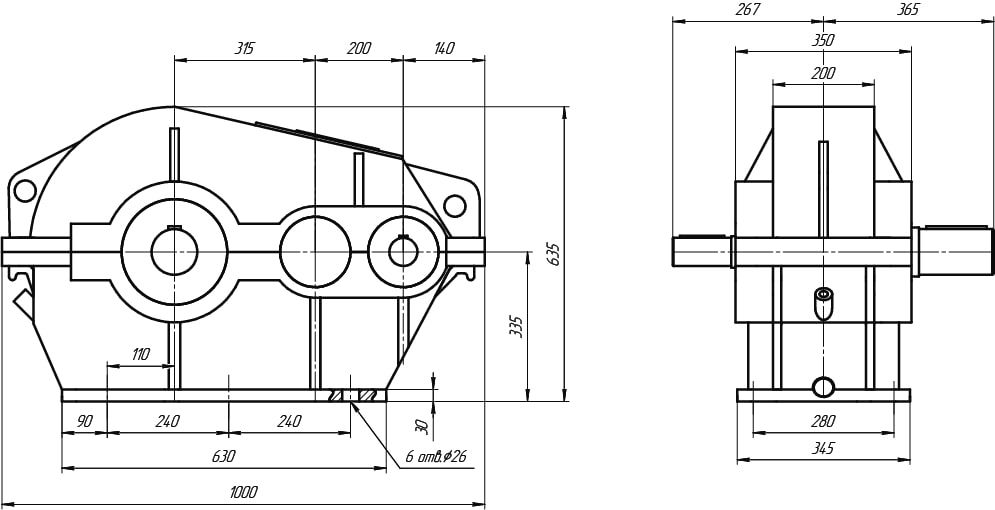

Габаритные и присоединительные размеры
Размеры валов

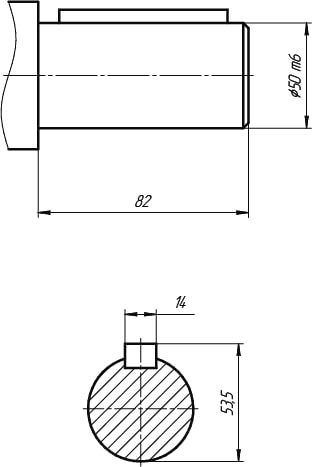

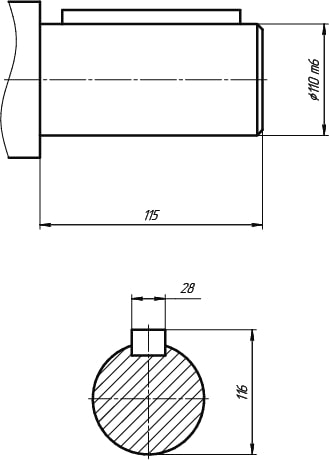

Входной цилиндрический вал Выходной цилиндрический вал
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число, u | Ном.крутящий момент Мт, Н*м | Ном.частота вращ-я быстроходного вала, с-1(об/мин) | Ном..радиальная консольная нагрузка, Н | AwT | AwБ | Масса редуктора, кг |
| ЦДНД-315 | 12.5, 20, 31.5, 40 | 7000 | 12,5(750); 16,6 (1000); 25 (1500) | 30000 | 315 | 200 | 424 |

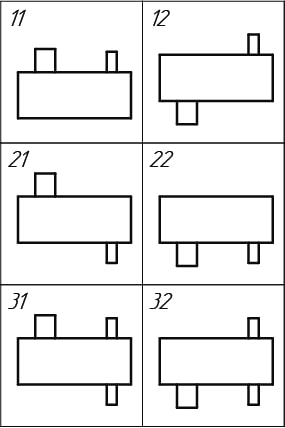

Варианты сборки редукторов ЦДН - 630 цилиндрических горизонтальных двухступенчатых
