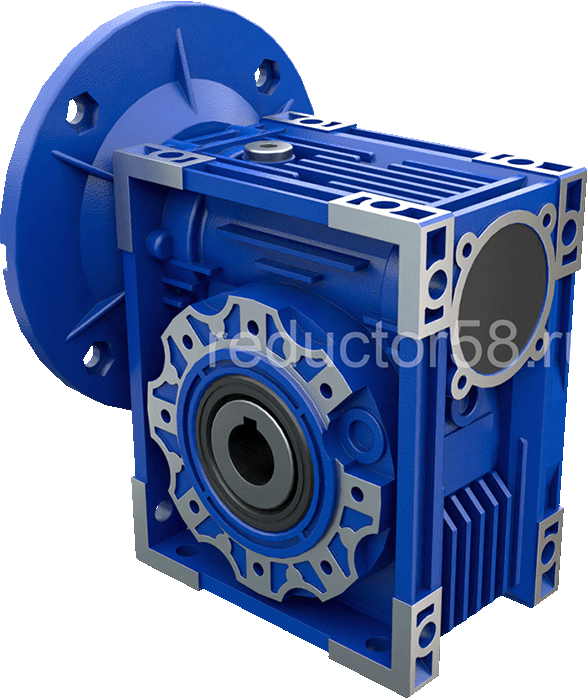

Червячные одноступенчатые редукторы UD-RV

Червячные редукторы
Габарит
Цена по запросу

Технические характеристики

Условное обозначение:

UD-RV025 условное обозначение.png
1. Модель редуктора (UD-RV- с присоединительным фланцем под электродвигатель,
    RV-E- дополнительный входной цельный вал).
2. Габарит редуктора.
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                   250- наружный диаметр входного фланца редуктора (мм).
5. Фланец на выходном валу редуктора (FA;FB;FC;FD;FE).
6. Исполнение с выходным валом (SS1;SS2;DS).
7. Исполнение с реактивной штангой (А1;А2).
8. Монтажное положение (В3;В6;В7;В8;V5;V6).

Основные технические данные:

  • Модель: UD-RV025 (аналог NMRV)
  • Размер: 25
  • Передаточное отношение: "i" = 5 - 100
  • Усредненный номинальный момент (Нм): 8
  • Усредненная дополнительная радиальная нагрузка: 450 Н
  • Редукторы 25 габарита изготовлены из литого алюминиевого сплава
  • Редукторы из алюминия поставляются в комплекте с синтетическим маслом и позволяют устанавливать в любой монтажной позиции, при этом нет необходимости изменять количества смазки.
  • Червячное колесо из специального износоустойчивого сплава высокооловянистой бронзы Бр 010Ф1. Червячный вал из конструкционной легированной стали. Сталь, проходя термическую и финишную обработку, приобретает твердость зуба от 56 до 60HRC. Толщина слоя цементации от 0,3 до 0,5 мм после точной шлифовальной обработки.
  • Окраска поверхностей. Корпус из алюминиевого сплава :
    1. Дробеструйная специальная антисептическая обработка поверхности алюминиевого сплава;
    2. После фосфатирования наносится краска RAL5010, цвет – синий.
  • Вес редуктора: 1,3 кг

Габаритные и присоединительные размеры

UD-RV-025 (вес без мотора 0,7 кг)

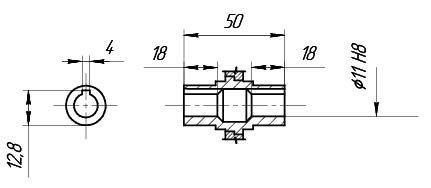

Выходные валы

Исполнение выходного вала

Полый


UD-RV-025 VAL.jpg


Исполнение выходного фланца FA


Реактивная штанга


K1 G KG KH R
70 14 17.5 8 15



Варианты сборки (монтажные положения) UD-RV025 (NMRV 25)


С реактивной штангой




С выходным фланцем




С выходным валом



Таблица подбора редуктора

Мощ­ность двигателя, кВт Час­то­та вра­ще­ния вых. вала, об/мин, n2, 1/мин Кру­тя­щий мо­ме­нт, Нм Сер­вис-­фактор fs Пе­ре­да­точ­ное чис­ло i Тип мотор-­ре­дук­то­ра Дви­га­тель IEC Ра­диаль­ная наг­руз­ка, Fr2
0.06

UDM 50A4
AIS 56A4
AИР 50А4
186.7 2.6 4.2 7.5 UD-RV025 UDM 50A4
AIS 56A4
АИР 50А4
503
140.0 3.4 3.5 10 553
93.3 4.9 2.5 15 633
70.0 6.2 2.0 20 697
56 7.5 1.8 25 751
46.7 8.3 1.6 30 798
35.0 10 1.3 40 878
28.0 12 0.9 50 946
23.3 14 0.7 60 1006
180.0 2.7 4.8 5 UD-RV025 63А6 509
120.0 4.0 3.2 7.5 583
90.0 5.2 2.7 10 641
60.0 7.4 1.9 15 734
45.0 9.3 1.4 20 808
30.0 12 1.2 30 925
22.5 15 0.9 40 1018
18.0 18 0.7 50 1096
0.09

UDM 50A2
AIS 56A2
АИР 50А2

UDM 50B4
AIS 56B4
АИР 50В4
373.3 2.0   7.5 UD-RV025 UDM 50A2
AIS 56A2
АИР 50А2
399
280 2.6   10 439
186.7 3.8   15 503
140 4.9   20 553
112 5.9   25 590
93.3 6.7   30 633
70 8.5   40 697
56 10.0   50 751
186.7 3.9 2.8 7.5 UD-RV025 UDM 50B4
AIS 56B4
АИР 50В4
503
140.0 5.1 2.4 10 553
93.3 7.3 1.6 15 633
70.0 9.3 1.3 20 697
56 11 1.2 25 751
46.7 13 1.1 30 798
35.0 16 0.9 40 878
0.12

UDM 50B2
AIS 56B2
АИР 50В2

UDM 50A4
AIS 63A4
АИР 56А4
373.3 2.7 3 7.5 UD-RV025 UDM 50B2
AIS 56B2
АИР 50В2

280 3.5 2.6 10
186.7 5.1 1.8 15
140 6.5 1.4 20
112 7.9 1.1 25
93.3 9.0 1 30
70 11 0.8 40


Комплектующие

1. Защитный кожух

Защитный кожух для NMRV.jpg


2. Боковой фланец

FA
Фланец FA.jpg


3. Цельный выходной вал

выходной цельный вал двусторонний.jpg    выходной цельный вал односторонний.jpg



4. Реактивная штанга


Реактивная штанга.jpg




5. Другие комплектующие


  • Термостойкие сальники
  • Три вида смазок: для работы при низких температурах, для работы при высоких температурах и подходящая для пищевой промышленности.
