Мотор-редуктор МВз волновой зубчатый
Волновая передача – один из видов исполнения зубчатой, открытый в 1959 году американцем У. Массером, – стала в свое время прорывом в инженерных технологиях. Она обеспечила новый уровень точности движения рабочих механизмов техники при переходе на более плавное вращение.
Эта зубчатая передача лежит в основе работы зубчатого мотор-редуктора (что и определило второе название). Он, как и другие типы моторных редукторов, объединяет в одном блоке редукторную установку с мотором.
За счет деформации гибкого колеса так, чтобы между его зубьями и зубьями жесткого колеса – образовались 2 области контакта, происходит вращательное движение внутренней части, из-за разности количества зубьев внешней и внутренней втулки (у первой их больше) ведомый механизм увеличивает силу в каждом звене и переводит её в кинетическую, обеспечивая плавность хода механизма и кинематическую точность.
Волновой редуктор купить в компании ПТЦ "Привод" по оптимальной цене в любом количестве и с гарантиями надежности, долговечности службы.
Технические характеристики
Условное обозначение:
1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Конструктивное исполнение по способу монтажа.
5. Дополнительные опции.
Сфера эффективного использования волновых мотор-редуктор
Сфера обоснованного использования волнового зубчатого редуктора довольно обширна, этот класс редукторов используется повсеместно, где требуется особо высокая точность и предельно плавный ход механизма, а именно:
- в обеспечении эффективной работы роботизированной техники;
- комплектации манипуляторов;
- в высокотехнологичных отраслях.
Мотор-редуктор волновой активно эксплуатируется в ракетной, перевозочной (в том числе, авиационной), машиностроительной отраслях. Они незаменимы в качестве базовых редукторов для работы оборудования в условиях агрессивных сред (химическая, фармацевтическая промышленность). ООО ПТЦ "Привод" предлагает купить волновой редуктор высокого качества с доставкой по всей России и СНГ.
Мотор-редуктор волновой МВЗ - условия эксплуатации
- Нагрузка постоянная и переменная по величине (в пределах допускаемого крутящего момента) и направлению;
- Работа длительная и с периодическими остановками;
- Вращение выходного вала в любую сторону;
- Запыленность воздуха не более 10 mg/m3;
- Высота над уровнем моря 1000м;
- Климатическое исполнение У(N)(умеренный климат), категория размещения 3 (эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45 до +40 °С, или Т (тропический климат), категория размещения 2(эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10 до +45°С).

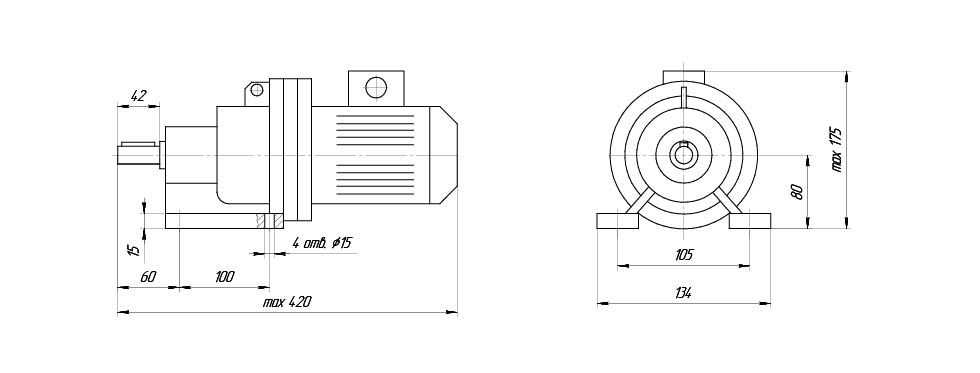

Габаритные и присоединительные размеры

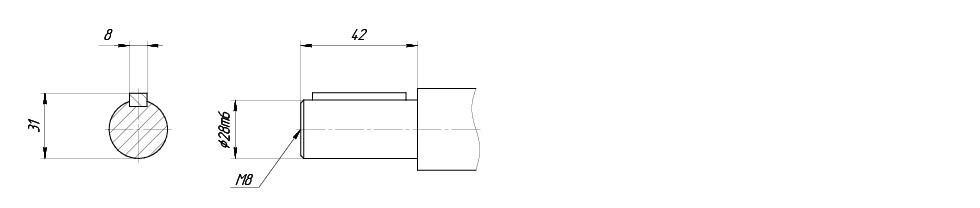

Размеры валов
Выходной цилиндрический вал
Выходной конический
Выходной конический с внутренней резьбой
Таблица подбора редуктора
| Типоразмер мотор- редуктора | Номинальная частота вращения выходного вала, об/мин. | Номинальный крутящий момент на выходном валу, Нм | Допускаемая радиальная консольная нагрузка на выходном валу, Н | КПД мотор- редуктора | Масса мотор- редуктора, кг | Двигатель | ||
| Тип | Номинальная мощность, кВт | Частота вращения, об/мин. | ||||||
| МВ3-80 | 7,1 | 180 | 3400 | 53 | 12 | АИР63В6 | 0,25 | 1000 |
| 9 | 160 | 55 | ||||||
| 12 | 160 | 57 | ||||||
| 16 | 150 | 59 | АИР63А4 | 0,25 | 1500 | |||
| 18 | 110 | 61 | ||||||
| 22,4 | 90 | 37 | ||||||
| 28 | 80 | 37 | ||||||
| 35,5 | 80 | 37 | АИР63А2 | 0,37 | 3000 | |||
| 45 | 80 | 37 | ||||||
| 56 | 80 | 37 | ||||||
| МВ3-160 | 6.3 | 1250 | 9000 | 56 | 60 | АИР80В6 | 1.1 | 1000 |
| 7.1 | 1250 | 58 | ||||||
| 9.0 | 1250 | 60 | ||||||
| 12.0 | 1125 | 65 | АИР90L6 | 1,5 | 1000 | |||
| 16.0 | 1120 | 68 | АИР80В4 | 1,5 | 1500 | |||
| 18.0 | 880 | 70 | ||||||
| 22.4 | 800 | 51 | ||||||
| 28.0 | 630 | 46 | ||||||
| 35.5 | 710 | 46 | АИР80В2 | 2,2 | 3000 | |||

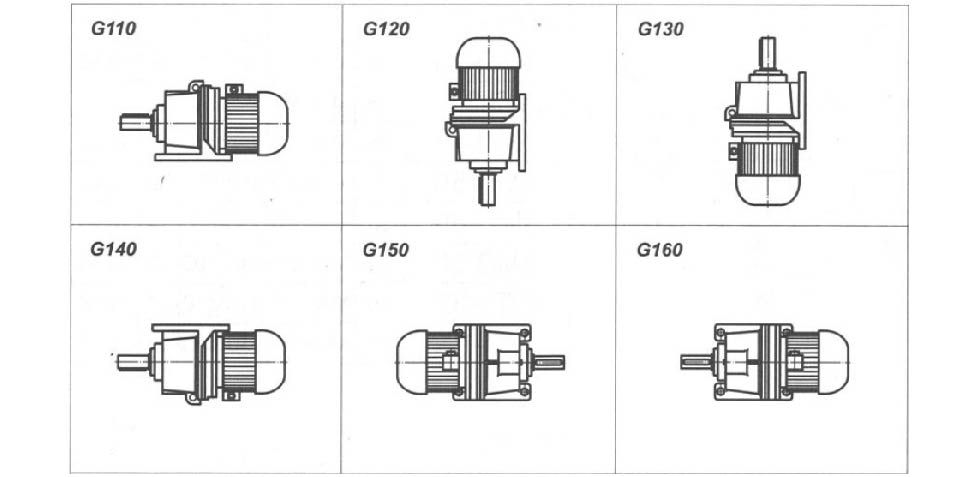

Монтажное положение
