Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова ЦДН (630, 710) (ЦДН-710)

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы цилиндрические горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров ЦДН-630, ЦДН-710 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Редуктор ЦДН условия эксплуатации:

работа длительная до 24 ч. в сутки или с периодическими остановками;
работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;
нагрузка одного направления и реверсивная;

Цена по запросу

Характеристики

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).

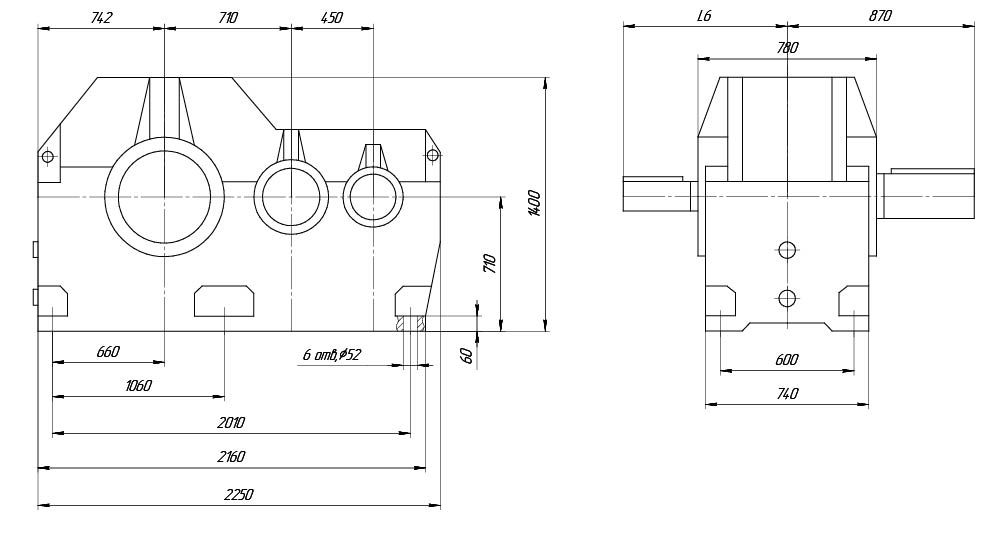

Габаритные и присоединительные размеры

Передаточное число	L4	L6	D1	H3	B3
i=8-28	210	660	125	132	32
i=31,5-50	170	620	100	106	28

Размеры валов

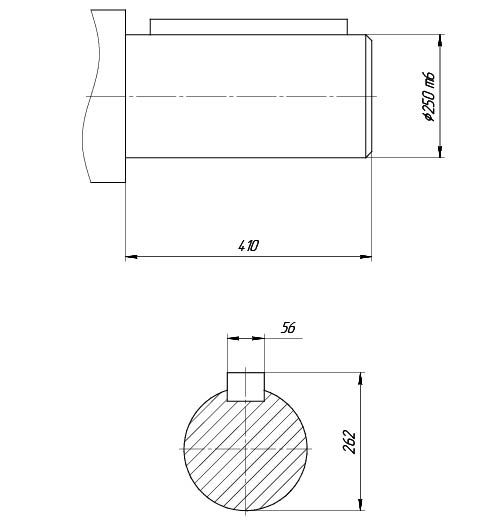

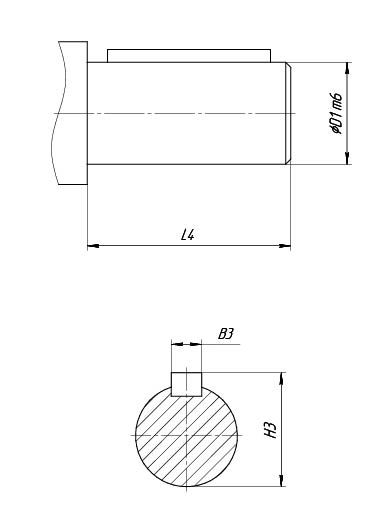

Входной цилиндрический вал Выходной цилиндрический вал

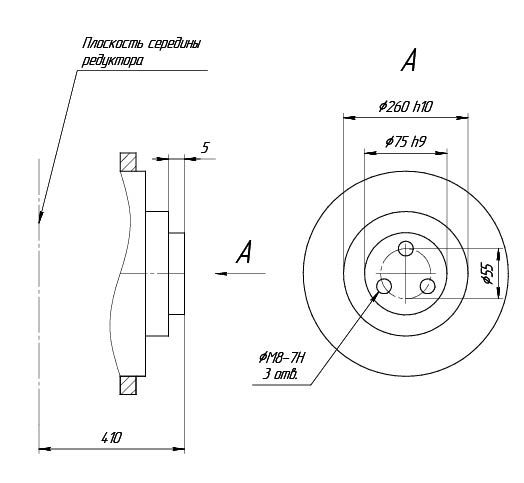

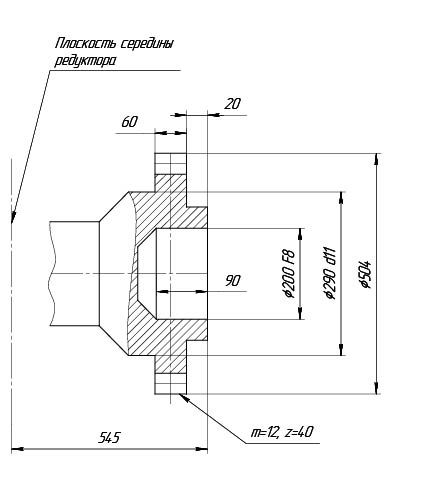

Выходной вал в виде зубчатой полумуфты Выходной вал для подключения автоматики

Таблица подбора редуктора

Типоразмер редуктора			ЦДН-710
Номинальное передаточное отношение, i			8	9	10	11,2	12,5	14	16	18	20	22,4	25	28	31,5	35,5	40	45	50
Номинальный крутящий момент на тихоходном валу, Т, Нxм			100000
Номинальная частота вращения быстроходного вала, с-1 (об/мин)			12,5 ( 750)				16,(6) (1000)				20,83		25 (1500)
											-1250
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н	быстроходного		13000		12000		10000			9000		8000		7100		6300		5800
	тихоход.	цилиндр. конец	79000
		конец вала в виде части зубчатой полум.	98000
Масса, кг			4920
Ориентировочный объем масла, л.			573

Варианты сборки редукторов ЦДН - 710 цилиндрических горизонтальных двухступенчатых

Основные Для подключения приборов и автоматики

Условия эксплуатации редуктор ЦДН-710.

Редуктор ЦДН-710 эксплуатируется в следующих условиях:

работа длительная до 24 ч. в сутки или с периодическими остановками;
работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками;
нагрузка одного направления и реверсивная;

Основные технические характеристики редукторов ЦДН

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	AwT	AwБ
редуктор ЦДН-710	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	100000	4540	710	450
