Цилиндрические горизонтальные редукторы РЦД (РЦД-350) | Тюмени

Цилиндрические горизонтальные редукторы РЦД (РЦД-350) | Тюмени

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Чтобы сделать заказ на редуктор РЦД необходимо указать модель, исполнение и передаточное число. Отправьте заявку на оборудование в свободной форме на эл. почту privod58@gmail.com, менеджеру через онлайн-чат или через подберите редуктор с помощью конфигуратора на сайте. Цилиндрический редуктор серии РЦД можно купить в любом из региональных представительств завода. Осуществляем доставку техники по России и СНГ.

Цена по запросу

Редуктор РЦД-350 цилиндрический двухступенчатый горизонтальный общемашиностроительного применения (рцд 350) предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редукторов РЦД-350

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40oC до плюс 50oС

Характеристики

Условное обозначение

РЦД 350 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

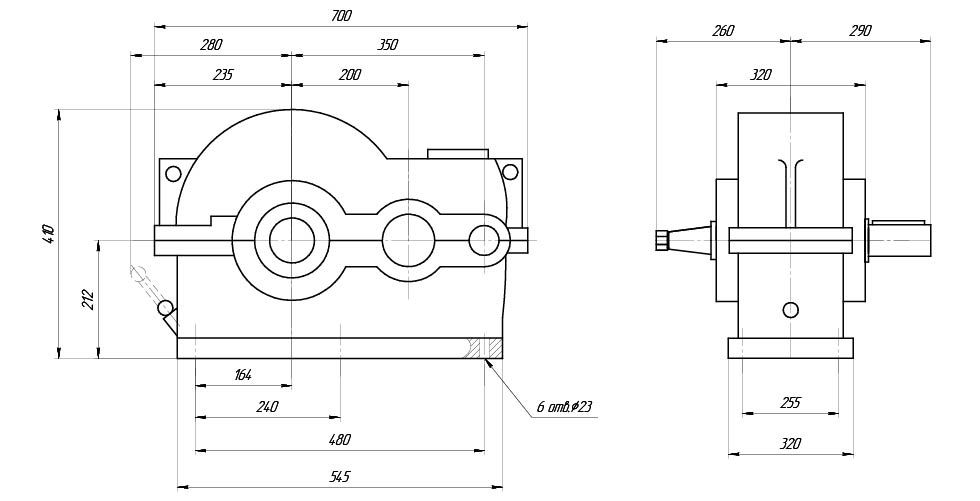

Габаритные и присоединительные размеры

РЦД-350-основной чертеж.jpg

Размеры валов

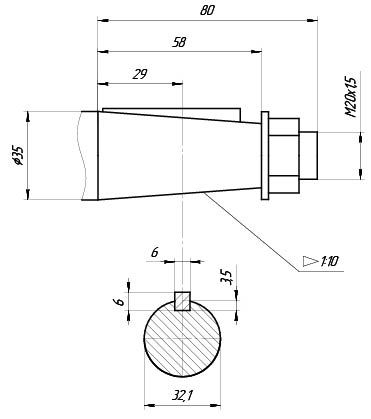

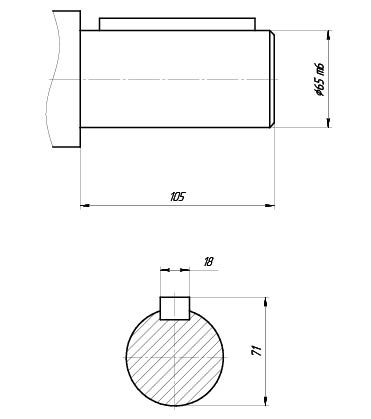

             Входной конический вал                                                            Выходной цилиндрический вал

РЦД-350-входной конический вал.jpg                                                РЦД-350-выходной цилиндрический вал.jpg

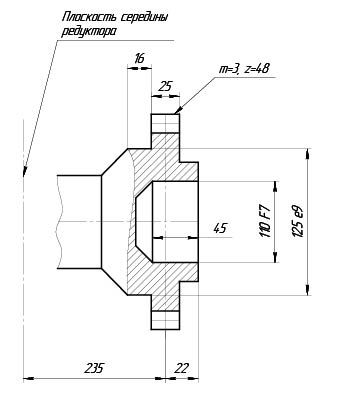

Выходной вал в виде зубчатой полумуфты

РЦД-350- выходной вал в виде зубчатой муфты.jpg

Таблица подбора мотор-редуктора

Типоразмер редуктора РЦД-350
Номинальное передаточное отношение 10 16 20 25 31,5 40
Номинальный крутящий момент на тихоходном валу, Т, Нxм режим  работы Средний (С), ПВ 25% 1900 2340 2230 2120 2000
Тяжелый (Т), ПВ 40% 1350 1530 1560 1640 1620
Непрерывный (Н), ПВ 100% 1200 1140 1080 1020
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного  вала Fб, Н 1800
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала Fт, Н 10000
Масса, кг 175
Ориентировочный объем масла, л. 5,5


Варианты сборки

Варианты сборки для редукторов РЦД.jpg
