Цилиндрические горизонтальные редукторы РМ (РМ-350) | Туле

Цилиндрические горизонтальные редукторы РМ (РМ-350) | Туле

Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000, РМ-250 цилиндрические двухступенчатые горизонтальные общемашиностроительного применения предназначены для увеличения крутящего момента и уменьшения частоты вращения.

ООО ПТЦ ПРИВОД осуществляет поставки в любые регионы России. По вопросам заказа и уточнения цены, а также ремонта, модернизации редуктора РМ обращайтесь к нашим менеджерам по тел. 8 (800) 2000-220.

Цена по запросу

Редуктор РМ-350  цилиндрический, двухступенчатый, горизонтальный обще-машиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Редуктор РМ 350 применяется в следующих условиях

  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.
  • температура внешней среды от минус 40o до плюс 50oС;
  • повышенная запыленность, неагрессивная среда;

Характеристики

Условное обозначение:

РМ 350 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

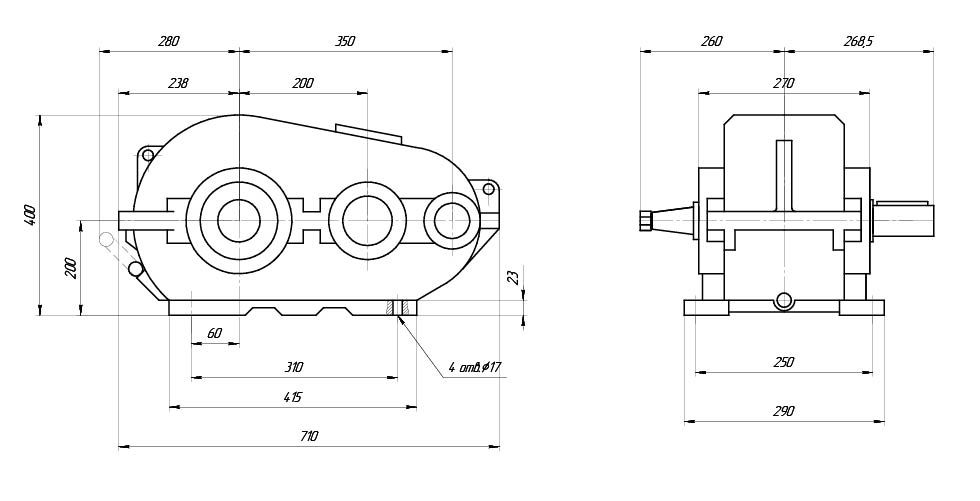

Габаритные и присоединительные размеры:

РМ-350

РМ-350 основной чертеж.jpg

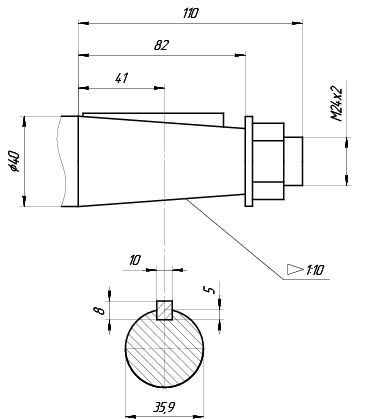

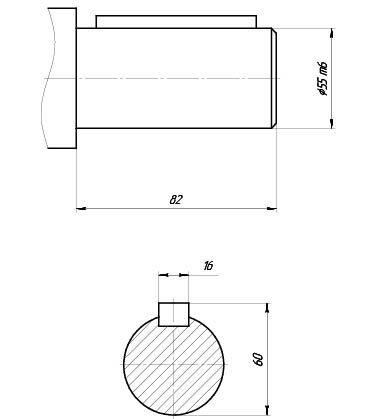

Исполнение входного вала (конический)                                            Исполнение выходного вала (цилиндрический)

РМ-350-входной вал конический.jpg                                                 РМ-350-выходной вал цилиндрический.jpg

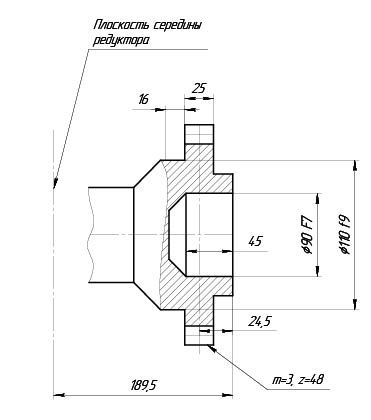

Исполнение выходного вала (зубчатая полумуфта)


РМ-350-выходной вал зубчатая муфта.jpg

Таблица подбора редуктора

Передаточное число Номинальное 8 10 12,5 16 20 22,4 31,5 40 50
Частота вращения, об/мин Режим работы Допускаемый крутящий момент на выходном валу редуктора, Нм
600 Особо легкий 3460 3593 3643 3762 3817 3977 4113 4222 4254
ПВ-15% 2005 2142 2254 2332 2251 2304 2357 2175 2166
ПВ-25% 1743 1862 1952 2031 1958 2007 2056 1855 1856
ПВ-40% 1481 1582 1671 1730 1664 1710 1705 1599 1624
ПВ-100% 695 692 684 677 587 595 602 608 657
750 Особо легкий 3407 3428 3623 3692 3837 3925 4253 4145 3836
ПВ-15% 1835 2004 2109 2247 2140 2230 2327 2098 2166
ПВ-25% 1594 1740 1836 1946 1853 1933 2006 1842 1856
ПВ-40% 1352 1477 1562 1665 1592 1635 1725 1586 1609
ПВ-100% 681 738 692 682 600 595 602 563 588
1000 Особо легкий 3184 3362 3502 3611 3759 3835 3973 4068 4037
ПВ-15% 1691 1790 1944 2092 2055 2141 2257 2111 2135
ПВ-25% 1463 1552 1691 1821 1801 1851 1956 1842 1856
ПВ-40% 1242 1315 1437 1550 1527 1583 1655 1535 1624
ПВ-100% 684 692 688 692 607 602 602 576 580
1250 Особо легкий 3019 3204 3333 3491 3680 3746 3900 4053 4121
ПВ-15% 1541 1661 1710 1938 2020 2034 2167 2057 2116
ПВ-25% 1352 1432 1488 1685 1754 1766 1878 1781 1819
ПВ-40% 1151 1218 1266 1433 1488 1498 1589 1535 1633
ПВ-100% 623 688 686 686 595 607 602 583 594
1500 Особо легкий 2778 3164 3180 3361 3524 3642 3772 3889 4022
ПВ-15% 1415 1714 1691 1816 1932 1933 2147 1996 2042
ПВ-25% 1232 1384 1465 1575 1684 1680 1866 1740 1794
ПВ-40% 1059 1173 1248 1344 1436 1427 1585 1484 1516
ПВ-100% 687 626 684 692 600 610 602 588 588

Варианты сборки

РМ-250-варианты сборки.jpg
