Общепромышленные электродвигатели UDM
Общепромышленные электродвигатели UDM аналог АИР– устройства, преобразующие электроэнергию в механическое вращательное движение. Применяются в приводных системах, которые не нуждаются в функции регулировки количества оборотов при вращении.
В каталоге данных устройств самой большой популярностью пользуются 3-фазные асинхронные электродвигатели (чаще всего это общепромышленные электродвигатели АИР). Двигатели этого класса, представленные в ассортименте ООО ПТЦ «ПРИВОД», соответствуют жестким требованиям ГОСТ Р 51689–2000 и эффективно применяются во всех сферах промышленности, сельскохозяйственной деятельности и многих других отраслях.
Условия эксплуатации
Эксплуатация общепромышленных электродвигателей двигателей АИР и их аналогов возможна при температуре окружения в пределах от 40 градусов выше нуля до 45 градусов мороза и относительной влажности до 98% (при температуре от +25). В зависимости от назначения и исполнения корпуса, асинхронные общепромышленные электродвигатели могут эффективно работать и на открытых площадках, и в закрытых помещениях, в том числе с повышенной влажностью. Павильоны, навесы, производственные цеха – электрические двигатели универсального характера оправданы в любых условиях.
Устройства для эксплуатации для нужд промышленности выполняются в климатическом варианте У, УХЛ, Т (умеренный, холодный, тропический климат). Могут использоваться на объектах с запыленностью от 2 мг/кубометр (защита корпуса IP23) до 10 мг/кубометр (IP44). Первый вариант (стандартная защита) чаще применяют в закрытых помещениях, на хорошо проветриваемых складах. Усиленная защита IP44 актуальна для работы на открытом воздухе. При эксплуатации на улице двигатель необходимо дополнительно защитить от попадания прямых солнечных лучей и осадков.
Характер окружения устройства – взрывобезопасный. В воздухе не должно быть высоких концентраций:
- горючих и взрывоопасных газов;
- водяных паров;
- токопроводящей пыли.
Уровень звука (в среднем) в 1 м от устройства стандартного исполнения при его работе на холостом ходу колеблется в пределах 51–85 дБА. Этот показатель эксплуатации зависит от синхронной скорости вращательного движения и габаритных размеров, которые находятся в пределах 5–25 см.
Конструкция и способ установки
В каталоге ПТЦ «Привод» вы можете купить общепромышленные электродвигатели АИР различной конструкции, включая самые популярные решения (согласно маркировке) – 1081, 2081, 3081. Все три модели выполнены с 2 подшипниковыми щитами, 1 цилиндрическим концом вала и могут работать при любом его направлении. Отличие заключается в подготовленных элементах для монтажа:
- у 1081 есть лапы для установки;
- 2081 – с лапами и фланцем большого диаметра, доступным с обратной стороны (оснащается безрезьбовыми отверстиями для закрепления);
- 3081 – общепромышленный электродвигатель без лап, с фланцем.
- 2681 – с малым фланцем на лапах
- 3681 – с малым фланцем
Монтаж
Для установки в конструкции общепромышленного электродвигателя имеется фланец или несколько «лап». Есть и комбинированные варианты (устройства, у которых есть и опоры-лапы, и фланцевое соединение). Собственно, монтаж двигателя (закрепление) осуществляют на болтах или шпильках.
Устанавливаются устройства как на самостоятельные площадки, так и непосредственно на конструкцию подключаемого оборудования. Для передачи крутящего момента на это оборудование асинхронный двигатель соединяется с ним муфтой или передачей (цепь, ремень, зубчатая).
Первый вариант чаще используют там, где нет точного совпадения осей механизмов (соосности) – эластичная муфта позволяет компенсировать небольшое отклонение осей. Там, где имеет значение функция регулировки частоты оборотов, между общепромышленным электродвигателем и подключаемой техникой устанавливают редуктор.
Подключение к сети
Подключение к питанию общепромышленных электродвигателей осуществляется через так называемую борно или БРНО – клеммную коробку, в которой предусмотрены:
- сальники;
- уплотнительные рукава;
- съемная крышка (существенно облегчает подключение нужных жил к соответствующим клеммам);
- места для вывода концов термодатчиков, если они входят в комплектацию электрического двигателя;
- в асинхронных электродвигателях переменного тока иногда устанавливают еще и перемычки для смены схем распределения обмоток индуктора (он же статор).
Область применения
Асинхронные электродвигатели общепромышленного назначения используются во всех сферах промышленности для обслуживания механизмов открытого/закрытого типа. В нашем каталоге можно подобрать устройство, работающее от любых сетей (220, 380, 660 V и стандартная частота тока 50 Гц). Чаще всего электрические двигатели устанавливают в приводы:
- различных станков (металлообработка, пилорама, легкая и тяжелая промышленность);
- компрессоров (автосервисы, мастерские, производства);
- насосов;
- подъемников;
- кранов;
- холодильных и морозильных устройств;
- погрузчиков и т. д.
Практически все современное оборудование от токарных станков, заточных и сверлильных установок и фрезеровочных машин до лифтов работает на асинхронных электродвигателях. Их применяют в строительной индустрии, сельском и коммунальном хозяйстве, на производствах, в транспортной отрасли – повсеместно (даже в современных домах найдется более 10 устройств, которые имеют в конструкции электрический двигатель, правда, назначение его может и не быть общепромышленным).
Отечественная промышленность нередко использует европейские марки таких устройств для оснащения собственных цехов. Хотя и марочные электрические двигатели российского исполнения пользуются немалой популярностью и России, и за рубежом. В каталоге ПТЦ «Привод» собраны лучшие модели собственного производства – у нас вы можете купить асинхронный электродвигатель, который оптимально подойдет под конкретные условия эксплуатации (по нагрузке, конструкции, габаритам, мощности, способу подключения).
Классификация
Общая таблица классификации делит все электрические двигатели на синхронные и асинхронные. В первых - ротор и магнитное поле напряжения, которое его питает, вращаются синхронно, во вторых - ротор «отстает». Наибольшей популярностью пользуется второй вариант устройств – они проще в сборке, надежнее, удобнее в эксплуатации.
В классе асинхронных двигателей тоже есть свое деление на подклассы по нескольким признакам.
- По количеству фаз все общепромышленные электрические двигатели делятся на одно-, двух-, трехфазные (к ним относятся знаменитые общепромышленные электродвигатели АИР) и многофазные.
- Область применения делит устройства на 2 модификации – базовые или основные и специализированные.
- В зависимости от оснащения это могут быть асинхронные электродвигатели стандартной сборки или усовершенствованные модели с разным набором вспомогательного оборудования (датчиками термозащиты, например) и/или улучшенными характеристиками (скорость, скольжение).
Конструкция
Главная особенность конструкции общепромышленных электродвигателей (в том числе, АИР) – исполнение короткозамкнутого ротора (асинхронного потребителя переменного тока). Такое решение позволяет полностью исключить риск образования искры внутри корпуса устройства. Именно благодаря этому нюансу многие асинхронные общепромышленные электродвигатели начиная с серии АИР могут применяться на относительно пожароопасных объектах со влажностью воздуха до 98%.
На российском рынке производство асинхронных электродвигателей регулируется стандартом № 15150, который определяет материал устройства и его климатические варианты исполнения. В качестве материала для асинхронных электродвигателей может использоваться:
- сталь;
- дюралюминий;
- чугун.
Климатические варианты – У, УХЛ, ХЛ и Т. В расшифровке это соответственно электрический двигатель для умеренного, умеренного и холодного, холодного, тропического климата.
Трехфазные асинхронные электродвигатели АИР
Возвращаясь к предпочтению представителей российской промышленности - асинхронным электродвигателям АИР - стоит остановиться на них отдельно. Эти устройства впервые появились в эксплуатации на рубеже XIX и XX веков. Их изобретатель – физик-электроник, Михаил Доливо-Добровольский, который, по сути, основал целую эру «нового электропотребления», заложив основы теории и посеяв зерна практики использования трехфазного переменного тока.
Общепромышленные электродвигатели АИР – это асинхронные механизмы замкнутого типа. На протяжении десятков лет они формируют основной рынок спроса и предложения общепромышленных электродвигателей и являются образцовыми в плане надежности. Двигатели АИР выполняются в соответствии с госстандартом № 2479–79 и широко применяются для оснащения движущего блока многих устройств, эксплуатируемых в промышленности.
К преимуществам общепромышленных электродвигателей АИР относят:
- долговечность работы;
- небольшие обороты;
- АИР – это универсальный вариант устройств;
- оптимизированную мощность (большой диапазон мощностей общепромышленных электродвигателей АИР);
- простую конструкцию;
- экономичное обслуживание;
- привлекательную цену за счет небольшой себестоимости (минимальных расходов при производстве общепромышленных электродвигателей АИР).
На электродвигателях АИР сегодня работает почти всё – редукторы и компрессоры, насосные установки и вентиляционное оборудование, станочная техника и многое другое. Отличительная черта асинхронных электродвигателей серии АИР – способность работать без сбоев в регионах со сложным холодным климатом.
Заказать общепромышленный электродвигатель
ООО «Производственно-технический центр «Привод» – надежный поставщик электрических двигателей общепромышленного назначения. Мы реализуем продукцию собственного производства.
У нас можно купить электродвигатели АИРот наиболее популярных до разработанных по индивидуальному заказу, комплектующие к электрическим двигателям и многое другое. Будучи специализированным предприятием и производителем, мы предлагаем электрооборудование по оптимизированным ценам с полным сопровождением (подбор, расчет, проектирование, разработка, доставка).
Стандартное исполнение наших общепромышленных электродвигателей (возможны доукомплектация и доработка):
- сеть подключения – 380, 220/380 и 380/660 V;
- напряжение – 6 и 10 тыс. V;
- класс защиты корпуса – IP54/IP55 общепромышленные, IP23 (защищенные), IP10 (лифтовые по ГОСТ 17494);
- климатическое исполнение – У3 (стандарт – для работы в помещении, умеренный климат региона);
- режим эксплуатации – S1 по госстандарту № 28173.
Технические характеристики
Условное обозначение:

1. Серия электродвигателя.
2. Габарит электродвигателя.
3. Число полюсов.
4. Мощность, (кВт).
5. Синхронная частота вращения, (об/мин).
6. Напряжение питания. (V)
7. Монтажное исполнение.
8. Дополнительные опции.
Технические параметры
Тип двигателя |
Мощьность P, кВт |
Номинальная частота вращения об/мин. | Cos ф |
Номинальный ток Iн, А 220В/380В (380В/660В) |
Масса*, кг |
UDM 50A-4 | 0,09 | 1340 | 0,63 | 0,83/0,48 | 3,4 |
UDM 56A-2 | 0,18 | 2640 | 0,79 | 0,96/0,56 | 3 |
UDM 56B-2 | 0,25 | 2650 | 0,79 | 1,28/0,74 | 3,8 |
UDM 56A-4 | 0,12 | 1310 | 0,63 | 0,94/0,55 | 3,6 |
UDM 56B-4 | 0,18 | 1310 | 0,67 | 1,26/0,73 | 3,7 |
UDM 63A-2 | 0,37 | 2710 | 0,8 | 1,76/1,02 | 4,5 |
UDM 63B-2 | 0,55 | 2720 | 0,81 | 2,47/1,43 | 5,3 |
UDM 63A-4 | 0,25 | 1320 | 0,74 | 1,39/0,80 | 4,7 |
UDM 63B-4 | 0,37 | 1320 | 0,75 | 1,93/1,12 | 5,7 |
UDM 63A-6 | 0,18 | 870 | 0,65 | 1,32/0,77 | 9 |
UDM 63B-6 | 0,25 | 870 | 0,67 | 1,69/0,98 | 9,6 |
UDM 71A-2 | 0,75 | 2740 | 0,82 | 3,29/1,90 | 7,2 |
UDM 71B-2 | 1,1 | 2760 | 0,83 | 4,58/2,65 | 8,6 |
UDM 71A-4 | 0,55 | 1350 | 0,75 | 2,79/1,61 | 7,6 |
UDM 71B-4 | 0,75 | 1350 | 0,75 | 3,70/2,14 | 8,3 |
UDM 71A-6 | 0,37 | 910 | 0,68 | 2,30/1,33 | 8,1 |
UDM 71B-6 | 0,55 | 910 | 0,7 | 3,22/1,87 | 9,3 |
UDM 80A-2 | 1,5 | 2790 | 0,84 | 6,01/3,48 | 14,1 |
UDM 80B-2 | 2,2 | 2810 | 0,84 | 8,59/3,80 | 16,5 |
UDM 80A-4 | 1,1 | 1370 | 0,77 | 5,14/2,97 | 13,5 |
UDM 80B-4 | 1,5 | 1380 | 0,78 | 6,82/3,95 | 16 |
UDM 80A-6 | 0,75 | 910 | 0,72 | 3,96/2,29 | 13,9 |
UDM 80B-6 | 1,1 | 910 | 0,73 | 5,49/3,18 | 15,7 |
UDM 90L-2 | 3 | 2820 | 0,85 | 11,30/6,54 | 23,3 |
UDM 90L-4 | 2,2 | 1390 | 0,8 | 9,25/5,36 | 19,9 |
UDM 90L-6 | 1,5 | 920 | 0,75 | 7,00/4,05 | 21,8 |
UDM 100S-2 | 4 | 2840 | 0,86 | 15,50/8,41 | 22,8 |
UDM 100L-2 | 5,5 | 2850 | 0,88 | 19,30/11,20 | 28 |
UDM 100S-4 | 3 | 1410 | 0,81 | 12,30/7,12 | 22,7 |
UDM 100L-4 | 4 | 1410 | 0,81 | 16,20/9,38 | 27,3 |
UDM 100L-6 | 2,2 | 920 | 0,76 | 10,00/5,79 | 22,1 |
UDM 112M-2 | 7,5 | 2860 | 0,86 | 26,00/15,10 | 40,1 |
UDM 112M-4 | 5,5 | 1440 | 0,82 | 21,00/12,10 | 38,7 |
UDM 112MA-6 | 3 | 930 | 0,77 | 12,60/7,31 | 44,4 |
UDM 112MB-6 | 4 | 930 | 0,77 | 16,80/9,74 | 39,8 |
UDM 132S-4 | 7,5 | 1440 | 0,84 | 27,20/15,80 | 52 |
UDM 132M-4 | 11 | 1440 | 0,84 | 39,50/22,90 | 65,7 |
UDM 132S-6 | 5,5 | 950 | 0,77 | 22,90/13,20 | 54,5 |
UDM 132M-6 | 7,5 | 950 | 0,78 | 29,70/17,20 | 64 |
UDM 160S-4 | 15 | 1450 | 0,85 | (30,10/17,30) | 114 |
UDM 160M-4 | 18,5 | 1450 | 0,86 | (26,10/20,80) | 140 |
UDM 160S-6 | 11 | 960 | 0,81 | (23,60/13,60) | 114 |
UDM 180S-4 | 22 | 1450 | 0,85 | (42,20/24,90) | 168 |
UDM 180M-4 | 30 | 1450 | 0,86 | (57,90/33,40) | 188 |
UDM 200M-4 | 37 | 1450 | 0,87 | (69,90/40,20) | 240 |
UDM 1081
UDM 2081
UDM3081
Монтажное исполнение IM1081(B3) IM2081(B5), IM3081(B5):
Тип двигателя | Габаритные, установочные и присоединительные размеры | |||||||||||||||
L | HD | AC | P | S | N | E | C | B | H | A | K | M | F | G | D | |
UDM 50A-4 | 200 | 152 | 110 | 120 | 4х8 | 80 | 19 | 37 | 70 | 56 | 90 | 7 | 100 | 3 | 10,2 | 9 |
UDM 56A-2 | 205 | 152 | 110 | 140 | 4x10 | 95 | 23 | 37 | 70 | 56 | 90 | 7 | 115 | 4 | 12,5 | 11 |
UDM 56B-2 | 205 | 152 | 110 | 140 | 4x10 | 95 | 23 | 37 | 70 | 56 | 90 | 7 | 115 | 4 | 12,5 | 11 |
UDM 56A-4 | 205 | 152 | 110 | 140 | 4x10 | 95 | 23 | 37 | 70 | 56 | 90 | 7 | 115 | 4 | 12,5 | 11 |
UDM 56B-4 | 205 | 152 | 110 | 140 | 4x10 | 95 | 23 | 37 | 70 | 56 | 90 | 7 | 115 | 4 | 12,5 | 11 |
UDM 63A-2 | 235 | 166 | 122 | 160 | 4x10 | 110 | 30 | 40 | 80 | 63 | 100 | 7,5 | 130 | 5 | 16 | 14 |
UDM 63B-2 | 235 | 166 | 122 | 160 | 4x10 | 110 | 30 | 40 | 80 | 63 | 100 | 7,5 | 130 | 5 | 16 | 14 |
UDM 63A-4 | 235 | 166 | 122 | 160 | 4x10 | 110 | 30 | 40 | 80 | 63 | 100 | 7,5 | 130 | 5 | 16 | 14 |
UDM 63B-4 | 235 | 166 | 122 | 160 | 4x10 | 110 | 30 | 40 | 80 | 63 | 100 | 7,5 | 130 | 5 | 16 | 14 |
UDM 63A-6 | 245 | 180 | 140 | 160 | 4x10 | 110 | 30 | 40 | 80 | 70 | 100 | 7,5 | 130 | 5 | 16 | 14 |
UDM 63B-6 | 245 | 180 | 140 | 160 | 4x10 | 110 | 30 | 40 | 80 | 70 | 100 | 7,5 | 130 | 5 | 16 | 14 |
UDM 71A-2 | 270 | 183 | 136 | 200 | 4x12 | 130 | 40 | 45 | 90 | 71 | 112 | 8 | 165 | 6 | 21,5 | 19 |
UDM 71B-2 | 270 | 183 | 136 | 200 | 4x12 | 130 | 40 | 45 | 90 | 71 | 112 | 8 | 165 | 6 | 21,5 | 19 |
UDM 71A-4 | 270 | 183 | 136 | 200 | 4x12 | 130 | 40 | 45 | 90 | 71 | 112 | 8 | 165 | 6 | 21,5 | 19 |
UDM 71B-4 | 270 | 183 | 136 | 200 | 4x12 | 130 | 40 | 45 | 90 | 71 | 112 | 8 | 165 | 6 | 21,5 | 19 |
UDM 71A-6 | 270 | 183 | 136 | 200 | 4x12 | 130 | 40 | 45 | 90 | 71 | 112 | 8 | 165 | 6 | 21,5 | 19 |
UDM 71B-6 | 270 | 183 | 136 | 200 | 4x12 | 130 | 40 | 45 | 90 | 71 | 112 | 8 | 165 | 6 | 21,5 | 19 |
UDM 80A-2 | 300 | 206 | 160 | 200 | 4x12 | 130 | 50 | 50 | 100 | 82 | 126 | 10 | 165 | 6 | 24,5 | 22 |
Монтажное исполнение IM1081(B3) IM2081(B5), IM3081(B5):
Тип двигателя | Габаритные, установочные и присоединительные размеры | |||||||||||||||
L | HD | AC | P | S | N | E | C | B | H | A | K | M | F | G | D | |
UDM 80B-2 | 300 | 206 | 160 | 200 | 4x12 | 130 | 50 | 50 | 100 | 82 | 126 | 10 | 165 | 6 | 24,5 | 22 |
UDM 80A-4 | 300 | 206 | 160 | 200 | 4x12 | 130 | 50 | 50 | 100 | 82 | 126 | 10 | 165 | 6 | 24,5 | 22 |
UDM 80B-4 | 300 | 206 | 160 | 200 | 4x12 | 130 | 50 | 50 | 100 | 82 | 126 | 10 | 165 | 6 | 24,5 | 22 |
UDM 80A-6 | 300 | 206 | 160 | 200 | 4x12 | 130 | 50 | 50 | 100 | 82 | 126 | 10 | 165 | 6 | 24,5 | 22 |
UDM 80B-6 | 300 | 206 | 160 | 200 | 4x12 | 130 | 50 | 50 | 100 | 82 | 126 | 10 | 165 | 6 | 24,5 | 22 |
UDM 90L-2 | 365 | 226 | 172 | 250 | 4x15 | 180 | 50 | 56 | 125 | 90 | 140 | 11 | 215 | 8 | 27 | 24 |
UDM 90L-4 | 365 | 226 | 172 | 250 | 4x15 | 180 | 50 | 56 | 125 | 90 | 140 | 11 | 215 | 8 | 27 | 24 |
UDM 90L-6 | 365 | 226 | 172 | 250 | 4x15 | 180 | 50 | 56 | 125 | 90 | 140 | 11 | 215 | 8 | 27 | 24 |
UDM 100L-2 | 395 | 247 | 200 | 250 | 4x15 | 180 | 60 | 62 | 140 | 100 | 160 | 13 | 215 | 8 | 31 | 28 |
UDM 100S-2 | 395 | 247 | 200 | 250 | 4x15 | 180 | 60 | 62 | 140 | 100 | 160 | 13 | 215 | 8 | 31 | 28 |
UDM 100L-4 | 395 | 247 | 200 | 250 | 4x15 | 180 | 60 | 62 | 140 | 100 | 160 | 13 | 215 | 8 | 31 | 28 |
UDM 100S-4 | 395 | 247 | 200 | 250 | 4x15 | 180 | 60 | 62 | 140 | 100 | 160 | 13 | 215 | 8 | 31 | 28 |
UDM 100L-6 | 395 | 247 | 200 | 250 | 4х15 | 180 | 60 | 62 | 140 | 100 | 160 | 13 | 215 | 8 | 31 | 28 |
UDM 112M-2 | 470 | 278 | 220 | 300 | 4x15 | 230 | 80 | 70 | 140 | 112 | 190 | 13 | 265 | 10 | 35 | 32 |
UDM 112M-4 | 470 | 278 | 220 | 300 | 4x15 | 230 | 80 | 70 | 140 | 112 | 190 | 13 | 265 | 10 | 35 | 32 |
UDM 112MA-6 | 470 | 278 | 220 | 300 | 4x15 | 230 | 80 | 70 | 140 | 112 | 190 | 13 | 265 | 10 | 35 | 32 |
UDM 112MB-6 | 470 | 278 | 220 | 300 | 4x15 | 230 | 80 | 70 | 140 | 112 | 190 | 13 | 265 | 10 | 35 | 32 |
UDM 132M-4 | 480 | 314 | 256 | 350 | 4x19 | 250 | 80 | 88 | 178 | 184 | 215 | 13 | 300 | 10 | 41 | 38 |
UDM 132S-4 | 480 | 314 | 256 | 350 | 4x19 | 250 | 80 | 88 | 178 | 184 | 215 | 13 | 300 | 10 | 41 | 38 |
UDM 132M-6 | 480 | 314 | 256 | 350 | 4x19 | 250 | 80 | 88 | 178 | 184 | 215 | 13 | 300 | 10 | 41 | 38 |
UDM 132S-6 | 480 | 314 | 256 | 350 | 4x19 | 250 | 80 | 88 | 178 | 184 | 215 | 13 | 300 | 10 | 41 | 38 |
UDM 160M-4 | 605 | 390 | 316 | 350 | 4x19 | 250 | 110 | 110 | 180 | 160 | 255 | 15 | 300 | 14 | 51,5 | 48 |
UDM 160S-4 | 605 | 390 | 316 | 350 | 4x19 | 250 | 110 | 110 | 180 | 160 | 255 | 15 | 300 | 14 | 51,5 | 48 |
UDM 160S-6 | 605 | 390 | 316 | 350 | 4x19 | 250 | 110 | 110 | 180 | 160 | 255 | 15 | 300 | 14 | 51,5 | 48 |
UDM 180M-4 | 735 | 440 | 352 | 400 | 4x19 | 300 | 110 | 120 | 240 | 182 | 280 | 15 | 350 | 16 | 59 | 55 |
UDM 180S-4 | 695 | 440 | 352 | 400 | 4x19 | 300 | 110 | 120 | 205 | 182 | 280 | 15 | 350 | 16 | 59 | 55 |
UDM 200M-4 | 800 | 500 | 394 | 450 | 8x19 | 350 | 140 | 130 | 270 | 205 | 315 | 19 | 400 | 18 | 64 | 60 |

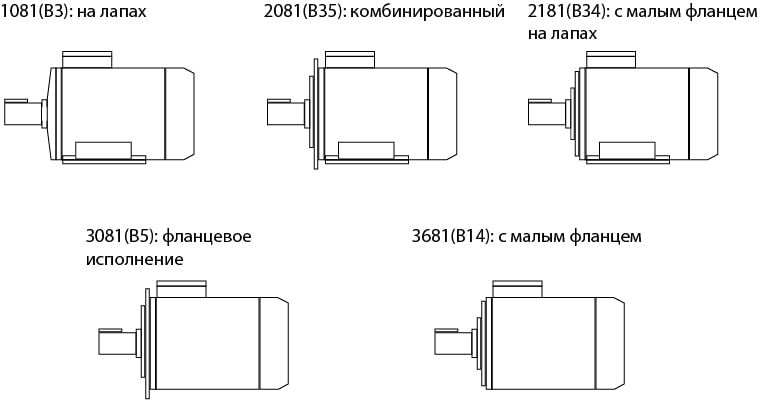

Конструкция и способ установки

В каталоге ПТЦ «Привод» вы можете купить общепромышленные электродвигатели АИР различной конструкции, включая самые популярные решения (согласно маркировке) – 1081(B3), 2081(B35), 3081(B5). Все три модели выполнены с 2 подшипниковыми щитами, 1 цилиндрическим концом вала и могут работать при любом его направлении. Отличие заключается в подготовленных элементах для монтажа:
- 1081(B3)- с лапами для установки
- 2081(B35)- с лапами и фланцем большого диаметра, доступным с обратной стороны (оснащается безрезьбовыми отверстиями для закрепления)
- 3081(B5)- общепромышленный электродвигатель без лап, с фланцем
- 2181(B34)- с малым фланцем на лапах
- 3681(B14)- с малым фланцем
Монтаж
Для установки в конструкции общепромышленного электродвигателя имеется фланец или несколько «лап». Есть и комбинированные варианты (устройства, у которых есть и опоры-лапы, и фланцевое соединение). Собственно, монтаж двигателя (закрепление) осуществляют на болтах или шпильках.
Устанавливаются устройства как на самостоятельные площадки, так и непосредственно на конструкцию подключаемого оборудования. Для передачи крутящего момента на это оборудование асинхронный двигатель соединяется с ним муфтой или передачей (цепь, ремень, зубчатая).
Первый вариант чаще используют там, где нет точного совпадения осей механизмов (соосности) – эластичная муфта позволяет компенсировать небольшое отклонение осей. Там, где имеет значение функция регулировки частоты оборотов, между общепромышленным электродвигателем и подключаемой техникой устанавливают редуктор.
Подключение к сети
Подключение к питанию общепромышленных электродвигателей осуществляется через так называемую борно или БРНО – клеммную коробку, в которой предусмотрены:
- сальники;
- уплотнительные рукава;
- съемная крышка (существенно облегчает подключение нужных жил к соответствующим клеммам);
- места для вывода концов термодатчиков, если они входят в комплектацию электрического двигателя;
- в асинхронных электродвигателях переменного тока иногда устанавливают еще и перемычки для смены схем распределения обмоток индуктора (он же статор).
Область применения

Асинхронные электродвигатели общепромышленного назначения используются во всех сферах промышленности для обслуживания механизмов открытого/закрытого типа. В нашем каталоге можно подобрать устройство, работающее от любых сетей (220, 380, 660 V и стандартная частота тока 50 Гц). Чаще всего электрические двигатели устанавливают в приводы:
- различных станков (металлообработка, пилорама, легкая и тяжелая промышленность);
- компрессоров (автосервисы, мастерские, производства);
- насосов;
- подъемников;
- кранов;
- холодильных и морозильных устройств;
- погрузчиков и т. д.
Практически все современное оборудование от токарных станков, заточных и сверлильных установок и фрезеровочных машин до лифтов работает на асинхронных электродвигателях. Их применяют в строительной индустрии, сельском и коммунальном хозяйстве, на производствах, в транспортной отрасли – повсеместно (даже в современных домах найдется более 10 устройств, которые имеют в конструкции электрический двигатель, правда, назначение его может и не быть общепромышленным).
Отечественная промышленность нередко использует европейские марки таких устройств для оснащения собственных цехов. Хотя и марочные электрические двигатели российского исполнения пользуются немалой популярностью и России, и за рубежом. В каталоге ПТЦ «ПРИВОД» собраны лучшие модели собственного производства – у нас вы можете купить асинхронный электродвигатель, который оптимально подойдет под конкретные условия эксплуатации (по нагрузке, конструкции, габаритам, мощности, способу подключения).
Условия эксплуатации
Эксплуатация общепромышленных электродвигателей двигателей АИР и их аналогов возможна при температуре окружения в пределах от 40 градусов выше нуля до 45 градусов мороза и относительной влажности до 98% (при температуре от +25). В зависимости от назначения и исполнения корпуса, асинхронные общепромышленные электродвигатели могут эффективно работать и на открытых площадках, и в закрытых помещениях, в том числе с повышенной влажностью. Павильоны, навесы, производственные цеха – электрические двигатели универсального характера оправданы в любых условиях.
Устройства для эксплуатации для нужд промышленности выполняются в климатическом варианте У, УХЛ, Т (умеренный, холодный, тропический климат). Могут использоваться на объектах с запыленностью от 2 мг/кубометр (защита корпуса IP23) до 10 мг/кубометр (IP44). Первый вариант (стандартная защита) чаще применяют в закрытых помещениях, на хорошо проветриваемых складах. Усиленная защита IP44 актуальна для работы на открытом воздухе. При эксплуатации на улице двигатель необходимо дополнительно защитить от попадания прямых солнечных лучей и осадков.
Характер окружения устройства – взрывобезопасный. В воздухе не должно быть высоких концентраций:
- горючих и взрывоопасных газов;
- водяных паров;
- токопроводящей пыли.
Уровень звука (в среднем) в 1 м от устройства стандартного исполнения при его работе на холостом ходу колеблется в пределах 51–85 дБА. Этот показатель эксплуатации зависит от синхронной скорости вращательного движения и габаритных размеров, которые находятся в пределах 5–25 см.
