Вибрация электродвигателя и методы ее устранения

Вибрация в приводе заметна раньше отказа: сначала вибрация проявляется как лёгкое дрожание корпуса, затем вибрация становится устойчивой и уходит в опоры. Если вибрация сохраняется, растёт износ, а подшипник начинает работать с перегревом. В итоге колебания превращаются в технический риск: повреждается вал, ухудшается посадка и снижается ресурс оборудования.

Ниже разобран источник колебаний и последовательность действий на объекте: что проверять в первую очередь, как выполнить измерение и в каком порядке проводить ремонт без догадок.

1. Что считается нормой и где начинается отказ

Для большинства агрегатов важны стабильность и повторяемость. Когда вибрация растёт, двигатель начинает передавать на раму переменные усилия. Если двигатель установлен на слабом основании, фундамент теряет жёсткость и вибрация усиливается. Типичная причина — сочетание нескольких факторов, поэтому один симптом редко даёт точный вывод.

2. Ключевые механические причины

2.1 Дисбаланс вращающихся деталей

Неуравновешенность появляется после загрязнения, ремонта вентилятора или неравномерной выработки муфты. При неуравновешенности ротор начинает «качать» опоры, и вибрация растёт на оборотной составляющей. Это частый случай для приводов с консольной навеской, когда масса полумуфты вынесена далеко от щита.

2.2 Подшипниковый узел

Когда подшипник теряет геометрию, увеличивается просвет и появляются ударные контакты. При этом вибрация усиливается и появляется характерный шум. Если подшипник имеет скрытый дефект, рост амплитуды часто совпадает с нагревом корпуса.

2.3 Несоосность и центровка

Перекос в муфте перегружает вал и ускоряет износ посадок. Корректная выверка снижает нагрузки и стабилизирует работу. Если выверка сделана с перекосом, вибрация возвращается даже после замены опор.

2.4 Крепление и основание

Ослабленное крепление лап даёт микроперемещения; на раме появляются следы смещения, а вибрация увеличивается. Отдельная причина — разрушение бетона: фундамент может «гулять» из-за масла и трещин.

3. Электромагнитные причины

Проявляются иначе: вибрация сохраняется на холостом ходе и быстро меняется при снятии питания. В таких случаях проверяют ротор и воздушный зазор между статором и ротором. Если зазор неравномерен, ротор втягивается к одной стороне, и подшипники получают лишнюю нагрузку.

Либо — повреждение проводников: когда обмотка имеет локальное замыкание, магнитные силы становятся несимметричными. Также — перекос сети: некачественное напряжение создаёт пульсации момента и добавляет вибрацию.

4. Диагностика на объекте

4.1 Базовый осмотр

Проверьте состояние основания, целостность муфты и следы трения. Если внешний осмотр не дал ответа, переходят к разделению «механизм/двигатель».

4.2 Разделение источника

Двигатель отсоединяют от приводимого механизма и запускают на холостом ходу. Если вибрация исчезает, причина в механизме или в его муфте. Если вибрация остаётся, причина внутри машины.

4.3 Измерение и протокол

Проводят в трёх точках: на переднем щите, на заднем щите и на основании. Затем повторяют после прогрева, чтобы увидеть влияние тепловых деформаций на зазор. Дополнительно применяют один анализ спектра, если нужно отделить неуравновешенность от повреждения опор.

Важно фиксировать режим: частота сети и нагрузка должны быть одинаковыми при сравнении.

5. Практический метод работ по устранению

Подход выбирают по подтверждённой причине.

1. Если выявлен дефект крепёжных зон, выполняют протяжку и восстановление плоскостей.
2. Если подтверждён дисбаланс, ротор снимают и балансируют; после балансировки проверяют вал на биение.
3. При перегреве и шуме опор подшипники меняют и контролируют зазор по паспорту.
4. При несоосности выполняют точную центровку и повторный контроль.
5. При повреждениях в роторе или при дефекте проводников выполняют ремонт; если требуется, восстанавливают обмотку.

Такой ремонт позволяет вернуть вибрацию в допустимые пределы без лишней разборки.

6. Контроль после ремонта и профилактика

После работ оценивают вибрацию на рабочем режиме и на выбеге. Второй контроль проводят через несколько смен: вибрация не должна расти. Если рост повторяется, причина обычно в основании или в повторной несоосности.

Для профилактики достаточно: регулярное измерение по графику, чистая фиксация, корректная выверка, своевременная замена опор и контроль состояния ротора.

В практической эксплуатации проблема почти всегда решается, если причина установлена корректно и подтверждена измерениями. Электродвигатель при этом служит дольше, а двигатель в составе линии сохраняет ресурс

7. Расширенные рекомендации по предотвращению повторных отказов

На практике ключевую роль играет стабильность сборки и культура монтажа. Если узел работает в пыльной зоне, полезно заранее организовать экраны и продувку, а также исключить попадание абразива внутрь кожухов. Для линий с частыми остановами желательно фиксировать температуру корпуса и состояние смазочного материала в сменном журнале: это помогает увидеть тенденцию до того, как появятся заметные колебания.

Отдельно выделют проверку геометрии вращающейся части. Если есть следы контакта по внутренним поверхностям, оценивают ротор и подтверждают, что ротор не задевает статор при любом положении. При разборке осматривают ротор на отсутствие задиров и следов смещения пакета, а после сборки ротор проверяют по меткам, чтобы исключить сдвиг при транспортировке.

Для опорной части важна чистота посадок и корректная установка. Подшипник должен садиться без перекоса и без забоин на посадочных поясках. После замены подшипник контролируют по нагреву и по свободному ходу, а затем подшипник дополнительно проверяют после короткой обкатки, когда смазка распределилась равномерно.

Если оборудование подключено через преобразователь, чаще всего помогает корректировка параметров модуляции и применение выходных фильтров: это снижает пульсации момента и стабилизирует ход. При этом электродвигатель оценивают в составе системы, а не «в вакууме»: важны длина кабеля, качество заземления и уровень помех. Для ответственных узлов электродвигатель целесообразно контролировать датчиками, чтобы заметить рост колебаний до перехода в аварийный режим. После переналадки электродвигатель вводят в работу ступенчато: от малой нагрузки к рабочей, с фиксацией параметров на каждом шаге.

Отдельная рекомендация по организационной части: закрепить регламент работ и ответственность. Когда двигатель обслуживается разными сменами, одна и та же операция выполняется по-разному, и мелкие ошибки накапливаются. Если двигатель «переживает» только до следующего простоя, это сигнал пересмотреть процедуру сборки. И наоборот: когда двигатель работает стабильно после нескольких циклов, можно фиксировать решение как типовое для аналогичных линий.

8. Практические сценарии и быстрые проверки

8.1 «Мягкая лапа» и перекос плиты

Одна из самых неприятных ситуаций — когда опорная плита не прилегает по всей площади. На глаз это часто незаметно: болты затянуты, следов смещения нет, а уровень колебаний растёт после прогрева. Проверка простая: ослабьте крепёж по диагонали, подложите тонкие щупы под каждую точку опоры и оцените, где появляется просвет. Если просвет есть, плоскости притирают или ставят калиброванные прокладки. После этого делают повторный запуск и сравнивают параметры по журналу.

8.2 Влияние муфты и навесных деталей

Если привод работает через эластичную муфту, важно контролировать состояние вставок и пальцев: разная жёсткость по окружности создаёт периодические толчки. Для металлических полумуфт критична геометрия: при перекосе отверстий под пальцы появляется циклический удар. В спорных случаях помогает проверка «по очереди»: снять навеску, выполнить запуск, затем вернуть навеску и снова выполнить запуск. Так видно, в каком состоянии система уходит в режим раскачки.

8.3 Резонанс и работа на «плохом» диапазоне

Колебательные явления нередко связаны с совпадением собственного резонансного параметра рамы и возбуждающих сил. В быту это называют «попали в резонанс». В промышленности решение обычно одно: уйти от диапазона, где наблюдается рост амплитуды. Это можно сделать изменением передаточного отношения, подбором иной опоры рамы или настройкой преобразователя по параметрам модуляции. Иногда достаточно небольшого сдвига режима, чтобы амплитуда упала без разборки.

8.4 Кабель, помехи и пульсации момента

При питании от преобразователя важны трасса кабеля и качество экранирования. Длинная линия усиливает паразитные эффекты, а неверная разводка создаёт помехи, которые проявляются как нестабильность момента. Хорошая практика — держать силовые трассы отдельно от сигнальных, использовать корректное заземление и проверять качество контактов на клеммах. После коррекции схемы полезно повторить запуск и сравнить показатели по тем же точкам контроля.

9. Чек-лист для мастера смены

Ниже список, который удобно держать в сменном регламенте. Он не заменяет диагностику, но помогает быстро исключить типовые ошибки.

1. чистота опорной плиты и отсутствие масла под основанием;
2. равномерная затяжка крепежа по диагонали;
3. отсутствие следов трения на кожухах и крышках;
4. целостность элементов муфты и отсутствие перекоса;
5. корректная укладка кабеля и отсутствие натяга на вводе;
6. стабильность температуры корпуса после прогрева;
7. повторный контроль после короткой обкатки и запись в журнал.

10. Когда стоит звать сервис

Есть ситуации, где «полевая» проверка заканчивается и нужен стенд:

• рост амплитуды при всех режимах, даже без навески;
• следы задевания по внутренним поверхностям;
• стружка в смазочном материале и быстрое потемнение;
• нестабильный ток и перегрев при исправной вентиляции;
• повторяемый отказ после нескольких часов работы.

В сервисе обычно делают проверку геометрии посадок, проверку на стенде и балансировку. По результату оформляют акт и дают рекомендации по регламенту, чтобы неисправность не повторился.

11. Типовые меры профилактики для долгого ресурса

Профилактика — это дисциплина мелочей. На практике хорошо работают три правила:

• фиксируйте исходные значения в журнале при вводе в работу и сравнивайте только с ними;
• выполняйте плановую замену смазочного материала по наработке, а не «когда потемнело»;
• держите запас расходников и инструмент, чтобы не выполнять сборку «чем нашли».

Если эти пункты соблюдаются, случайные отклонения выявляются рано, и линия не уходит в аварийный простой.

12. Инструменты контроля и оформление результатов

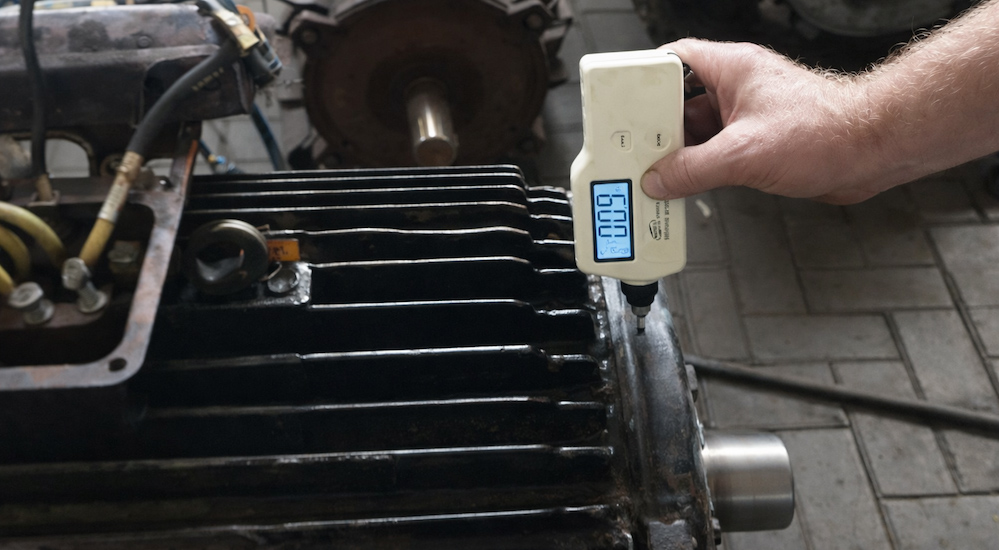

Для работы на площадке обычно хватает нескольких средств. Виброметр подходит для оперативного контроля по уровню и позволяет быстро сравнить «до/после». Виброанализатор полезен, когда нужно понять состав колебаний по спектру и отделить возбуждение от навески, от рамы или от питающей части. Для проверки геометрии применяют индикатор и щупы; для теплового контроля — пирометр или тепловизор.

Ниже пример, как распределить задачи по уровню оснащения:

Чтобы записи были полезны, фиксируйте одни и те же условия: длительность прогрева, положение датчика, затяжку болтов после обкатки и состояние кожухов. Отдельно отмечайте изменения по схеме питания и по кабельным трассам — это помогает объяснить отличия между сменами.

13. Границы допустимого и порядок реакции

Если показатели выходят за принятые нормативы, действуют по ступеням. Сначала исключают «быстрые» вещи: ослабление болтов, загрязнение, повреждение вставок муфты, люфт на навеске. Затем выполняют повторный запуск и сравнивают с базовой записью. Если превышение сохраняется, оборудование выводят в ремонт и оформляют заявку на стендовую проверку.

Полезно заранее договориться о правилах: кто принимает решение об остановке, кто подписывает протокол, где хранится журнал и какие значения считаются критичными. Такая организация снижает риск, что линия продолжит работу в тяжёлом режиме «пока не сломается».

14. Итоговая логика

В реальной эксплуатации почти всегда выигрывает системность: сначала фиксируются исходные значения, затем выполняются контрольные замеры по одинаковой схеме, после чего изменения подтверждаются повторным запуском. Если результат нестабилен, не стоит «дожимать» смену — лучше остановить линию и оформить ремонт по регламенту. Такой подход экономит время, сохраняет соседние узлы и снижает вероятность цепочки отказов на участке. Полезно также обучить персонал работе с журналом и единым чек-листом: это ускоряет реакции и упрощает передачу смены.
