Роль частоты вращения электродвигателя

Частота и вращение задают поведение привода сильнее, чем кажется по паспорту. Когда электродвигатель выбирают по мощности, а частоту и темп оставляют без проверки, оси приходится работать вне расчётного режима: растут токовые, увеличивается нагрев обмоточной части, а механизм получает лишние удары. Поэтому для оборудования важны не только киловатты, но и обороты, обороты на оси и стабильность вращения в минуту.

Ниже — материал о том, как частота формирует темп, почему синхронный и асинхронный режимы дают разные обороты, как статор и ротор создают магнитное поле, и какими методами удобно контролировать показатели в работе.

1. Что измеряют: обороты, темп и частота

Частота — это входной параметр сети или преобразователя. Темп — это то, что получает механизм на выходе. А обороты удобнее всего считать как число об/мин в минуту: так проще сравнивать разные электродвигатели.

В проектной документации полезно фиксировать три вещи:

• частоту питания и целевые частоты для режимов;
• темп на выходе редуктора или непосредственно на оси;
• обороты, об/мин и оборотами на контрольных точках, если агрегат чувствителен к темпу.

Чем точнее задана темп, тем меньше риск, что мотор будет жить на перегрузе. При этом изменение частоты меняет темп нелинейно, если в цепи есть ремни, редукторы и другие механизмы.

2. Синхронная скорость и влияние полюсов

Синхронный режим описывает вращение магнитного поля статора. Когда на обмоточную часть подают напряжение и формируют токовый режим, в статоре возникает магнитный поток. Этот поток вращается, и его темп определяется частотой и количеством полюсов.

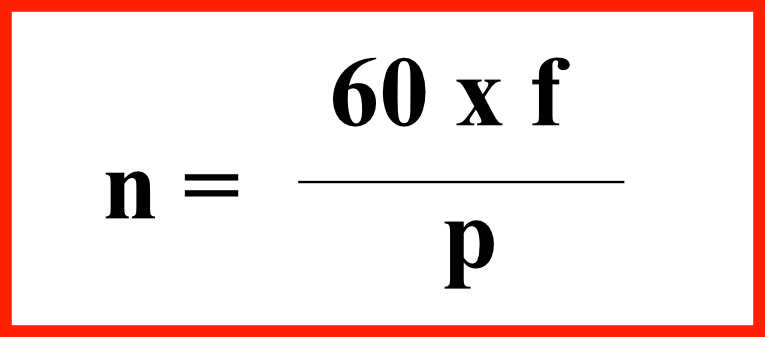

Базовая формула

где n — синхронная скорость,
f — частота,
p - количество пар полюса.

Поэтому при частоте 50 гц синхронные значения обычно попадают в ряд 3000, 1500, 1000, 750 и 600 об/мин. Чем больше полюсов, тем ниже скорость поля и тем выше момент на оси при той же мощности.

Важно: синхронный показатель относится к полю, а не к механике. Двигатель может быть синхронный, но на практике чаще используется асинхронный двигатель, где фактическая скорость ниже синхронной.

2.1. Как выбрать количество полюсов под задачу

Для подбора удобно начать с простого ряда. Если частота фиксирована, то количество пар полюсов определяет, какие обороты получит привод. В каталоге это видно по названию, а в паспорте — по строке, где указаны синхронные значения и номинальные обороты.

В таблице видно, как частота переводится в обороты. На практике синхронный ряд нужен, чтобы не ошибиться с выбором: если агрегат рассчитан на 1000 оборотов, а поставить двигатель на 1500 оборотов, редуктору и валу придётся компенсировать разницу, и потери вырастут.

3. Почему асинхронный двигатель не догоняет поле

Асинхронный принцип опирается на скольжение: ротор должен вращаться медленнее поля, чтобы в роторе возник токовый ответ и появился момент. Если ротор догонит поле, токовым в проводниках роторной части почти нечем будет питаться, и момент исчезнет.

Поэтому в асинхронных режимах скорость зависит от нагрузки: при росте нагрузки возрастает токовый, растут потери, и обороты падают. При снижении нагрузки обороты приближаются к синхронной скорости, но не достигают её. Именно поэтому в паспорте указывают номинальные обороты, а не идеальные значения.

3.1. Где появляется разница между паспортом и фактом

В реальной системе на обороты влияет не только частота. Асинхронный двигатель даёт скольжение, ремень может проскальзывать, а муфта добавляет упругость. Поэтому сравнивают не одну цифру, а несколько параметров: частоты на входе, вращение на валу, состояние агрегата и температура обмоток.

Поэтому при диагностике электродвигателя проверяют:

• напряжение по фазам и падение уровня сети на клеммах;
• токовый по каждой фазе и общий токовый;
• состояние обмоток и состояние изоляции в обмотках;
• состояние статора и загрязнение в статоре.

Если есть подозрение на дефект, смотрят и ротор: по следам нагрева на роторной части часто видно, что ротор работал с повышенными токами.

5. Вал, механизм и требования к оборудованию

Скорость на оси выбирают от процесса. Насос, вентилятор, конвейер или мешалка требуют разные обороты, потому что каждый агрегат имеет свою кинематику. Если на выходе задают слишком высокие обороты, растёт вибрация; если об/мин не хватает, падает производительность.

Если в приводе есть редуктор, скорость пересчитывают по передаточному отношению, а затем проверяют, не выходят ли валы на критические режимы.

Паспортные пределы и практические оговорки

Производитель обычно задаёт допустимую нагрузку на выходном валу при определённом вылете. Если меняются параметры установки — крепёж, посадки, масса навески — реальная нагрузка может стать выше при том же режиме. Поэтому редуктор проверяют не «по мощности», а по фактическим силам.
Ниже — короткая таблица для приёмки.

5.1. Выбор двигателя под оборудование и режим работы

Для оборудования важна связка «частота — обороты — нагрузка». Один двигатель может дать нужную мощность, но не дать правильные обороты. Второй двигатель даст обороты, но будет работать на пределе по току и перегревать обмотки.

Практический порядок выбора такой:

1. определить требуемые обороты на валу и допустимое отклонение;
2. выбрать электродвигатель по количеству полюсов и по мощности;
3. оценить, выдержит ли двигатель режим пуска и как быстро стабилизируется вращение;
4. согласовать механизмы передачи: ремень, редуктор, муфта;
5. зафиксировать показатели для эксплуатации: частоты, обороты, уровень токового и температура обмоток.

Если есть частотное управление, важно заранее определить диапазон частот. При слишком низкой частоте асинхронный электродвигатель может терять охлаждение, а при высокой возрастает нагрузка на подшипники и валы.

6. Подходы определения фактической скорости

На объекте полезно иметь хотя бы один из методов проверки об/мин:

1. метод тахометра — измеряют скорость на выходе и получают обороты;
2. метод по полюсам — по их количеству оценивают синхронную скорость и сравнивают с фактом;
3. метод по ремням — через отношение диаметров считают скорость на валу.

Если шильдик повреждён, метод по полюсам помогает восстановить паспортные данные. В спорных случаях фиксируют показатели измерений: нагрузка, напряжение, частоты, температура и схема подключения.

7. Регулирование: как менять скорость без замены двигателя

Управление скоростью чаще всего делают тремя путями.

Регулирование через преобразователь: при снижении частоты падает синхронная скорость поля, и обороты уменьшаются. При повышении обороты растут, но нужно контролировать токовые и нагрев.

Регулирование через изменение полюсов: в многоскоростных двигателях переключают схему обмотки, меняется количество пар полюса, и получается ступенчатая скорость.

Регулирование через механизмы передачи: иногда проще заменить шкивы или редуктор, чтобы получить нужные обороты на валу без глубокого вмешательства в электрику.

При любом регулировании контролируют мощность и напряжение: при неверной настройке двигатель уйдёт в перегрев даже при красивых оборотах.

7.1. Катушка и ремонт: почему важна повторяемость

При перемотке качество зависит от того, как уложены катушки и как пропитаны обмотки. Если количество витков уплыло, изменится магнитный режим, и частота вращения под нагрузкой станет другой. Поэтому при ремонте фиксируют количество витков, схему фаз и маркировку выводов катушек.

В отчёте по ремонту обычно указывают:

• количество катушек и количество витков;
• параметры обмоток до и после;
• проверочный метод на холостом ходе и под нагрузкой;
• результаты измерений, чтобы в эксплуатации было с чем сравнивать.

8. Типовые проблемы с частотой и оборотами

Если темп плавает, причина обычно в трёх группах:

• сеть: просадки уровня сети, перекос фаз, рост токов;
• механика: износ подшипников, перекос муфты, дополнительная нагрузка агрегата;
• управление: неверные частоты, неправильный параметр преобразователя, ошибки в алгоритме.

В эксплуатации полезно вести короткий журнал: значения уровня сети, токовый, частота, скорость и температура. Так проще понять, откуда берутся отклонения об/мин и почему двигатель ведёт себя нестабильно.

8.1. Асинхронные режимы

В приводах с переменной нагрузкой асинхронный электродвигатель удобен тем, что в асинхронных режимах легко удержать устойчивость без лишних потерь. Если вращение начинает плавать, сначала измеряют ток и сравнивают поведение в индукционном исполнении с паспортом; затем оценивают два асинхронных варианта по нагреву и шуму.

9. Оперативная проверка за 60 секунд

• за минуту оцените вращение агрегата и отметьте, как ведёт себя двигатель на холостом ходу;
• за минуту проверьте вращение муфты и убедитесь, что электродвигатель не даёт рывков;
• за минуту сравните вращение выходной оси привода и уточните, как реагирует асинхронный двигатель при подключении нагрузки;
• за минуту снимите ток и зафиксируйте, как асинхронный электродвигатель держит режим без перегрева;
• за минуту проверьте токи по клеммам: при перекосе фаз асинхронного двигателя растёт шум и ухудшается вращение;
• за минуту измерьте ток по одной линии и оцените, насколько двигатель стабилен на прогреве и при вращении;
• за минуту уточните ток и его значение и сделайте пометку по работе двигателя, если вращение стало неровным;
• за минуту осмотрите статор и сравните чистоту статора с предыдущей записью, если вращение изменилось;
• за минуту загляните в статор на наличие пыли: при загрязнении у электродвигателя меняется вращение;
• за минуту проверьте крепёж статора, чтобы двигатель не создавал паразитное вращение корпуса;
• за минуту оцените состояние статора и убедитесь, что асинхронный двигатель не уходит в перегрев при вращении;
• за минуту уточните, синхронный двигатель стоит ли на линии, и сравните вращение с паспортом;
• за минуту проверьте, синхронная ли схема включения у электродвигателя, и отметьте вращение без пульсаций;
• за минуту убедитесь, что для синхронных двигателей нет дрожания, а вращение остаётся ровным;
• за минуту проверьте режим синхронного электродвигателя и оцените, как держится вращение при изменении нагрузки;
• за минуту зафиксируйте полюса и число пар на табличке: для асинхронного двигателя это важно при сравнении вращения;
• за минуту отметьте полюса в паспорте и сопоставьте, как электродвигатель ведет себя по вращению;
• за минуту осмотрите катушку выводов и убедитесь, что асинхронный электродвигатель не теряет вращение из-за контакта;
• за минуту проверьте оборудование перед пуском: при неверной сборке оборудования меняется вращение и растёт нагрузка;
• за минуту зафиксируйте состояние оборудования в журнале: при смене комплекта меняется режим работы двигателя и агрегата;
• за минуту отметьте оборудование на линии и состояние оборудования рядом с приводом: так проще связать жалобу с двигателем.

10. Итог

Роль частоты в приводе сводится к простому: она задаёт синхронную скорость поля, а вращение вала определяется нагрузкой, типом двигателя и способом регулирования. Если обороты и скорость согласованы с агрегатом, электродвигатель работает спокойнее, токовые ниже, а эксплуатация становится предсказуемой.
