Как включить трехфазный двигатель в однофазную сеть

Трехфазный электродвигатель обычно рассчитан на промышленную сеть, но на объекте иногда доступна только однофазная сеть 220 В. Такое включение допустимо как компромисс: часть мощности снижается, нагрев растет, а пусковой момент уменьшается. Чтобы трехфазный двигатель не ушёл в перегрев, необходимо собрать правильную схема и выполнить контроль по нагрузке.

1) Подготовка перед подключением

Первое подключение начинайте с проверки. Осмотрите двигатель: крышки должны прилегать, крепёж затянут, вал у двигателя вращается без заеданий. Если двигатель долго хранился в сырости, его просушивают перед работой. Затем необходимо измерить сопротивление изоляции и сравнить результаты для каждой обмотки. Если значения нестабильны, работу переносят — электродвигатель лучше обслужить заранее, чем искать причину аварии в питании.

Что обычно проверяют перед подключением:

• маркировку выводов двигателя в клеммной коробке;
• одинаковые значения для обмотки на мультиметре;
• состояние подшипников у двигателя.

Отдельно отметьте, что при однофазном режим будет больше нагрев, поэтому проверка необходима.

2) Соединение обмоток: «звезда» и «треугольник»

В клеммной коробке трехфазный двигатель чаще всего имеет шесть выводов. Для работы от сети 220 В обычно выбирают схему «треугольник», потому что при таком соединение двигатель лучше держит момент. Если на табличке указано 220/380, перемычки переставляют на «треугольник». Если указано только 380, придется открыть электродвигатель, вывести концы обмотки и собрать нужную схему.

Короткая подсказка по напряжению:

• «звезда» — чаще для 380 В;
• «треугольник» — чаще для 220 В.

3) Почему нужен конденсатор

Когда трехфазный электродвигатель питается от однофазной сети, в цепи остается одна фаза. Чтобы двигатель запустился, используют конденсатор: он создает сдвиг фаз в одной ветви и помогает получить рабочий режим. Ниже — две практические схема, которые чаще применяют на объекте.

4) Схема с рабочим конденсатором

Эта схема подходит, когда нагрузка лёгкая и требуется простой запуск. Конденсатор включают постоянно, а емкость подбирают по мощности двигателя. Для сети 220 В ориентир такой: емкость рабочего конденсатора берут около 70 мкФ на 1 кВт мощности. По напряжение конденсатор выбирают с запасом 400–450 В, чтобы выдерживать броски при коммутации.

Подключение в этой схеме выполняют так: два провода сети идут на две клеммы «треугольника», а третий вывод получают через конденсатор.

5) Схема с рабочим и стартовым конденсатором

Если электродвигатель запускается под нагрузкой, одного номинала обычно недостаточно. Тогда применяют два элемента: рабочий конденсатор остаётся постоянно, а стартовый конденсатор подключают только на пуск и отключают после разгона. Пусковой элемент увеличивает пусковой момент и помогает трехфазному двигателю выйти на обороты.

Обычно емкость пускового конденсатора берут в 2–3 раза больше, чем емкость рабочего конденсатора. Важно: стартовый конденсатор нельзя держать в цепи долго, иначе нагрев растёт быстро. Для отключения используют кнопку без фиксации или реле времени — так схема безопаснее для обмотки.

6) Подбор элементов: на что смотреть

Для стабильной работы важно, чтобы элемент был рассчитан на переменное напряжение и имел нужный номинал. Также учитывают, что в однофазной сети доступная отдача обычно ниже, поэтому трехфазный электродвигатель выбирают с запасом. Если после запуска агрегат гудит и не разгоняется, емкость увеличивают; если агрегат заметно нагревается, емкость уменьшают.

Сравнение вариантов

7) Подключение через преобразователь частоты

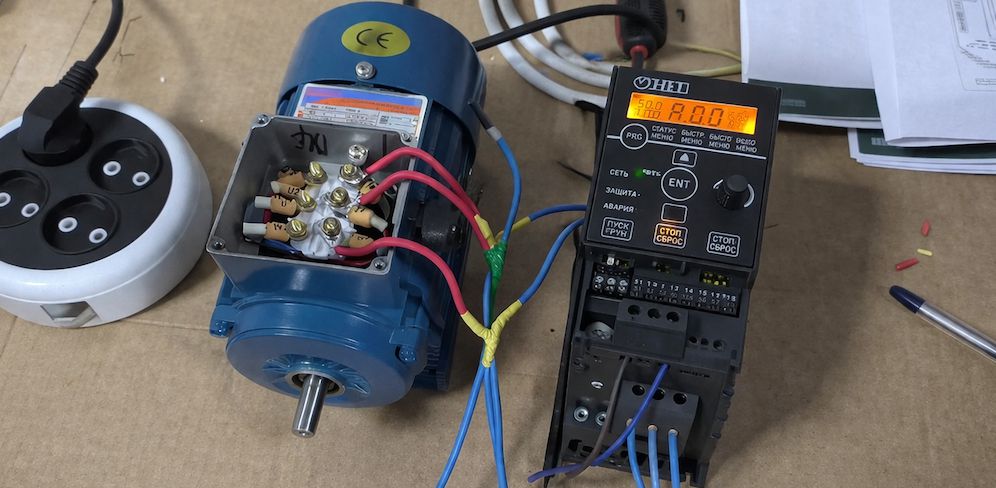

Если нужен более ровный режим, используют преобразователь: он принимает однофазную сеть и формирует три напряжения на выходе. Тогда трехфазный электродвигатель теряет меньше мощности, а момент на валу выше, чем в конденсаторном варианте. В настройках задают номинальный ток и частоту разгона, а также ограничение по напряжению. После настройки сравните фазы и отметьте уровень по ним.

8) Контроль после включения

После сборки подключение выполняют по шагам: сначала пробный пуск без нагрузки, затем кратковременно добавляют нагрузку. Такое подключение удобнее оценивать в номинальном режиме по току и нагреву. По результату оценивают нагрев корпуса и уровень напряжение в линии. Если нагрев выше ожидаемого, необходимо уменьшить емкость или снизить нагрузку. Для механизмов с тяжёлым стартом выбирают вариант со стартовым.

В каждом преобразователе есть отдельные разделы для привода и защиты. На практике преобразователь удобнее настраивать по шагам: сначала частоты и ограничения, затем проверки ввода, затем реакции на аварии. Если на объекте несколько преобразователей, используйте единый шаблон: это ускорит настройку ввода и снизит риск ошибки. Для серийных линий удобны частотные профили.

9) Ошибки и безопасность

Типовые причины проблем: неверная схема, неверный подбор, слабый элемент по напряжению и плохое подключение в коробке. Перед включением обязательно ставят автомат и организуют заземление. Конденсатор способен сохранять заряд, поэтому его разряжают через резистор.

Короткий порядок:

1. собрать схему и проверить подключение;
2. выполнить пробный пуск;
3. измерить ток и напряжение;
4. при проблемах корректировать емкость и пусковой режим.

Итог

Включение трехфазного электродвигателя в однофазную сеть возможно, если заранее проверить двигатель, подобрать конденсатор и емкость под нагрузку, а также выдержать требования по напряжению. Для более стабильной работы используют ПЧ, а для простых задач достаточно конденсаторных решений.

10) Ограничения по мощности и тяге

При работе от 220 В такие машины почти всегда теряют часть мощности: для многих задач реальная мощность составляет 60–70% от паспортной. Дополнительно фиксируйте контроль пускового времени, чтобы пусковой процесс не затягивался. Если нужна тяга на валу, агрегат выбирают с запасом по мощности, а сам привод стараются запускать без нагрузки. Для контроля полезно сравнить ток в рабочем режиме с паспортом: при росте нагрузки увеличивается нагрев и ускоряется старение изоляции обмотки.

11) Как оценить соответствие двигателя сети

Если шильдик стёрт, подключение начинают с определения выводов. Для этого удобно использовать тестер: по парам находят выводы каждой катушки, затем определяют начало и конец по низкому уровню и реакции на фазовый сдвиг. Важно, чтобы однофазный режим не перегружал двигатель: измерьте напряжение в линии, оцените частоту (обычно 50 Гц) и проверьте нагрев корпуса через 10–15 минут работы.

12) Памятка по подключению

• подключение выполняют при снятом напряжение и с проверкой затяжки клемм;
• перед запуском необходимо убедиться, что двигатель подключен по выбранной схеме, что фаза и ноль не перепутаны и что третья фаза через элемент задана правильно;
• при первом пуске контролируют токовый уровень, а также отсутствие запаха и искрения в коробке двигателя;
• если двигатель греется, снижайте нагрузку и пересматривайте подбор элементов.
