Мотор-редукторы планетарные МПО1М (МПО2М) (МПО2М-10)

Планетарные мотор-редукторы

Мотор-редуктор МПО 1М, МПО 2М планетарная серия предназначен для приводов перемешивающих устройств для химической, медицинской, микробиологической и других отраслей промышленности. Редуктор МПО может использоваться также для приводов машин общего назначения.

Редуктор МПО представляет собой механическое устройство, которое способно преобразовать механическую энергию с одними параметрами в энергию с параметрами другими, такими, которые требуются.

Цена по запросу

Характеристики

Характеристики

Условное обозначение:

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Исполнение по монтажу:
ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закрытого кольца, передающего осевые усилия;
Ф-2П – горизонтальное, фланцевое с полумуфтой;
Щ – горизонтальное на опорных лапах;
Ф – горизонтальное с опорным фланцем;
В - вертикальное с опорным фланцем, выходным валом вниз.
4. Передаточное число.
5. Мощность комплектующего электродвигателя, кВт.
6. Число оборотов выходного вала, об/мин.
7. Дополнительные опции.

Габаритные и присоединительные размеры

Исполнение на лапах

Исполнение на фланце

Габаритные и присоединительные размеры валов

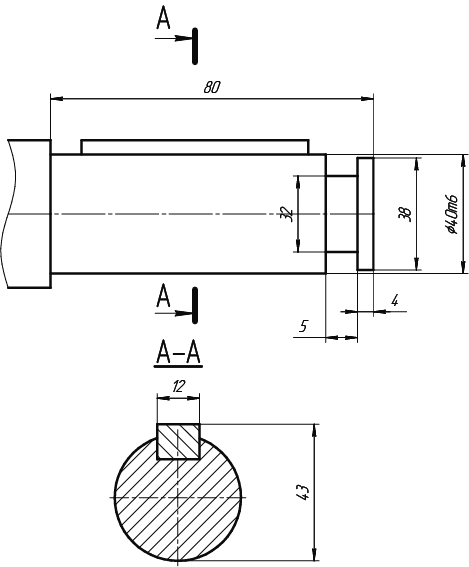

Цилиндрический вал Цилиндрический вал с кольцевой канавкой (ВК)

Конструктивное исполнение по способу монтажа.

ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закрытого кольца, передающего осевые усилия;
Ф-2П – горизонтальное, фланцевое с полумуфтой;
Щ – горизонтальное на опорных лапах;
Ф – горизонтальное с опорным фланцем;
В - вертикальное с опорным фланцем, выходным валом вниз.

Таблица подбора редуктора

Типоразмер	Исполнение по монтажу	Номинальное передаточное число	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу Н.м	Допускаемая радиальная нагрузка	Масса редукторной части, кг	Масса мотор-редуктора, кг	Тип электродвигателя	Мощность электродвигателя
МПО2М-10-2190-0,37/0,63	В, ВК, Щ, Ф	2190	0,63	600	3000	65	71	4АА63В4	0,37
							85	В63В4
МПО2М-10-208-0,37/6,3		208	6,3	495			71	4АА63В4	0,37
							85	В63В4
МПО2М-10-81,6-0,75/16		81,6	16	420			81	4АМХ71В4	0,75
							88	В71В4
МПО2М-10-66,5-0,75/20		66,5	20	335			81	4АМХ71В4	0,75
							88	В71В4
МПО2М-10-66,5-1,5/20		66,5	20	600			87	4АМХ80В4	1,5
							97	В80В4
МПО2М-10-45,5-0,75/31,5		45,5	31,5	215			81	4АМХ71В4	0,75
							88	В71В4
МПО2М-10-45,5-1,5/31,5		45,5	31,5	425			87	4АМХ80В4	1,5
							97	В80В4
МПО2М-10-28,2-0,75/50	В, ВК, Щ, Ф	28,2	50	135	3000	65	81	4АМХ71В4	0,75
							88	В71В4
МПО2М-10-28,2-1,5/50		28,2	50	270			87	4АМХ80В4	1,5
							97	В80В4
МПО2М-10-28,2-3/50		28,2	50	545			102	4АМХ100S4	3
							142	В100S4
МПО2М-10-23,1-3/63		23,1	63	430			102	4АМХ100S4	3
							142	В100S4
