Мотор-редукторы планетарные МПО1М (МПО2М) (МПО2М-15)

Планетарные мотор-редукторы

Мотор-редуктор МПО 1М, МПО 2М планетарная серия предназначен для приводов перемешивающих устройств для химической, медицинской, микробиологической и других отраслей промышленности. Редуктор МПО может использоваться также для приводов машин общего назначения.

Редуктор МПО представляет собой механическое устройство, которое способно преобразовать механическую энергию с одними параметрами в энергию с параметрами другими, такими, которые требуются.

Цена по запросу

Характеристики

Характеристики

Условное обозначение:

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Исполнение по монтажу:
ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закрытого кольца, передающего осевые усилия;
Ф-2П – горизонтальное, фланцевое с полумуфтой;
Щ – горизонтальное на опорных лапах;
Ф – горизонтальное с опорным фланцем;
В - вертикальное с опорным фланцем, выходным валом вниз.
4. Передаточное число.
5. Мощность комплектующего электродвигателя, кВт.
6. Число оборотов выходного вала, об/мин.
7. Дополнительные опции.

Габаритные и присоединительные размеры

Исполнение на фланце

Исполнение на лапах

Габаритные и присоединительные размеры валов

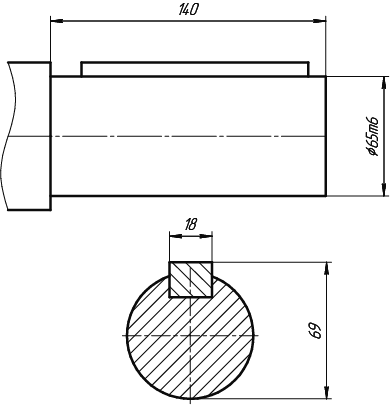

Цилиндрический вал Цилиндрический вал с кольцевой канавкой (ВК)

Конструктивное исполнение по способу монтажа.

ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закрытого кольца, передающего осевые усилия;
Ф-2П – горизонтальное, фланцевое с полумуфтой;
Щ – горизонтальное на опорных лапах;
Ф – горизонтальное с опорным фланцем;
В - вертикальное с опорным фланцем, выходным валом вниз.

Таблица подбора редуктора

Типоразмер	Исполнение по монтажу	Номинальное передаточное число	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу Н.м	Допускаемая радиальная нагрузка	Масса редукторной части, кг	Масса мотор-редуктора, кг	Тип электродвигателя	Мощность электродвигателя
МПО2М-15-2469-0,55/0,56	В, ВК, Щ, Ф	2469	0,56	2350	7000	163	186	4АМХ71А4	0,55
							193	В71А4
МПО2М-15-204-0,75/4,6		204	4,6	1370			190	4АМХ80А6	0,75
							202	В80А6
МПО2М-15-204-0,75/6,7		204	6,7	940			186	4АМХ71В4	0,75
							195	В71В4
МПО2М-15-101,7-1,5/14		101,7	14	930			191	4АМХ80В4	1,5
							204	В80В4
МПО2М-15-81,5-4/18		81,5	18	1930			206	4А100L4	4
							241	B100L4
МПО2М-15-81,5-3/18		81,5	18	1450			207	4АМХ100SА4	3
							260	2В100SА4
МПО2М-15-46,9-5,5/31		46,9	31	1590			228	4АМ112МА4	5,5
							270	2В112М4
МПО2М-15-32,1-5,5/45		32,1	45	1095			228	4АМ112МА4	5,5
							270	2В112М4
МПО2М-15-32,1-7,5/45		32,1	45	1495			252	4АМ132S4	7,5
							305	2В132S4
МПО2М-15-32,1-11/45		32,1	45	2195			267	4АМ132М4	11
							315	2В132М4
МПО2М-15-24,6-7,5/59		24,6	59	1140			252	4АМ132S4	7,5
							305	2В132S4
МПО2М-15-24,6-11/59		24,6	59	1675			267	4АМ132М4	11
							315	2В132М4
