Червячные мотор-редукторы МЧ (МЧ-160М1)

Одноступенчатые червячные мотор-редукторы

Мотор редуктор червячный одноступенчатый серии МЧ являются приводами общего назначения различных машин и механизмов.

Мотор редуктор МЧ - условия применения

нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
работа длительная (до 24 ч. в сутки) или с периодическими остановками;
вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
климатические исполнения - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 - 69.

Мотор редуктор одноступенчатый купить по ценам производителя можно оформив заказ на нашем сайте, при возникновении вопросов квалифицированные менеджеры помогут подобрать технику.

Цена по запросу

Описание
Характеристики

Мотор-редуктор МЧ-160 имеет ряд преимуществ:

высокая мощность;
широкий диапазон передаточных значений;
высокий КПД.

Возможно функционирование устройства с постоянной и переменной нагрузкой в неагрессивной, невзрывоопасной среде.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора (М1 модернизированный).
3. Число оборотов выходного вала, об/мин.
4. Вариант сборки.
5. Вариант расположения двигателя.
6. Вариант крепления.
7. Дополнительные опции.

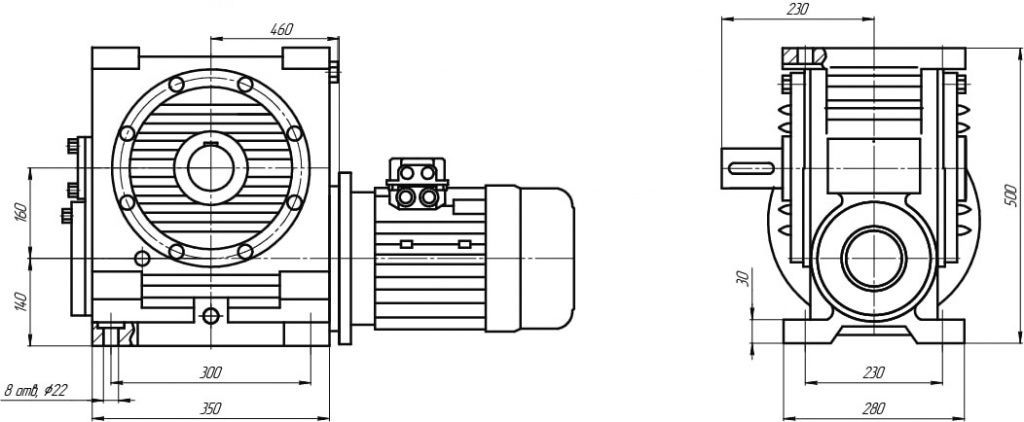

Габаритные и присоединительные размеры

Размеры валов

Выходной цилиндрический вал Выходной конический с внутренней резьбой

Выходной конический вал с наружной резьбой Выходной вал полый шпоночный

Выходной вал полый шлицевой

Таблица подбора редуктора

iN	n1	n2	ч-160м мч-160м
	n1	n2	Р1	Т2	η
	мин^-1		кВт	Н.м	η
4	1500	375	41,2	1006	0,96
	1000	250	31,8	1167	0,96
	750	187,5	26,4	1288	0,96
5	1500	300	36,6	1118	0,96
	1000	200	28,3	1297	0,96
	750	150	23,4	1431	0,96
6,3	1500	238	32,3	1243	0,96
	1000	158,5	25	1441	0,96
	750	119	20,9	1590	0,95
8	1500	187,5	26,1	1250	0,94
	1000	125	20,4	1450	0,93
	750	93,75	17,3	1600	0,91
10	1500	150	19,4	1150	0,93
	1000	100	15	1320	0,92
	750	75	129,5	1500	0,91
12,5	1500	120	15,7	1150	0,92
	1000	80	12	1320	0,92
	750	60	10,5	1500	0,9
16	1500	93,75	15,3	1400	0,9
	1000	62,5	11,9	1600	0,88
	750	46,88	10,2	1800	0,87
20	1500	75	10,4	1150	0,87
	1000	50	8,1	1320	0,85
	750	37,5	7,1	1500	0,84
25	1500	60	8,2	1120	0,86
	1000	40	6,6	1320	0,84
	750	30	5,4	1400	0,83
31,5	1500	47,6	9,6	1600	0,83
	1000	31,7	7,5	1800	0,8
	750	23,8	6,3	2000	0,79
40	1500	37,5	6,2	1250	0,79
	1000	25	5	1450	0,76
	750	18,75	4,3	1600	0,73
50	1500	30	5	1180	0,75
	1000	20	3,8	1320	0,73
	750	15	3,2	1450	0,71
63	1500	23,8	3,7	1090	0,74
	1000	15,87	2,9	1250	0,71
	750	11,9	2,4	1320	0,69
80	1500	18,75	3,1	1090	0,69
	1000	12,5	2,4	1250	0,67
	750	9,37	2	1320	0,64

Варианты сборки

Вариант расположения червячной пары

Вариант крепления

1. Без лап с привалочной плоскостью
2. На лапах со стороны червяка
3. На лапах со стороны колеса
4. На лапах со стороны, противоположной входному концу червяка
5. На лапах со стороны входного конца червяка
6. На фланце справа
7. На фланце слева
8. С реактивной штангой справа
9. С реактивной штангой слева
