Коническо-цилиндрические двухступенчатые редукторы КЦ1 (КЦ1-500)

Коническо-цилиндрические редукторы

Редукторы КЦ1 коническо-цилиндрические двухступенчатые предназначены для использования в изделиях подъемно-транспортного оборудования, для ремонтно-эксплуатационных нужд действующего оборудования и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

ООО ПТЦ "Привод" является производителем приводной техники, поэтому готов предложить наиболее выгодные условия и цены на редуктор КЦ1. Наши специалисты отслеживают изменения на рынке, поэтому готовы предложить минимальные розничные и оптовые цены. Чтобы оформить заказ свяжитесь с менеджерами по тел. 8-800-2000-220 или отправьте запрос на privod58@gmail.com.

Цена по запросу

Описание
Характеристики

Редуктор коническо-цилиндрический двухступенчатый КЦ1-500 (КЦ1 500) производства ПТЦ "Привод" рассчитан на следующие условия эксплуатации:

редукторы КЦ1 500 рассчитаны на непрерывный режим работы;
редукторы КЦ1-500 допускают вращение валов в обе стороны при частоте вращения входного вала не более 1500 об/мин и окружной скорости зубчатых передач не более 12 м/с;
нагрузка постоянная или переменная, одного направления и реверсивная;
работа постоянная с периодическими остановками;
эксплуатация в микроклиматических районах с умеренным (климатическое исполнение У), а также сухим и влажным тропическим (Т) климатом и категории размещения 2 по ГОСТ 15150.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

Размеры валов

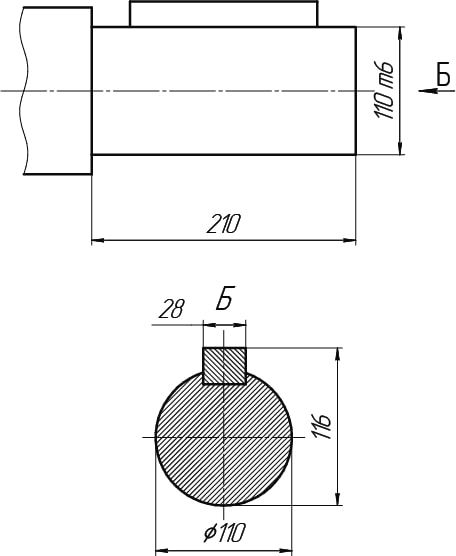

Входной конический вал Выходной цилиндрический вал

Выходной вал в виде зубчатой полумуфты

Таблица подбора редуктора

Тип	Передаточные числа		Коэффициент полезного действия	Масса, кг
Тип	Номинальные	Фактические	Коэффициент полезного действия	Масса, кг
КЦ 1-200 КЦ 1-250 КЦ 1-300 КЦ 1-400 КЦ 1-500	6,3;	6,29;	0,94	186
	10;	9,65;		391
	14;	13,6;		474
	20;	19,3;		980
	28	27,3		1740

Тип	Вал	Допускаемая радиальная консольная нагрузка, Н
		номинальное передаточное число
		6,3	10	14	20	28
КЦ 1-500	Входной	8000	8000	10000	13200	15500
КЦ 1-500	Выходной	30000	25000	25000	28000	30000

Тип	Номинальная частота вращения входного вала, об/мин.	Допускаемый крутящий момент на выходном валу, Нм
		номинальное передаточное число
		6,3	10	14	20	28
КЦ I-500	600	6300	9500	11500	9750	8200
	1000	6000	9000	10000	9000	7560
	1500	5700	9000	9000	8250	7100
