Цилиндрические горизонтальные крановые редукторы РК (РК-600)

Цилиндрические горизонтальные двухступенчатые редукторы

В современных отраслях строительства и промышленности важную роль играет использование подъемных механизмов. Мощное подъемное оборудование позволяет справляться с рядом сложных задач. Крановые цилиндрические редукторы РК являются одними из самых используемых в современной машиностроительной отрасли. В механизмах, функционирующих в режиме кратковременных повторов, для изменения числа оборотов в приводах используются крановые редукторы серии РК.

Заказать и купить крановый редуктор РК можно по телефону 8-800-2000-220 или написав менеджеру в онлайн-чат.
ООО ПТЦ "ПРИВОД" осуществляет поставки в любой регион России и СНГ. По вопросам стоимости, производства, модернизации и ремонта редукторов РК обращаться по контактным телефонам.

Цена по запросу

Описание
Характеристики

Редуктор РК-600 специальный крановый предназначен для изменения крутящих моментов и частоты вращения.

Редуктор РК-600 - Условия применения

Редуктор РК-600 применяется в следующих условиях:

Работа в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками, допускается длительная работа с постоянной нагрузкой;
Вращение валов в любую сторону;
Нагрузка одного направления и реверсивная;
Окружная скорость не должна превышать 12 м/сек;
Частота вращения входного вала не должна превышать 1500 об/мин;
Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
Климатические исполнения: У, Т - для категорий размещения 1-3; УХЛ и О - для категории размещения 4 по ГОСТ 15150-69.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

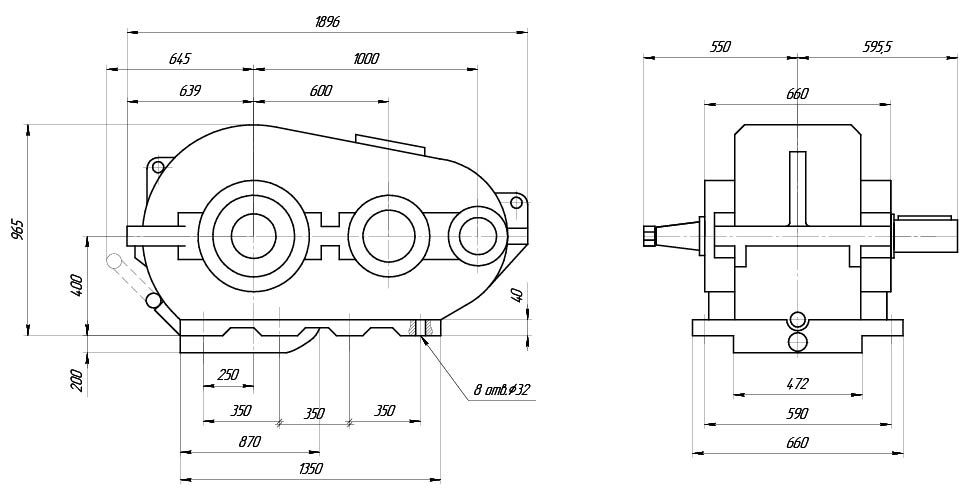

Габаритные и присоединительные размеры:

РК-600

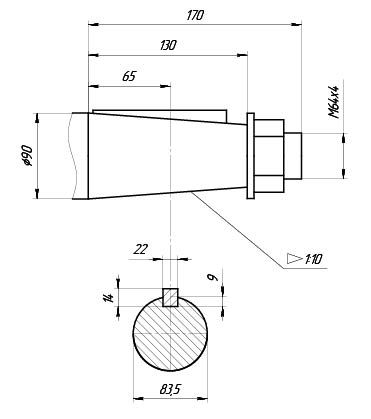

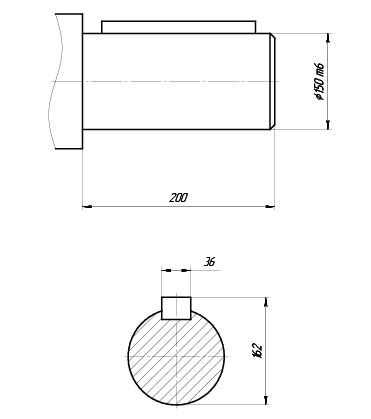

Исполнение входного вала (конический) Исполнение выходного вала (цилиндрический)

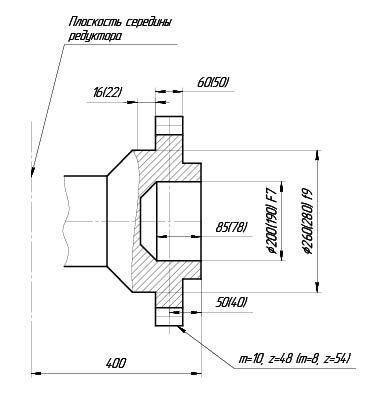

Исполнение выходного вала (зубчатая полумуфта)

Таблица подбора редуктора

Передаточное число	Номинальное	8	10	12,5	16	20	22,4	31,5	40	50
Передаточное число	Фактическое	8,23	10,35	12,64	15,75	20,49	23,34	31,5	41,52	48,57
Частота вращения, об/мин	Режим работы	Допускаемый крутящий момент на выходном валу редуктора, Нм
600	Особо легкий	51880	56460	69620	80570	90030	90580	96130	95220	101470
	ПВ-15%	43340	46540	51500	54930	56460	56740	58160	55540	57220
	ПВ-25%	37840	40440	44280	48340	49130	49220	50950	48220	49590
	ПВ-40%	31740	34330	38150	41020	41810	41700	42780	40890	42730
750	Особо легкий	-	51880	64090	74220	86670	88870	96130	94730	99460
	ПВ-15%	-	42730	46540	49810	54930	53600	55370	54690	57380
	ПВ-25%	-	37230	39670	42970	47850	46760	47680	47850	50050
	ПВ-40%	-	31740	33570	36720	40530	39650	40380	40530	42120
1000	Особо легкий	-	-	-	65920	77820	83060	90850	91560	96130
	ПВ-15%	-	-	-	42480	46690	48200	49030	53470	53560
	ПВ-25%	-	-	-	36620	40280	42040	42680	46510	47610
	ПВ-40%	-	-	-	31500	34430	35480	36340	39550	40280
1250	Особо легкий	-	-	-	-	-	73830	88830	87890	93390
	ПВ-15%	-	-	-	-	-	41840	43840	49810	51270
	ПВ-25%	-	-	-	-	-	36100	37840	43950	43950
	ПВ-40%	-	-	-	-	-	31010	32070	37210	37350
1500	Особо легкий	-	-	-	-	-	-	85560	85450	91560
	ПВ-15%	-	-	-	-	-	-	38830	45900	46080
	ПВ-25%	-	-	-	-	-	-	33840	39800	40280
	ПВ-40%	-	-	-	-	-	-	28650	33690	34180

при длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%;

допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.
