Цилиндрические горизонтальные крановые редукторы РК (РК-500)

Цилиндрические горизонтальные двухступенчатые редукторы

В современных отраслях строительства и промышленности важную роль играет использование подъемных механизмов. Мощное подъемное оборудование позволяет справляться с рядом сложных задач. Крановые цилиндрические редукторы РК являются одними из самых используемых в современной машиностроительной отрасли. В механизмах, функционирующих в режиме кратковременных повторов, для изменения числа оборотов в приводах используются крановые редукторы серии РК.

Заказать и купить крановый редуктор РК можно по телефону 8-800-2000-220 или написав менеджеру в онлайн-чат.
ООО ПТЦ "ПРИВОД" осуществляет поставки в любой регион России и СНГ. По вопросам стоимости, производства, модернизации и ремонта редукторов РК обращаться по контактным телефонам.

Цена по запросу

Описание
Характеристики

Для приводов кранов и специальных подъемных механизмов был разработан трехступенчатый крановый редуктор РК-500. Данные редукторы используются в целях передачи тяги от двигателя в обоих направлениях. Редуктор был разработан таким образом, что направление вращения может изменяться после полной остановки. Особенность РК-500 заключается в том, что механизм не используется для работы в постоянном режиме. Краткосрочные нагрузки являются оптимальным рабочим режимом.

Условия применения РК-500

Редуктор РК-500 специального кранового использования может эксплуатироваться в регионах с умеренными климатическими условиями. Технические требования при применении редуктора следующие:

частота вращения вала – не более 1000 об/мин;
эксплуатация с периодическими остановками;
запыленность воздуха – в пределах 10 мг/м³.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

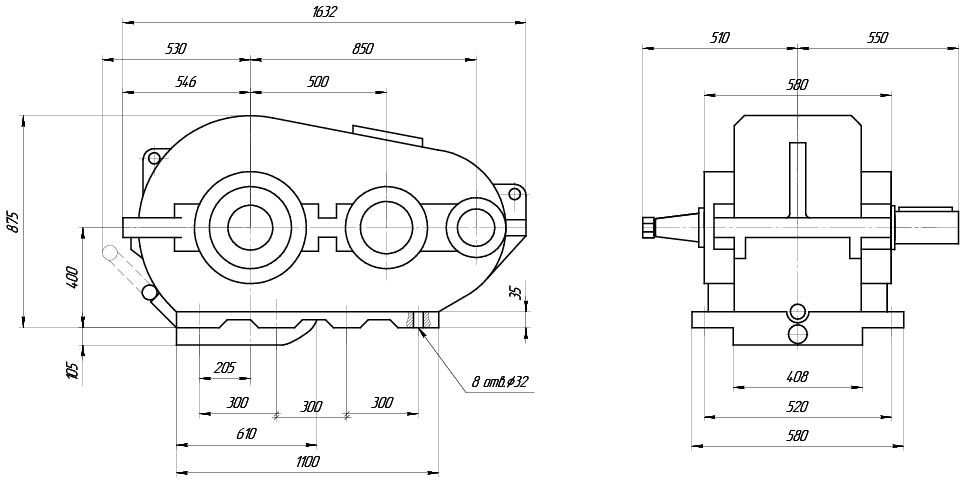

Габаритные и присоединительные размеры:

РК-500

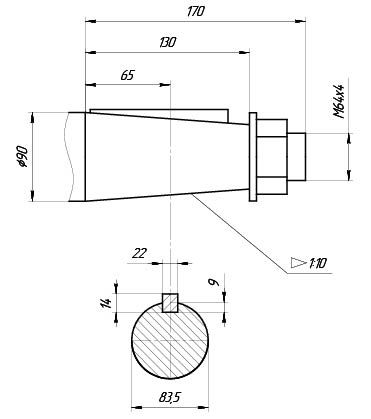

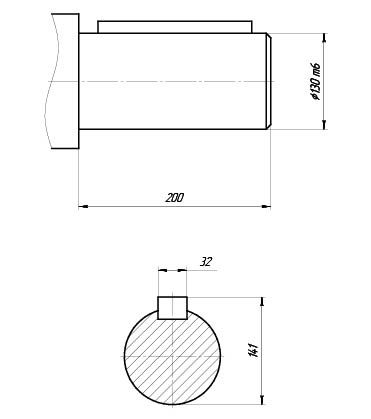

Исполнение входного вала (конический) Исполнение выходного вала (цилиндрический)

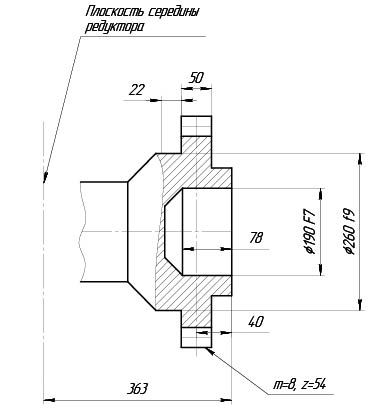

Исполнение выходного вала (зубчатая полумуфта)

Таблица подбора редуктора

Передаточное число	Номинальное	8	10	12,5	16	20	22,4	31,5	40	50
Передаточное число	Фактическое	8,23	10,35	12,64	15,75	20,49	23,34	31,5	41,52	48,57
Частота вращения, об/мин	Режим работы	Допускаемый крутящий момент на выходном валу редуктора, Нм
600	Особо легкий	51270	51880	54360	57380	58290	57770	59600	62870	64850
	ПВ-15%	29540	30280	32810	35160	32960	32130	35090	32350	33570
	ПВ-25%	25630	26860	28610	30520	28690	28030	30280	28080	29370
	ПВ-40%	21730	22740	24220	25880	24420	23580	25960	23800	24800
750	Особо легкий	48340	50660	53410	56640	57380	57420	60370	62010	64700
	ПВ-15%	25780	28810	30520	33990	31980	31720	33840	32230	35570
	ПВ-25%	22460	25020	33990	29490	27830	27620	29610	27830	28990
	ПВ-40%	19040	21240	31980	23440	23680	23520	25000	23680	24270
1000	Особо легкий	-	-	51500	54200	55850	55370	59120	61160	61160
	ПВ-15%	-	-	27010	28270	29660	30350	33170	31490	31490
	ПВ-25%	-	-	23460	24610	25820	26460	28840	27470	27470
	ПВ-40%	-	-	19910	20950	21970	22560	24510	23440	23440
1250	Особо легкий	-	-	-	-	54200	54140	57580	60060	63360
	ПВ-15%	-	-	-	-	28710	28220	29300	30760	32590
	ПВ-25%	-	-	-	-	25050	24610	25610	26660	28570
	ПВ-40%	-	-	-	-	21240	21010	21920	22560	24170
1500	Особо легкий	-	-	-	-	-	52640	57680	58600	62560
	ПВ-15%	-	-	-	-	-	25430	26340	29790	31430
	ПВ-25%	-	-	-	-	-	22150	22880	25880	27470
	ПВ-40%	-	-	-	-	-	18770	19420	21970	23190

при длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%;

допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.
