Цилиндрические горизонтальные двухступенчатые редукторы Ц2У (100, 125, 160, 200, 250) (Ц2У-250)

Цилиндрические горизонтальные двухступенчатые редукторы

Редуктор цилиндрический двухступенчатый ц2у - привод с зубчатым типом передачи, который относится агрегатами общемашиностроительного назначения, применяются для уменьшения скорости вала с одновременным увеличением получаемого момента. Они способны работать при любом направлении вращения и отличаются устойчивостью к частым знакопеременным нагрузкам. Купить редуктор Ц2У можно непосредственно у завода ООО ПТЦ "Привод".

В каталоге представлены цилиндрические редукторы наиболее популярных серий: Ц2У-100, Ц2У-125, Ц2У-160, Ц2У-200, Ц2У-250. Купить цилиндрический редуктор вы можете с доставкой по всей России и в страны СНГ любой транспортной компанией.

Цена по запросу

Описание
Характеристики

Назначение редуктора цилиндрического двухступенчатого горизонтального 1Ц2У-250

Редуктор 1Ц2У-250 предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Редуктором 1ц2у 250 называется механизм, который включает в себя червячные или зубчатые передачи. Служит для передачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать,помимо редуктора, цепные или ременные передачи, открытые зубчатые передачи.

Назначение редуктора

Редуктор ц2у 250 предназначен для понижения угловой скорости и, соответственно, повышения вращающего момента ведомого вала по сравнению с ведущим. Механизмы для повышения угловой скорости называют ускорителями или мультипликаторами.

Редуктор ц2у-250 проектируют либо для привода определенной машины, либо по заданной нагрузке и передаточному числу без указания конкретного назначения. ООО ПТЦ ПРИВОД поставляет редукторы 1Ц2У-250 в такие регионы, как: Воронеж, Москва, Ростов-На-Дону, Краснодар, Пенза. По вопросам ремонта, производства, модернизации редукторов 1Ц2У 250 обращаться по телефону 8-800-2000-220.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.

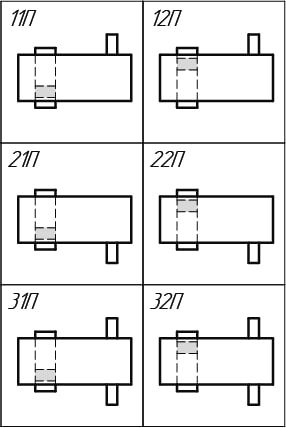

4. Вариант сборки.
5. Ц - цилиндрический выходной вал.

Вес редуктора: 310 кг

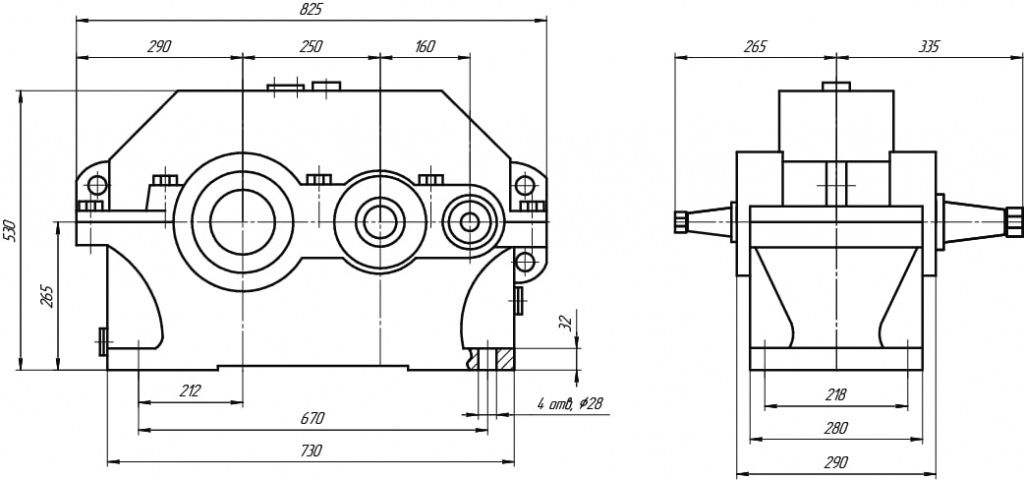

Габаритные и присоединительные размеры

Размеры валов

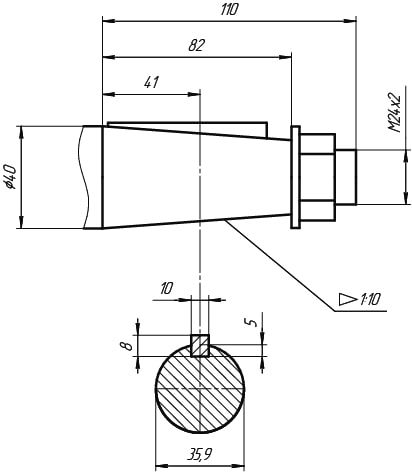

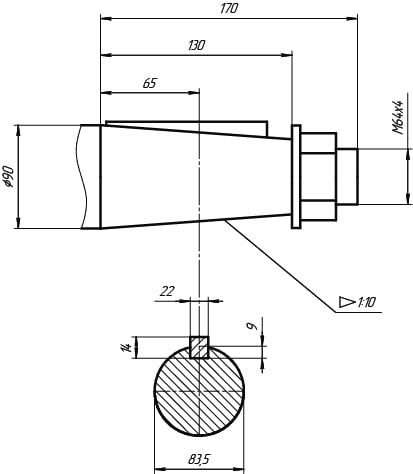

Входной конический вал Выходной конический вал

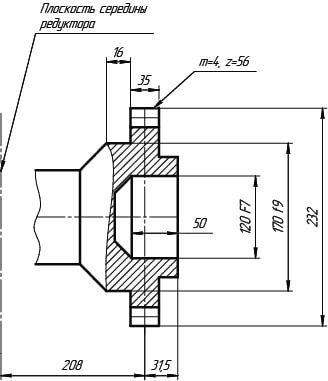

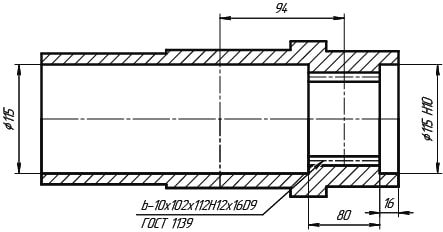

Выходной вал в виде зубчатой полумуфты Выходной полый вал

Ц2У 250 Выходной вал зубчатая полумуфта.jpg

Таблица подбора редуктора

Параметры			Типоразмер 1Ц2У
Параметры			1Ц2У 250
Номинальные передаточные числа			8; 10; 12,5; 16; 20; 25; 31,5; 40
Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нм		непрерывный (Н) ПВ=100%	5000
Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нм		тяжелый (Т) ПВ=40%	6300
		средний (С) ПВ=25%	8000
		легкий (Л) ПВ=15%	10000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н	входного	непрерывный (Н) ПВ=100%	3150
		тяжелый (Т) ПВ=40%	3550
		средний (С) ПВ=25%	4000
		легкий (Л) ПВ=15%	4500
	выходного	непрерывный(Н) ПВ=100%	18000
		тяжелый (Т) ПВ=40%	20000
		средний (С) ПВ=25%	22400
		легкий (Л) ПВ=15%	25000
КПД, не менее			0,97
Масса, кг		с чугунным корпусом	310
Масса, кг		с алюминиевым корпусом	-
