Цилиндро-червячные редукторы UD-S (UD-S-47)

Цилиндро-червячные редукторы

Червячные мотор-редукторы серии UD-S сохраняют общие стандарты широко популярных Европейских цилиндрических вертикальных мотор-редукторов, которых придерживаются большинство известных производителей. Благодаря унифицированным присоединительным размерам мотор-редукторы серии S могут служить заменой вышедших из строя мотор-редукторов известных брендов.

Вы всегда можете купить мотор-редукторы UD-S высокого качества по низкой цене, обратившись в нашу компанию.

Цена по запросу

Характеристики

Характеристики

Условное обозначение:

1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Передаточное число.
4. (PAM 28/250)
28- диаметр полого входного вала редуктора (мм),
250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).

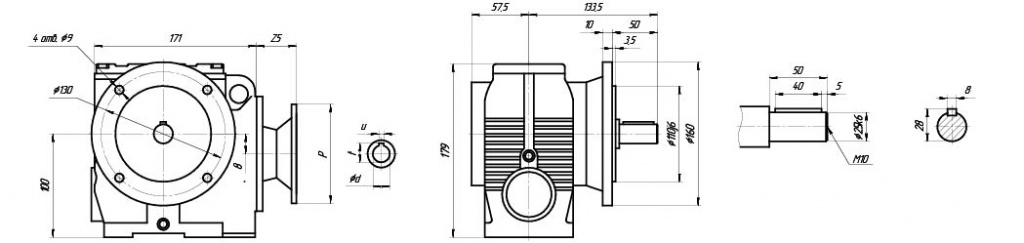

Габаритные и присоединительные размеры:

UD-S47... S-исполнение на лапах с цельными валом и сквозными отверстиями

UD-SF47... SF- исполнение на фланце с цельным валом

UD-SA47... SA-исполнение с полым валом и резьбовыми отверстиями

Исполнение полого выходного вала

	Исполнение 1	Исполнение 2	Исполнение 3
P, мм	140	160	200
Z5, мм	50	55	60

UD-SAF47... SAF-исполнение на фланце с полым валом

UD-S47AD..., UD-SA47AD... Исполнение с цилиндрическим входным валом

Размеры K2, B, d1, u1, t1 по требованию Заказчика.

UD-S..47/T.. Исполнение с реактивной штангой

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
0,12	4,5	201,1	138	5490	1,3	900
	4,9	184,8	129	5540	1,4
	5,7	158,12	112	5610	1,55
	6,6	137,05	99	5660	1,75
	7	128,1	93	5680	1,85
	7	201	95	5680	1,8	1400
	7,6	184,8	89	5700	1,9
	8,9	158,12	77	5740	2,2
	10	137,05	68	5780	2,5
	11	128,1	64	5790	2,6
	13	110,73	57	5810	3
0,18	4,5	201,1	215	5090	0,85	900
	4,9	184,8	199	5180	0,9
	5,7	158,12	173	5320	1
	6,6	137,05	153	5420	1,1
	7	128,1	144	5470	1,2
	7	201	149	5440	1,15	1400
	7,6	184,8	138	5490	1,25
	8,9	158,12	121	5570	1,4
	10	137,05	107	5630	1,6
	11	128,1	100	5660	1,65
	13	110,73	88	5700	1,9
	15	94,08	77	5750	2,2
	17	84	69	5770	2,4
	20	71,75	60	5800	2,8
	20	69,39	69	5750	2,2
0,25	7	201	210	5120	0,8	1400
	7,6	184,8	195	5210	0,85
	8,9	158,12	170	5340	1
	10	137,05	150	5440	1,1
	11	128,1	141	5480	1,2
	13	110,73	124	5560	1,35
	15	94,08	108	5630	1,55
	17	84	98	5670	1,7
	20	71,75	85	5720	1,95
	20	69,39	97	5640	1,6
	21	67,2	80	5740	2,1
	22	63,8	90	5670	1,7
	26	54,59	78	5720	2
	30	47,32	68	5760	2,3
0,37	10	137,05	210	5110	0,8	1400
	11	128,1	199	5190	0,85
	13	110,73	175	5320	0,95
	15	94,08	151	5430	1,1
	17	84	137	5500	1,2
	20	71,75	119	5580	1,4
	20	69,39	136	5460	1,15
	21	67,2	112	5610	1,5
	22	63,8	126	5510	1,25
	26	54,59	109	5590	1,4
	30	47,32	96	5410	1,6
	32	44,22	90	5330	1,75
	37	38,23	78	5140	2
	43	32,48	67	4930	2,3
	48	29	60	4790	2,6
	57	24,77	52	4590	3
	60	23,2	49	4510	3,1
	69	20,33	46	4180	2,4
	72	17,62	40	4030	2,8
	79	16,47	37	3960	3
0,55	17	84	205	5140	0,8	1400
	20	71,75	179	5290	0,95
	21	67,2	169	5350	1
	26	54,59	165	5130	0,95
	30	47,32	144	5010	1
	32	44,22	135	4950	1,15
	37	38,23	118	4810	1,3
	43	32,48	101	4650	1,55
	48	29	91	4540	1,7
	57	24,77	78	4380	2
	60	23,2	74	4310	2,1
	69	20,33	69	3920	1,6
	79	17,62	60	3810	1,85
	85	16,47	56	3750	1,95
	98	14,24	49	3630	2,2
	116	12,1	42	3500	2,6
	130	10,8	37	3400	2,9
	152	9,23	32	3270	3,4
0,75	30	47,32	194	4530	0,8	1400
	32	44,22	182	4500	0,85
	37	38,23	159	4420	1
	43	32,48	136	4310	1,15
	48	29	122	4230	1,25
	57	24,77	106	4110	1,45
	60	23,2	99	4060	1,55
	69	20,33	93	3610	1,2
	79	17,62	81	3530	1,35
	85	16,47	76	3490	1,45
	98	14,24	66	3410	1,65
	116	12,1	56	3300	1,95
	130	10,8	50	3230	2,2
	152	9,23	43	3120	2,5
	162	8,64	41	3070	2,7
	192	7,28	34	2950	3
1,1	48	29	177	3720	0,9	1400
	57	24,77	153	3670	1
	60	23,2	143	3640	1,05
	72	19,54	122	3560	1,2
	79	17,62	117	3070	0,95
	85	16,47	109	3060	1
	98	14,24	95	3030	1,15
	116	12,1	81	2980	1,35
	130	10,8	73	2940	1,5
	152	9,23	63	2870	1,75
	162	8,64	59	2840	1,85
	192	7,28	50	2750	2,1
1,5	98	14,24	19	2610	0,85	1400
	116	12,1	110	2620	1
	130	10,8	99	2620	1,1
	152	9,23	85	2590	1,3
	162	8,64	79	2580	1,35
	192	7,28	67	2530	1,55
