Цилиндрические горизонтальные двухступенчатые редукторы

Цена по запросу

Описание
Характеристики

Редуктор Ц2У-400К назначение

Двухступенчатые, горизонтальные редукторы Ц2У-400К - картерные, крановые предназначены для применения в приводах грузовых кранов, а так же могут быть использованы для привода машин и механизмов в диапазоне передаточных чисел 8....50 в повторно кратковременных режимах нагружения

Условия применения Ц2У-400К

Редукторы рассчитаны для работы в следующих условиях:

работа в повторно-кратковременном режиме, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
вращение валов в любую сторону;
не агрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³;
климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

ПТЦ "Привод" предлагает купить редукторы Ц2У-400К высокого качества по низкой цене гарантией.

Характеристики

Условное обозначение:

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры

Размеры валов

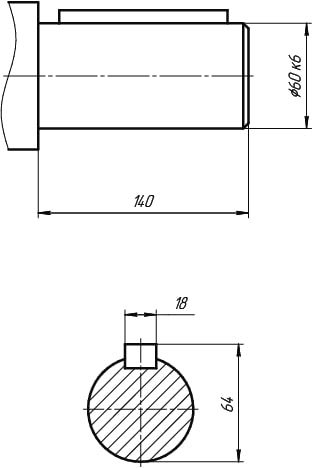

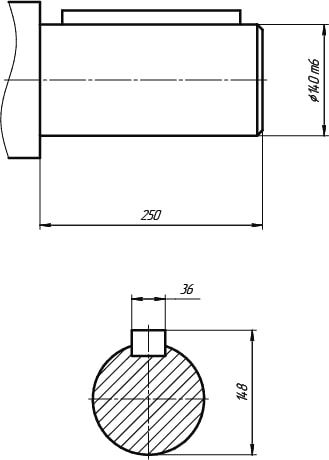

Входной цилиндрический вал Выходной цилиндрический вал

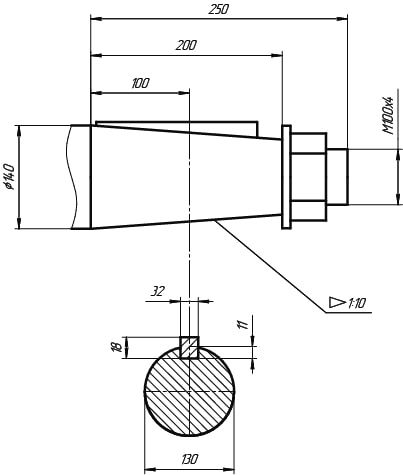

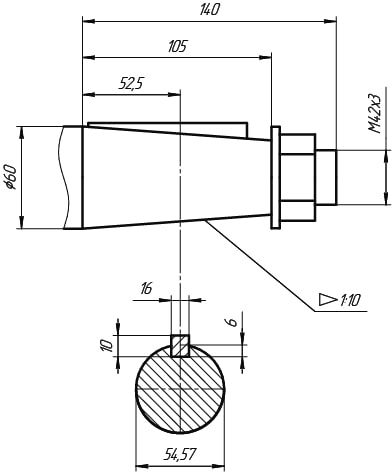

Входной конический вал Выходной конический вал

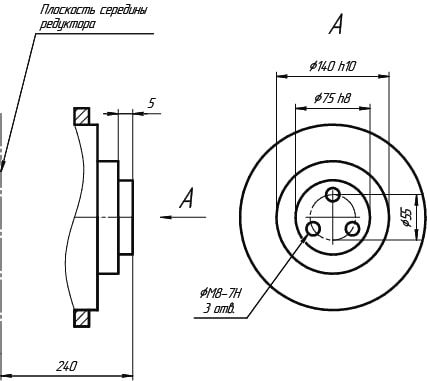

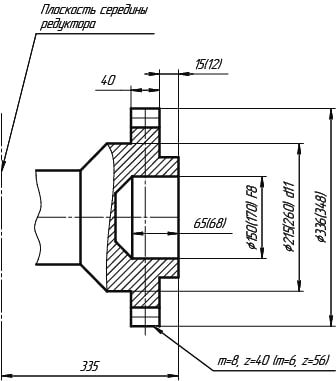

Выходной вал в виде зубчатой полумуфты Выходной вал для присоединения приборов и автоматики

Таблица подбора редуктора

Типоразмер редуктора			Редуктор Ц2У-315К
Передаточное число			8		10	12,5	16		20		25	31,5	40	50
Частота вращения	Режим работы		Допускаемый крутящий момент на выходном валу редуктора, Н-м
входного вала, об./мин.
500	Нереверсивный	л	10300		10700	10400	9900			10800	11200	9800	8700	1000
		с	9200							8600				7900
		т			9200						8600			7600
750		л	9700		10100 10300		9900			10100	10500	9800	8700	10000
		с			9200					8600				7600
		т	9100		9200		9100			8600				7600
1000		л	9200		9600	9900	9800			9600	10000	9800	8700	9600
		с	9200							8600				7600
		т	8900		9100		8800			8600				7600
1500		л	9100		9200	300	9600			9000	9300	9700	8600	8900
		с	8900		9100	9200	9200			8600				7600
		т	8600		8800		8500			8600				7600
500	Реверсивный	л	8000		8300	8100	7600			8400	8700	7600	6700	8300
		с	7100							6600			6700	6100
		т	7100							6600				5900
750		л	7500-		7600 8000		7600			7800	8100	7600	6700	7700
		с			7100					6600				5960
		т	7100							6600				5900
1000		л	7100		7400	7700	7600			7500	7700	7600	6700	7400
		с	7100							6600				5900
		т	7100							6600				5900
1500		л	7000	7100		7200		7400		7000	7200	7500	6700	6900
		с	7000	7100						6600				5900
		т	7000	7100						6600				5900
