Червячные одноступенчатые редуктор 2Ч

Червячные

Одноступенчатый червячный редуктор 2Ч – универсальный привод, применяемый с двигателями рабочих машин в промышленности, производстве, сельском хозяйстве. Оборудование решает 2 задачи – наращивает момент силы и сокращает скорость вращения рабочих элементов техники. Это один из самых простых и доступных по стоимости червячных редукторов.

Габарит
Цена: от 0 ₽ Эксплуатационные качества
Характеристики редуктора 2Ч позволяют эксплуатировать его в следующих условиях:

· направление вращения валов – любое;
· частота вращения на входе – не более 1,5 тысячи оборотов в минуту;
· характер нагрузки – постоянная или периодическая;
· уровень запыленности воздуха в месте установки – до 10 мг/кубометр пространства;
· тип атмосферы – первый или второй, согласно таблице госстандарта № 15150;
· размещение – на объектах с 1 по 4 категорию (условия, приближенные к открытым площадкам с доступом свежего воздуха).
Одноступенчатый червячный редуктор 2Ч может выполняться в одном из 4 климатических вариантов: У, Т, УХЛ и О. Первые 2 варианта (умеренный/тропический влажный климат) подходят для 1–3 категории по ГОСТ 15150. 2 последних (умеренный + холодный и общеконтинентальный климат) – для размещения в 4 категории.

Конструкция
Конструктивное исполнение одноступенчатых червячных редукторов 2Ч во многом повторяет «старшего брата», РЧУ. Отличия заключаются в диаметрах вала на выходе и методе фиксации шкива/муфты на входе. В конструкцию входят:

· легкий квадратный алюминиевый корпус;
· червячная передача (расстояние между осями в парах – в пределах 8–80).

Корпус червячного редуктора 2Ч оснащен ребрами, которые способствуют улучшенному отведению тепла при работе. Компактная квадратная форма значительно упрощает его монтаж в стесненных условиях. Еще один положительный момент – возможность вставлять выходной вал 2Ч с любой из сторон колеса (разные схемы сборки). Фиксируется сборка «червячное колесо + вал» с помощью стандартного кольца-стопора.

Для самостоятельной работы привода в нижней части его корпуса предусматривают опоры – лапы. В корпусе под них заранее готовятся отверстия (для крепления стальных конструкций на шпильку). Одноступенчатый червячный редуктор 2Ч, который будет использоваться в сборке мотор-редуктора или Ч2, лапами не оснащается.
Назначение:

Одноступенчатый червячный редуктор 2Ч-40 - универсальный общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ ГОСТ 31592-2012.

Условия применения:

• нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
• работа длительная (до 24 ч. в сутки) или с периодическими остановками;
• вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
• атмосфера типа I и II по  ГОСТ 31592-2012 при запыленности воздуха
не более 10 мг/м3;
• климатические исполнения - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по  ГОСТ 31592-2012.
Эксплуатационные качества

Характеристики редуктора 2Ч позволяют эксплуатировать его в следующих условиях:

· направление вращения валов – любое;
· частота вращения на входе – не более 1,5 тысячи оборотов в минуту;
· характер нагрузки – постоянная или периодическая;
· уровень запыленности воздуха в месте установки – до 10 мг/кубометр пространства;
· тип атмосферы – первый или второй, согласно таблице госстандарта № 15150;
· размещение – на объектах с 1 по 4 категорию (условия, приближенные к открытым площадкам с доступом свежего воздуха).
Одноступенчатый червячный редуктор 2Ч может выполняться в одном из 4 климатических вариантов: У, Т, УХЛ и О. Первые 2 варианта (умеренный/тропический влажный климат) подходят для 1–3 категории по ГОСТ 15150. 2 последних (умеренный + холодный и общеконтинентальный климат) – для размещения в 4 категории.

Конструкция


Конструктивное исполнение одноступенчатых червячных редукторов 2Ч во многом повторяет «старшего брата», РЧУ. Отличия заключаются в диаметрах вала на выходе и методе фиксации шкива/муфты на входе. В конструкцию входят:

· легкий квадратный алюминиевый корпус;
· червячная передача (расстояние между осями в парах – в пределах 8–80).

Корпус червячного редуктора 2Ч оснащен ребрами, которые способствуют улучшенному отведению тепла при работе. Компактная квадратная форма значительно упрощает его монтаж в стесненных условиях. Еще один положительный момент – возможность вставлять выходной вал 2Ч с любой из сторон колеса (разные схемы сборки). Фиксируется сборка «червячное колесо + вал» с помощью стандартного кольца-стопора.

Для самостоятельной работы привода в нижней части его корпуса предусматривают опоры – лапы. В корпусе под них заранее готовятся отверстия (для крепления стальных конструкций на шпильку). Одноступенчатый червячный редуктор 2Ч, который будет использоваться в сборке мотор-редуктора или Ч2, лапами не оснащается.


Требования безопасности

1. Работы по монтажу и эксплуатации редуктора должны выполняться в соответствии с требованиями ГОСТ 16162-93, ГОСТ 12.2.003-74, ГОСТ 12.3.002-75, ГОСТ 12.3.009-76.

2. При эксплуатации и проведении испытаний вращающиеся детали на выходных концах валов редуктора должны быть ограждены.

3. При температуре наружных поверхностей редуктора выше 70°С места, доступные для обслуживающего персонала редуктора, при эксплуатации должны быть ограждены или маркированы символом и дополнительной табличкой с указанием температуры.

5. Залив свежего и слив отработанного масла и проверка его уровня должна производиться только при полной остановке редуктора.

Редуктор должен быть установлен для испытаний и эксплуатации таким образом, чтобы был обеспечен свободный доступ к маслоуказателю и пробке для слива масла.

При разборке редуктора валы должны быть не нагружены.

При производстве ремонтных работ должны соблюдаться действующие правила безопасности для такелажных, слесарных и сборочных работ.

Подготовка к работе

Универсальный червячный редуктор 2ч должен устанавливаться на ровное жесткое основание. Здесь важно обеспечить не только фиксацию устройства, но и правильное взаимное размещение механизма и оборудования, с которым он будет работать.

При подключении нужно обратить внимание на следующие моменты:

  • центрирование концов валов и рабочих органов присоединяемых устройств (точность центрирования зависит от передачи);
  • перед установкой на выходные концы валов детали, предназначенные для этой установки, нужно прогреть до 120–150 градусов (без прогрева насадка категорически не рекомендована);
  • затяжка креплений (болтов) основания должна выполняться до отказа;
  • все болты фундаментного блока затянуты строго равномерно;
  • при монтаже особое внимание надо обратить на местонахождения пробок для заливки масла и масляного указателя (доступ к ним должен оставаться свободным).

Перед запуском обязательно проверяется проходимость дренажного отверстия, а в корпус механизма заливается новая чистая (фильтрованная) смазка. Если в дренажной трубке имеется засор, его надо устранить (прочистить керосином).

Техобслуживание

Техобслуживание можно заказать в одном из следующих вариантов:

  • ТО ежесменно;
  • через 500 отработанных часов (ТО-1);
  • после 2 тыс. отработанных часов (ТО-2);
  • по прошествии 4 тыс. часов (ТО-3);
  • через 8000 часов работы (каждые 8000 ч.) проводится ТО–4.

Чтобы избежать внепланового технического обслуживания, достаточно соблюдать ряд простых правил:

  • промывать одноступенчатый червячный редуктор после каждого слива смазки;
  • немедленно останавливать работу устройства при выявлении любых признаков поломки (о них чуть ниже);
  • не разбирать корпус в течение срока действия гарантийного периода;
  • соблюдать установленные требования к условиям хранения механизмов различного изготовления.

Неисправности и способы их устранения

К плюсам данных устройств относится не только привлекательная цена редуктора 2ч-63, но и его износоустойчивость. Тем не менее и эти надежные механизмы периодически выходят из строя. Наиболее частые виды поломок, причины их возникновения и желаемые способы ремонта приведены в таблице.

Тип поломки

Возможные причины выхода из строя

Способ устранения неисправности

Нехарактерные шумы с резкими постукиваниями.

  • Поломка винтов.
  • Деформация колесных зубьев.
  • Износ подшипников.

Заменить подшипники и винты с проведением регулировки.

Ощутимое нагнетание температуры корпуса при работе (нагрев до 70–95 градусов и выше).

  • Повышенное теплоотделение из-за трения (недостаток масла).
  • Износ подшипников, который спровоцировал нарушение регулировки.
  • Заедания в месте зацепления.
  1. Смазка трущихся деталей червячного редуктора 2ч-63.
  2. Корректировка нагрузки в меньшую сторону.
  3. Регулировка подшипников или их замена.

Вибрация при работе.

Отсутствие соосности валов червячного редуктора 2ч-63 и оборудования (или электрического мотора).

Регулировка оси валов и электродвигателя/рабочих органов оборудования.

Протекание смазки (течь может происходить через уплотнители или крышки подшипников).

Засор в дренажном отверстии либо слабая затяжка.

  1. Чистка отверстия.
  2. Мойка дренажной трубки отверстия.
  3. Регулировка болтов.
  4. Замена уплотнителей.

Характеристики редуктора 2ч по исполнению

Расшифровка характеристик и назначения, согласно требованиям к изготовлению по госстандарту.

Обозначение

Применение

Температура

(диапазон в градусах по Цельсию)

У1

На открытых площадках.

от +45 до -50

У2

Применение на объектах, расположенных под навесами или в помещениях с хорошей естественной вентиляцией.

от +40 до -45

У3

Использование в зданиях с хорошими условиями естественной и искусственной вентиляции (возможность регулирования климатических параметров), с отоплением или без.

от +40 до -45

УХЛ1

На открытых объектах.

от +40 до -60

УХЛ 2

Применение в крытых помещениях или открытых павильонах (навесы).

от +40 до -60

УХЛ 3

Эксплуатация на закрытых помещениях с системой теплоснабжения или без нее, хорошими условиями регулирования климата (вентиляция, доступ воздуха).

от +40 до -10

УХЛ 4

Использование в закрытых помещениях с возможностью регулировать климатические показатели.

от +40 до +1

Т

Эксплуатация в помещениях, павильонах (на крытых объектах), расположенных в районах с тропическим климатом, для которого характерна высокая влажность.

от +60 до -10

Климатическое исполнение червячного редуктора 2ч

Исполнение

Категория размещения

У (для умеренного климата)

1 – на открытых площадках.

ХЛ (для холодных климатических условий)

2 – в помещениях, где имеется свободный доступ для открытого воздуха, или под навесами (в открытых павильонах).

Т (для климата, характерного в тропиках)

3 – в помещениях закрытого типа с искусственной системой вентиляции без регулируемых климатических условий.

4 – в помещениях закрытого типа с возможностью регулировать параметры климатических условий.

У нас можно червячный редуктор 2ч купить во всех исполнениях. На продукцию идет гарантия производителя. Осуществляем доставку по Москве и всей России.

Технические характеристики

Условное обозначение

2Ч-40 условное обозначение.png

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Вариант крепления лап.
6. Вариант расположения червячной пары.
7. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом).

Габаритные и присоединительные размеры

2Ч-40 основной.jpg

Размеры валов

Входной конический вал                                                                                         Выходной цилиндрический вал

  2Ч-40 входной вал конический.jpg                                                                                 2Ч-40 выходной вал цилиндрический.jpg



Выходной полый вал


2Ч-40 выходной вал полый.jpg



Таблица подбора редуктора

Передаточное число 8 10 12,5 16 20 25 31,5 40 50 63
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Н·м 31 31 28 31 31 29 37 34 32 28
КПД, % 85 83 81 77 72 70 65 58 54 52
Допускаемая радиальная нагрузка, Н Входной вал 150
Выходной вал 1500
Корректированный уровень звуковой мощности, дБА 82
Масса, кг не более 6,5

Варианты сборки редукторов

вариант сборки.jpg



Варианты крепления лап

Вариант крепления лап.jpg

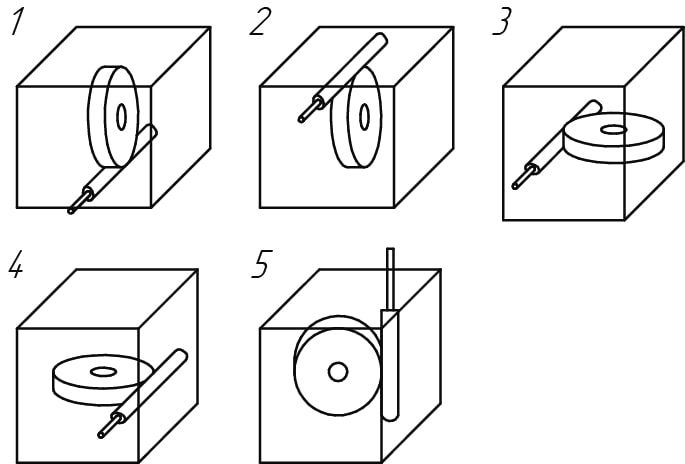

Варианты расположения червячной пары

Вариант расположения червячной пары.jpg





Доставка на условиях самовывоза г.Пенза ул. Бийская 1Г. Также, по желанию заказчика, возможна доставка транспортными компаниями.
